Name: Lasttrennschalter 4polig 160 A 4 Wechsler 690 V/AC Siemens 3KD34402NE100
Brand: Siemens
SKU: 1742056
Availability: BackOrder

Ein schwarzer elektrischer Schalterblock von Siemens mit fünf Schalterplätzen, geeignet zur Steuerung und Verteilung elektrischer Leistung.

Schaltplan mit mehreren nummerierten Schaltern (1, 2, 3, 4, 5, 6) und einem markierten Punkt N rechts.

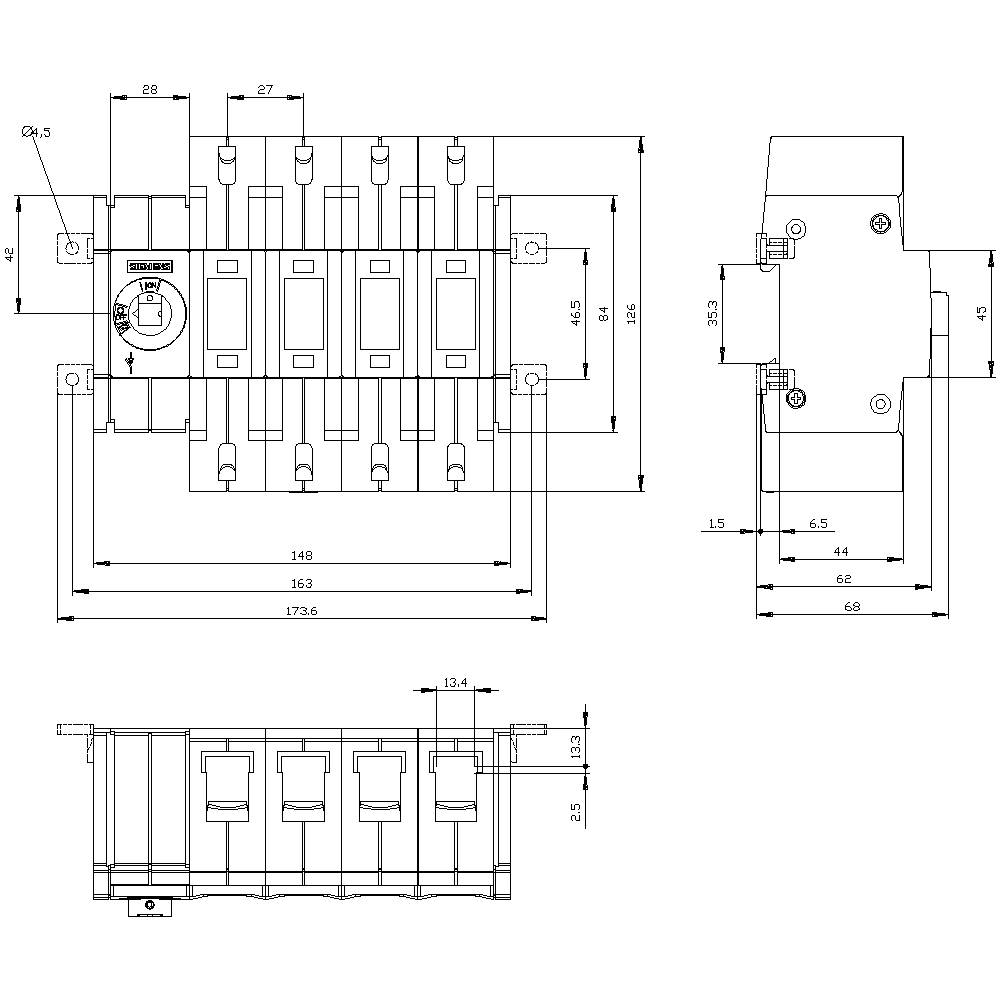

Technische Zeichnung eines mehrpoligen Schalters mit Abmessungen in Millimetern. Vorder- und Seitenansichten zeigen detaillierte Maße und strukturelle Details des Schalters.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 227.95 / Stück)

CHF 227.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Verlustleistung: 18.4 W
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 148 x 126 x 68 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: Schalter

Breite: 148 mm

Höhe: 126 mm

Tiefe: 68 mm

: 0

: 0

: 160 A

: 4

: IP20

: 4

: 1

: FALSE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 160 A

: 90 kW

: FALSE

: 160

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Nennstrom - gerundet

Produkt-Art

Hilfsschalter 5 A 1 Wechsler Siemens 3KD91031

Bestell-Nr.:1704708

Lieferung Do., 26. Nov.

Conrad Electronic

1 Wechsler

5 A

Hilfsschalter

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30340NE100

Bestell-Nr.:1735767

Lieferung Do., 10. Dez.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30340NE400

Bestell-Nr.:1735768

Lieferung Do., 10. Dez.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30342NE100

Bestell-Nr.:1735769

Lieferung Fr., 27. Nov.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30342NE400

Bestell-Nr.:1751265

Lieferung Fr., 27. Nov.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30300NE100

Bestell-Nr.:1748631

Lieferung Do., 26. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30300NE200

Bestell-Nr.:1735763

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30302NE100

Bestell-Nr.:1735764

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30302NE200

Bestell-Nr.:1735765

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30320NE100

Bestell-Nr.:1702364

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 175.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742056 Lasttrennschalter 4polig 160 A 4 Wechsler 690 V/AC Siemens 3KD34402NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742056 Lasttrennschalter 4polig 160 A 4 Wechsler 690 V/AC Siemens 3KD34402NE100

Beschreibung

Lasttrennschalter 160A, Baugr. 2, 4-polig Frontantrieb links Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
