Name: Lasttrennschalter 3polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD46340QE400
Brand: Siemens
SKU: 1742309
Availability: BackOrder

Ein mehrpoliger Leistungsschalter mit vier Schaltelementen und einem runden Bedienknopf rechts.

Abbildung eines Schaltplans mit drei Schaltern, nummeriert 1 bis 6. Leitungen verbinden die Schalter horizontal und vertikal. Benutzerdefinierte Logik anzeigt.

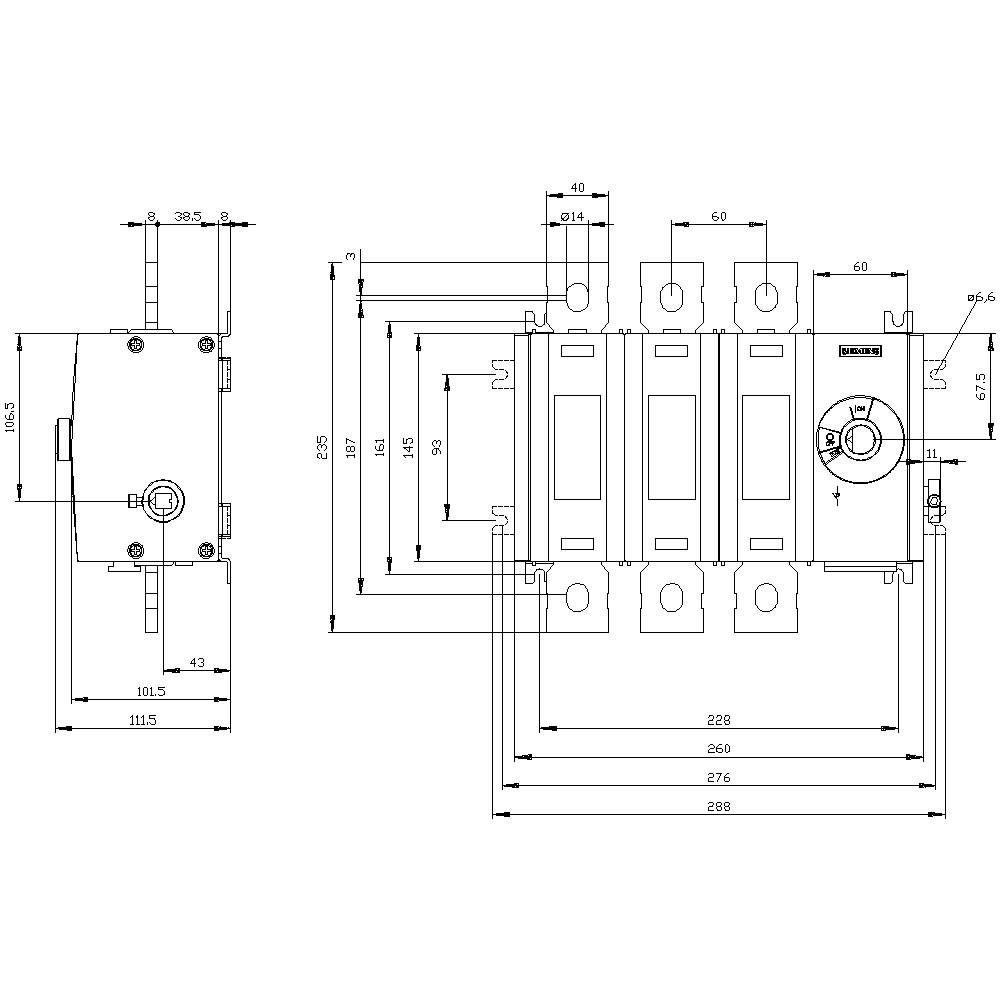

'Schaltplan eines Schalters mit Abmessungen in Millimetern. Ansicht von vorne und der Seite, zeigt Anschlussstellen und Befestigungspunkte.'

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

630 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 744.95 / Stück)

CHF 744.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Lasttrennschalter 630A, Baugr. 4, 3-polig Seitenwandantrieb rechts Grundger?t

Ausführung des Betätigungselements: sonstige
Ausführung als Wendeschalter: false
Ausführung als NOT-AUS-Einrichtung: false
Anschlussart Hauptstromkreis: Flachsteckanschluss
Schaltleistung bei 400 V: 355 kW
Geeignet für Zwischenbau: false
Bemessungsdauerstrom bei AC-21, 400 V: 630 A
Geeignet für Verteilereinbau: false
Motorantrieb optional: false
Motorantrieb integriert: false

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 8000
elektrische Lebensdauer: 1000
Verlustleistung: 51 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 4
Befestigungsart: Schraubbefestigung

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 271 x 235 x 111.5 mm

Nennstrom: 630 A

Nennstrom - gerundet: 630 A

Ausführung: Schalter

Breite: 271 mm

Höhe: 235 mm

Tiefe: 111.5 mm

: 8

: 8

: 630 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: FALSE

: ohne

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 630 A

: 355 kW

: FALSE

: 630

: sonstige

UKCA: Ja
