Name: Lasttrennschalter 3polig 400 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF43400LF11
Brand: Siemens
SKU: 1744539
Availability: BackOrder

Ein elektrisches Gerät mit drei transparenten Frontabdeckungen und schwarzen Gehäuseteilen. Möglicherweise ein Schalter oder ein Verteiler.

Schaltschema zeigt drei parallele Widerstände zwischen den Klemmen 1-2, 3-4 und 5-6. Widerstände sind durch gestrichelte Linien umrandet.

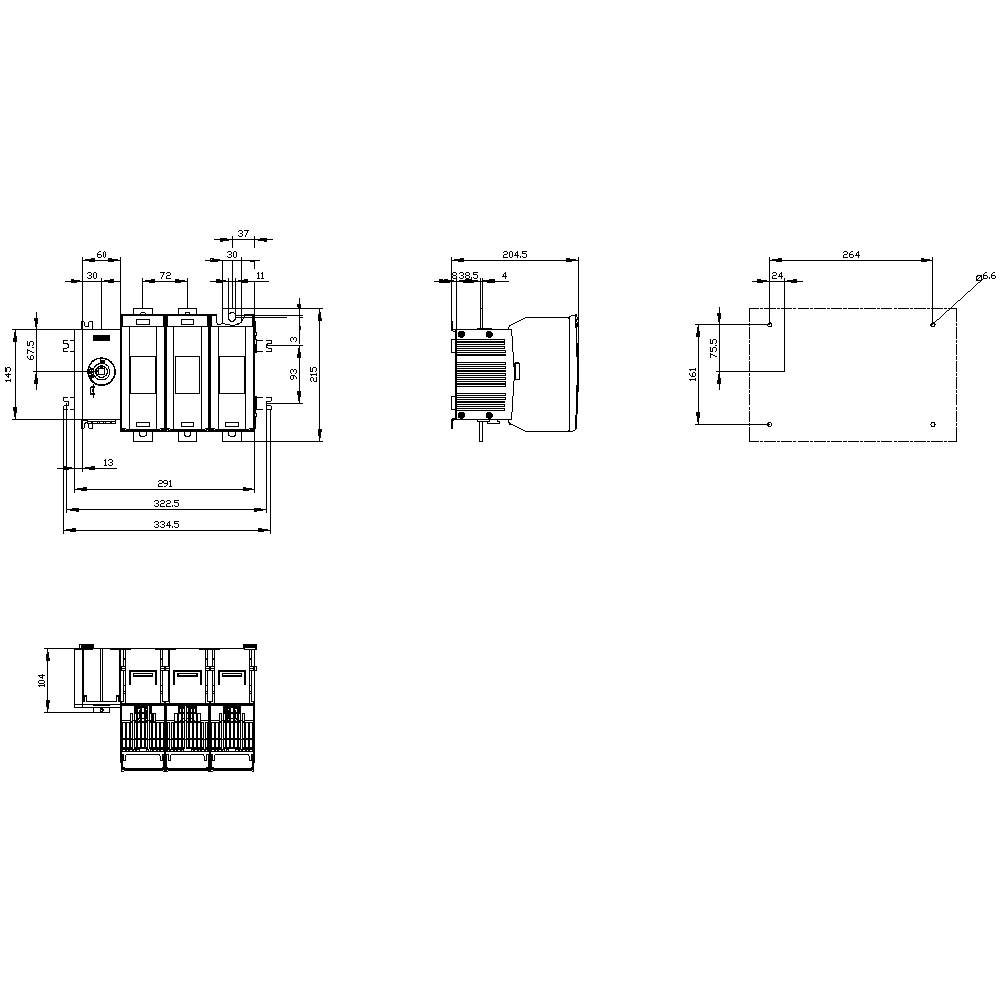

Strukturzeichnungen eines elektrischen Bauteils mit detaillierten Maßen und Ansichten von oben, seitlich und frontal.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

400 A

Passend für (Details)

NH-Sicherung Gr. 1 und 2

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 654.95 / Stück)

CHF 654.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Lasttrennschalter mit Sicherung 400A, Baugr. 4, 3-polig für NH-Sicherung Gr. 1

Ausführung des Betätigungselements: ohne Betätiger
Schutzart (IP), frontseitig: IP00
Ausführung als NOT-AUS-Einrichtung: true
Polzahl: 3
Anschlussart Hauptstromkreis: sonstige
Mit Steckverbindern bestückt: false
Bemessungskurzzeitstromfestigkeit Icw: 12000 kA
Mit Sicherungsüberwachung: false
Geeignet für Sicherungseinsätze: NH1, NH2
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 8000
elektrische Lebensdauer: 3000
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 4
Verlustleistung: 180 W

Produkt-Art: Lasttrennschalter

Passend für (Details): NH-Sicherung Gr. 1 und 2

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 291 x 215 x 206.5 mm

Nennstrom: 400 A

Nennstrom - gerundet: 400 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 291 mm

Höhe: 215 mm

Tiefe: 206.5 mm

: sonstige

: 400 A

: 3

: 100 kA

: IP00

: NH1, NH2

: FALSE

: TRUE

: TRUE

: TRUE

: 220 kW

: 12 kA

: TRUE

: FALSE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Bestell-Nr.:1705937

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Bestell-Nr.:1743665

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Bestell-Nr.:1744354

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Bestell-Nr.:1744355

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Bestell-Nr.:1744356

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Bestell-Nr.:1744357

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Bestell-Nr.:1744358

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Bestell-Nr.:1744522

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Bestell-Nr.:1744523

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Bestell-Nr.:1744524

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744539 Lasttrennschalter 3polig 400 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF43400LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744539 Lasttrennschalter 3polig 400 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF43400LF11

Beschreibung

Lasttrennschalter mit Sicherung 400A, Baugr. 4, 3-polig für NH-Sicherung Gr. 1 und 2 Frontantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
