Name: Lasttrennschalter 2000 A 8 Schließer, 8 Öffner Siemens 3KD56340RE400
Brand: Siemens
SKU: 2263615
Availability: BackOrder

'Ein dreipoliger Hauptschalter von Siemens, geeignet für industrielle Anwendungen. Zeigt den Schaltmechanismus und die Befestigungspunkte.'

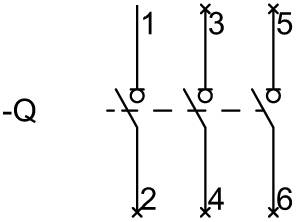

Schaltplan mit vertikalen Linien, beschriftet mit den Zahlen 1, 2, 3, 4, 5, 6. Links davon steht '-Q'. Verbindungen zwischen den Nummern.

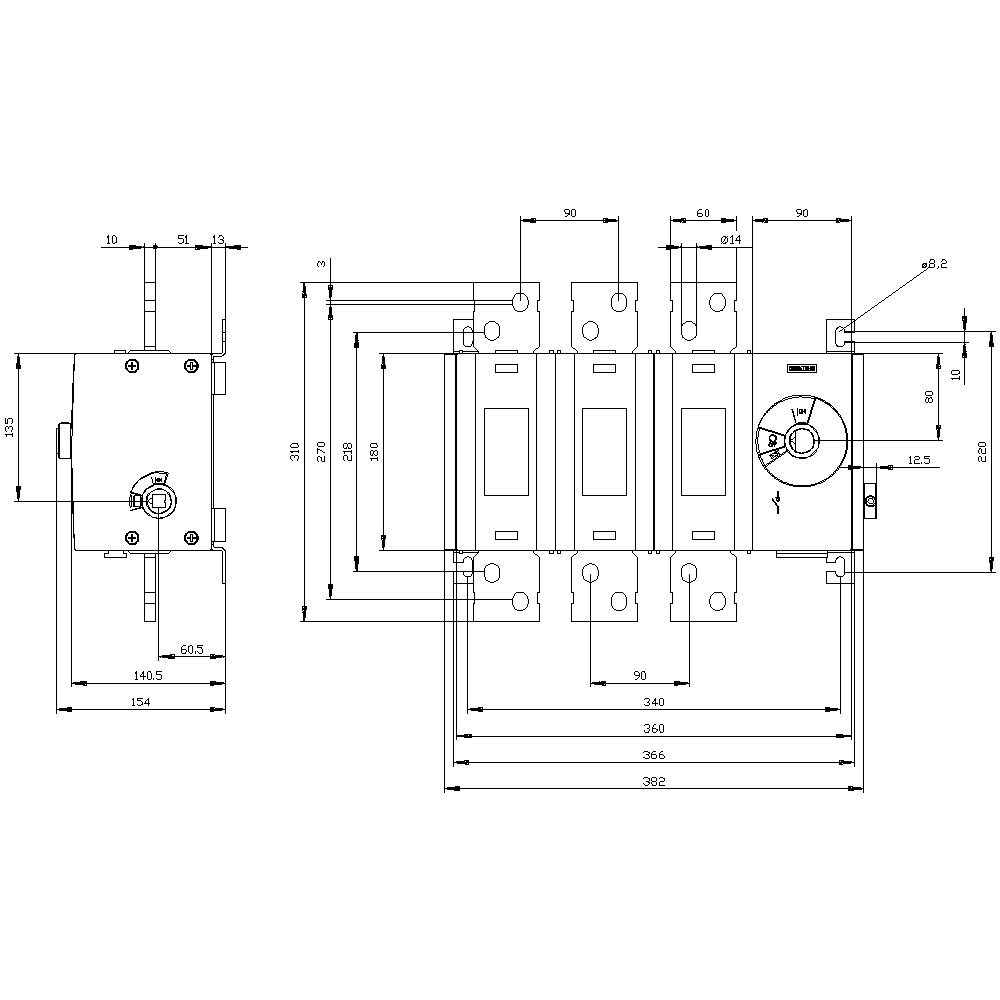

Technische Zeichnung eines elektrischen Schalters mit Maßen in Millimetern. Sichtbar sind Schichteransicht, Draufsicht und Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

2000 A

Typ

Lasttrennschalter

Passend für (Details)

Windkraft- und Solaranlagen

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 3'149.95 / Stück)

CHF 3'149.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 5
Befestigungsart: Schraubbefestigung
Bodenmontage: ja
Isolationsspannung: 1000 V
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 240 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 8000
Stoßspannungsfestigkeit: 12 kV

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 1000 V/AC

Polzahl: 3

Abm.: (B x H x T) 394.5 x 310 x 154 mm

Nennstrom: 2000 A

Nennstrom - gerundet: 2000 A

Ausführung: Seitenwandantrieb

Breite: 394.5 mm

Höhe: 310 mm

Tiefe: 154 mm

: 8

: 8

: 2000 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: FALSE

: ohne

: TRUE

: TRUE

: TRUE

: 1000 kW

: 55 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 2000 A

: 400 kW

: FALSE

: 2000

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263615 Lasttrennschalter 2000 A 8 Schließer, 8 Öffner Siemens 3KD56340RE400

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263615 Lasttrennschalter 2000 A 8 Schließer, 8 Öffner Siemens 3KD56340RE400

Beschreibung

Lasttrennschalter 2000A, Baugr. 5, 3-polig Seitenantrieb rechts Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
