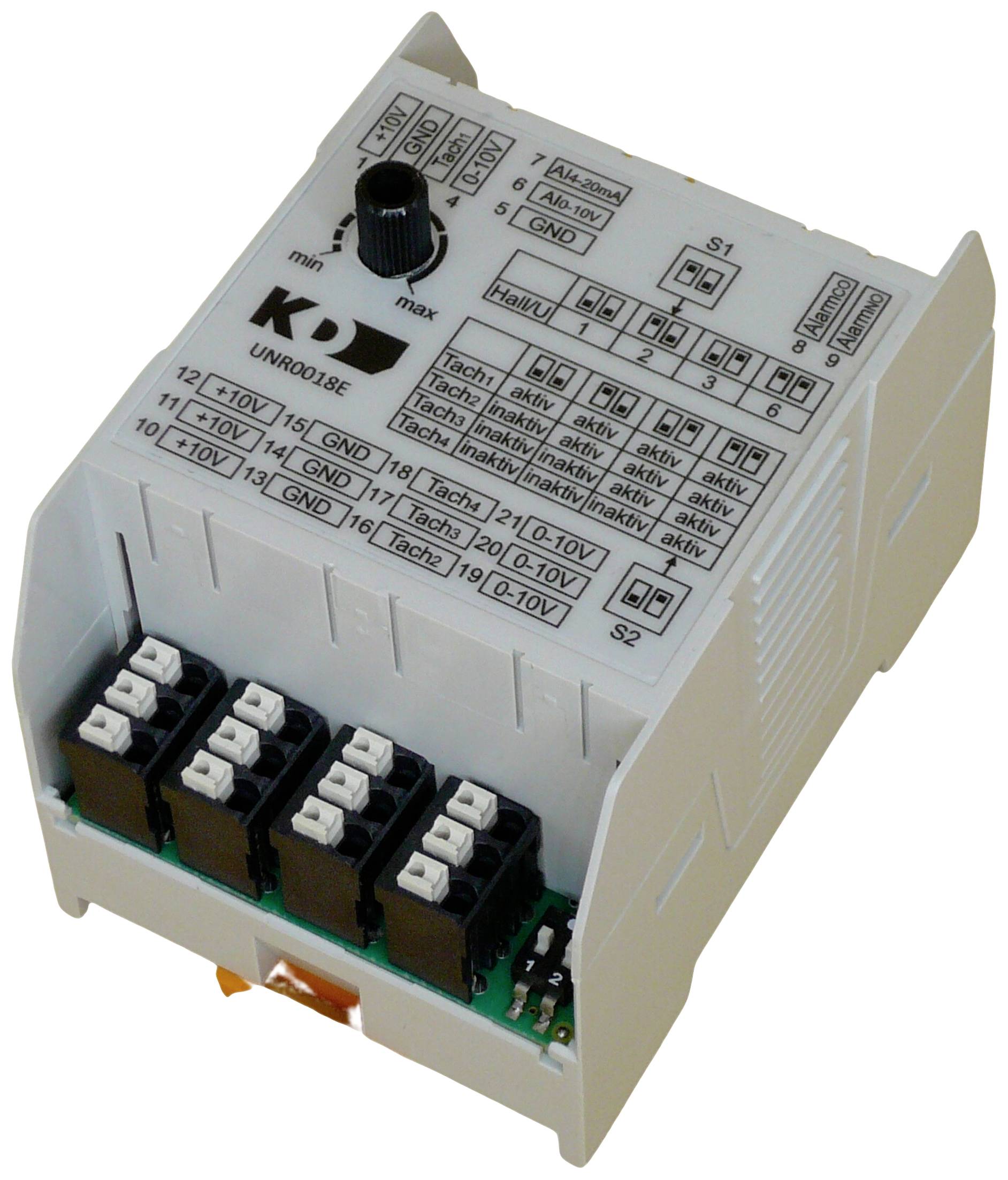

KD Elektronik 26052 Drehzahlregler Sammelschienensystem 1250 W
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 167.95 / Stück)
CHF 167.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Drehzahlsteller / Überwachung im Gehäuse
- Überwachung und Drehzahlstellung von bis zu vier EC-Ventilatoren
- Drehzahl einstellbar mit integriertem Drehknopf (Poti) oder externen Standard-Signalen (4…20 mA, 0…10 V)
- Versorgung direkt durch die Hilfsspannung (+10 VDC) der EC-Ventilatoren – kein separates Netzteil nötig
Technische Daten
- Produkt-Art
Drehzahlregler
- Betriebsspannung
10 V
1250 W
- Kontaktbelastbarkeit (max.)
5 A
- Montageart
Sammelschienensystem
- Herstellerfarbe
Hellgrau
- Abm.
(L x B x H) 76 x 52.5 x 60 mm
- Breite
52.5 mm
- Höhe
60 mm
- Länge
76 mm
Dokumente & Downloads
Datenblatt
Datenblatt 2901004 KD Elektronik 26052 Drehzahlregler Sammelschienensystem 1250 W
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2901004 KD Elektronik 26052 Drehzahlregler Sammelschienensystem 1250 W
Beschreibung
Das Modul dient der Überwachung von bis zu vier Ventilatoren, die über einen Hall-Ausgang (Tacho) verfügen. Der Ausfall eines überwachten Ventilators wird über ein Alarm-Relais (potentialfreier Schließer) und eine LED signalisiert.
Per DIP-Schalter kann eingestellt werden welcher der Ventilatoranschlüsse überwacht wird. Weiterhin kann die Drehzahlschwelle unterhalb der ein Ausfall gemeldet wird per DIP-Schalter eingestellt werden.
Neben der Überwachungsfunktion kann auch die Drehzahl der Ventilatoren über einen fest verbauten Drehknopf (Potentiometer) oder über einen 4 - 20 mA beziehungsweise 0 - 10 V Eingang gesteuert werden. Dabei wird immer der höchste Wert aus den zwei Eingängen und dem Potentiometer ausgegeben.
Das Modul versorgt sich aus der +10 VDC Hilfsspannung des Ventilators und hat eine maximale Stromaufnahme von 1,0 mA. Die Versorgung der Ventilatoren muss separat erfolgen.
Per DIP-Schalter kann eingestellt werden welcher der Ventilatoranschlüsse überwacht wird. Weiterhin kann die Drehzahlschwelle unterhalb der ein Ausfall gemeldet wird per DIP-Schalter eingestellt werden.
Neben der Überwachungsfunktion kann auch die Drehzahl der Ventilatoren über einen fest verbauten Drehknopf (Potentiometer) oder über einen 4 - 20 mA beziehungsweise 0 - 10 V Eingang gesteuert werden. Dabei wird immer der höchste Wert aus den zwei Eingängen und dem Potentiometer ausgegeben.
Das Modul versorgt sich aus der +10 VDC Hilfsspannung des Ventilators und hat eine maximale Stromaufnahme von 1,0 mA. Die Versorgung der Ventilatoren muss separat erfolgen.
Ausführung
- Drehzahlsteller / Überwachung im Gehäuse
- von bis zu 4 EC-Ventilatoren
- 10VDC (Toleranz: 9,70-12,4VDC)
- Eingangsstrom max. 1,0mA
- 76x52,2x60mm
- Kompatibel zu EC-Ventilatoren der Fa. ebm-papst mit Hall/Tacho-Ausgang und 0…10 V Steuereingang
- Störungsmeldung über potentialfreien Alarmkontakt (belastbar bis 250 VAC / 30 VDC , 5 A)
- Konfigurierbar per DIP-Schalter
- Montage: Normtragschiene 35 mm (TS 35)
- Betriebstemperatur: -25…+70 °C
- Überwachung und Ausfallerkennung von Lüftern / Ventilatoren, Gebläsen und Motoren mit Hall-Ausgang
- Drehzahlstellung bzw. Steuerung von Lüftern / Ventilatoren, Gebläsen und Motoren mit Steuereingang (0…10 V)
- Einsatz in Schaltschränken, Heizgeräten, Lüftungs- und Klimageräten sowie in der Gebäudeautomation
Lieferumfang
- 1 Drehzahlsteller
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
