Name: Ixxat 1.01.0231.12001 CAN-IB100/PCIe Schnittstellen-Karte 3.3 V 1 St.
Brand: Ixxat
SKU: 1670249
Availability: BackOrder

PCI-Express-Karte mit CAN-Bus-Anschluss. Hauptsächlich grüne Platine mit Steckkampf und Anschluss für serielle Kommunikation.

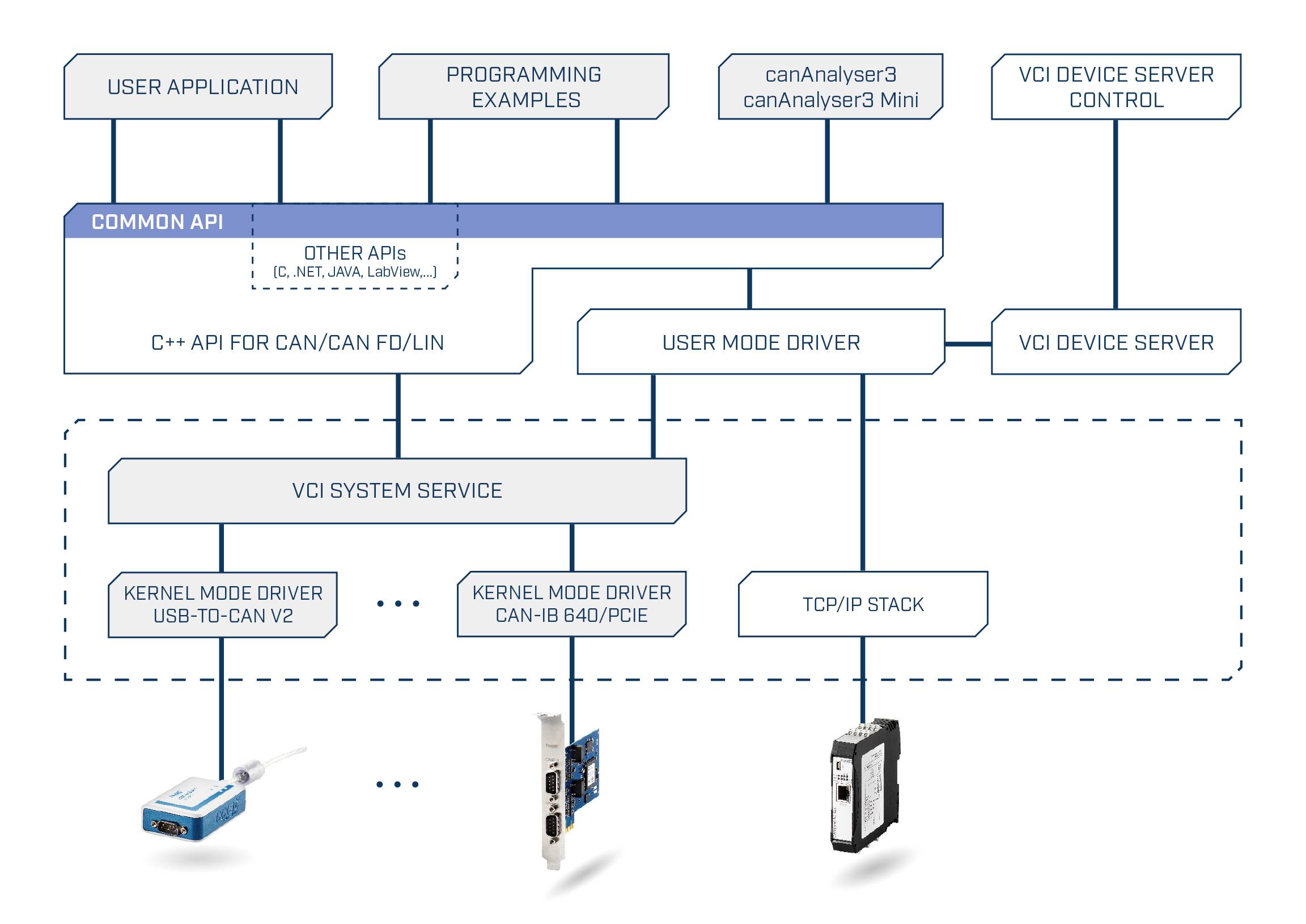

Flussdiagramm zeigt Software- und Hardware-Architektur für CAN-Kommunikation mit API, Treibern und Geräten für VCI-System.

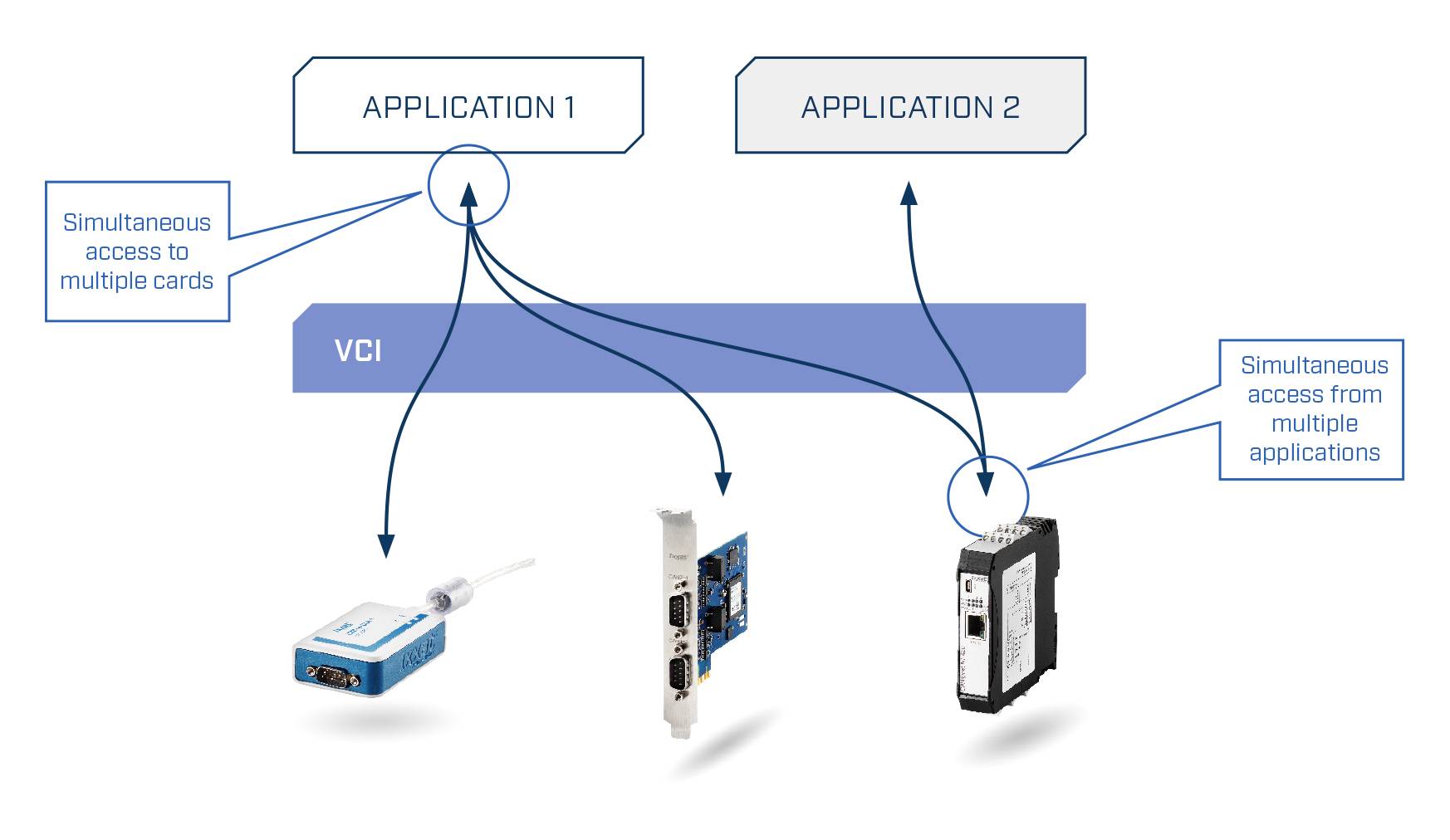

Diagramm zeigt 'VCI', das 'Application 1' und 'Application 2' verbindet. Beide Anwendungen greifen gleichzeitig auf mehrere Karten zu.

1/3

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 475.95 / Stück)

CHF 514.95

-8 %

CHF 475.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Kurzbeschreibung

Der Ixxat CAN-IB100/PCIe ist eine passive PCI Express-Schnittstellenkarte mit einem CAN-Kanal und galvanischer Trennung. Sie bietet eine einfache und kostengünstige Möglichkeit, Computer an ein CAN-Bus-Netzwerk anzuschließen. Die Karte ist modular aufgebaut und kann durch eine Feldbus-Erweiterungskarte um einen zusätzlichen Low-Speed-CAN-Kanal erweitert werden. Darüber hinaus kann der High-Speed-CAN-Kanal per Software auf Low-Speed-CAN umgeschaltet werden, was höchste Flexibilität für zukünftige Anforderungen bietet.

CAN-IB100/PCIe

Highlights & Details

Kostengünstige, passive CAN Interfacekarte für PCI Express (ohne Mikrocontroller)
Einfach erweiterbar über Feldbus-Erweiterungskarte für zusätzlichen CAN Low-Speed Kanal
Galvanische Isolierung der CAN-Schnittstelle
Gemeinsame Treiberschnittstelle zum einfachen Austausch des PC-Schnittstellentyps
Leistungsfähige Programmierschnittstelle sowohl für Windows (VCI) als auch für Linux (socketCAN oder ECI), QNX und VxWorks (ECI)

Technische Daten

CAN-Bus-Interface: Sub-D9-Stecker nach CiA 303-1
CAN-Bitraten: 10 kBit/s bis 1 Mbit/s (CAN High-Speed), 10 kBit/s to 125 kBit/s (CAN Low-Speed, über optionale Feldbus-Erweiterung)
Stromversorgung: 3,3 V DC über PCIe-Sockel
Galvanische Isolation 1 kV für 1 Sek.
Standard-Slotblech

Produkt-Art: Schnittstellen-Karte

Typ: CAN-IB100/PCIe

Betriebsspannung: 3.3 V

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: 0 °C

Betriebstemperatur: 0 bis 70 °C

Abm.: (L x B) 65 mm x 105 mm

Breite: 105 mm

Herst.-Teilenr.: 1.01.0231.12001

Länge: 65 mm

Schnittstellen: CAN

Dauer-Strom: 350 mA

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 1670249 Ixxat 1.01.0231.12001 CAN-IB100/PCIe Schnittstellen-Karte 3.3 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1670249 Ixxat 1.01.0231.12001 CAN-IB100/PCIe Schnittstellen-Karte 3.3 V 1 St.

Beschreibung

CAN zu PCIe Konverter Ixxat CAN-IB100/PCIe Schnittstellenkarte mit einem CAN-Kanal und galvanischer Trennung, Sub-D9 Anschluss

Die Ixxat CAN-IB100/PCIe ist eine passive PCI Express Schnittstellenkarte mit einem CAN Kanal und galvanischer Trennung. Sie stellt eine einfache und sehr kostengünstige Möglichkeit dar, Computer an ein CAN Bus-Netzwerk anzuschließen.

Die passive Karte ist modular aufgebaut und kann durch eine Feldbus-Erweiterungskarte um einen zusätzlichen Low-Speed CAN Kanal erweitert werden. Darüber hinaus kann der High-Speed CAN Kanal per Software auf Low-Speed CAN umgeschaltet werden, was höchste Flexibilität für zukünftige Anforderungen bietet.

Die galvanische Trennung erhöht zuverlässig den Schutz des Gerätes vor Schäden an der Elektronik durch Spannungsspitzen.
