ifm Electronic Sensor Induktiv NG5001 NG5001 M18 x 1 bündig NAMUR (Ø x L) 18 mm x 33 mm

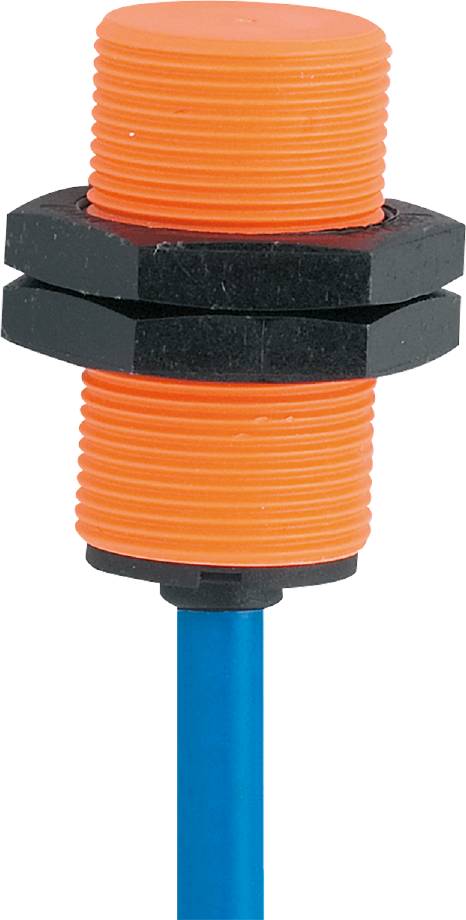

Nahaufnahme eines orangefarbenen elektrischen Sensors mit Gewinde und schwarzem Plastikgehäuse, montiert auf einer blauen Stange.
Abbildung ähnlich
Produkt-Art
Sensor
Kontaktart
1 Öffner
Schaltabstand (max.)
5 mm
Ausgänge
NAMUR
Ausführung
Induktiv
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Do., 3. Dez.
Anzahl
Gesamt (CHF 43.95 / Stück)
CHF 43.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm NG5001 Induktiver Sensor

  • Für Anwendungen in explosionsgefährdeten Bereichen
  • Für den Anschluss an eigensichere Stromkreise
  • Besonders kurze Bauform für den Einsatz in beengten Einbauverhältnissen
  • Sehr hohe Schaltfrequenz
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen

Technische Daten

  • Abmessungen [mm]: M18 x 1 / L = 33
  • Anschluss an Schaltverstärker: ja
  • Anschlussspannung DC [V]: 7,5...30; (bei Anwendung außerhalb des Ex-Bereichs)
  • Umgebungstemperatur-1 [°C]: -20...80
  • ATEX Gerätekennzeichnung: II 1G Ex ia IIB T6 Ga Ta -20...70°C; II 1G Ex ia IIB T5 Ga Ta -20...80°C; II 2G Ex ia IIC T6 Gb Ta -20...70°C; II 2G Ex ia IIC T5 Gb Ta -20...80°C; II 1D Ex ia IIIC T20090°C Da Ta: -20...70°C; II 1D Ex ia IIIC T200100° C Da Ta: -20...80°C
  • Ausgangsfunktion: Öffner
  • Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 30; (bei Anwendung außerhalb des Ex-Bereichs)
  • Einbauart: bündig einbaubar
  • Elektrische Ausführung: NAMUR
  • Gehäuse: Gewindebauform
  • Gewicht [g]: 147.000
  • Gewindebezeichnung: M18 x 1
  • Hysterese: 1...15
  • Kabel: Kabel: 2 m, PVC; 2 x 0,5 mm²
  • Korrekturfaktor (Al): 0.4
  • Korrekturfaktor (Cu): 0.3
  • Korrekturfaktor (Ms): 0.5
  • Korrekturfaktor (V2A): 0.7
  • Korrekturfaktor Stahl (St37): 1
  • Max. Eigeninduktivität [µH]: 45
  • Max. Eigenkapazität [nF]: 145
  • MTTF: 4697
  • Nennspannung DC [V]: 8,2; (1kΩ)
  • Realschaltabstand Sr [mm]: 5 ± 10 %
  • Schaltabstand [mm]: 5
  • Schaltfrequenz DC [Hz]: 720
  • Schaltpunktdrift: -10...10
  • Schaltverstärker: Anschluss an bescheinigte eigensichere Stromkreise mit den Höchstwerten: U = 15 V / I = 50 mA / P = 120 mW
  • Schock-/Schwingbeanspruchung: 30 g (11 ms) / 10-55 Hz (1 mm)
  • Schutzart: IP 67
  • Schutzklasse: II
  • Stromaufnahme [mA]: < 1; (sperrend; leitend: > 2,1)
  • Zulassung: PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X; TIIS TC16108
Produkt-Art

Sensor

Typ

NG5001

Kontaktart

1 Öffner

Schaltabstand (max.)

5 mm

Ausgänge

NAMUR

Ausführung

Induktiv

Einbauart

bündig

Baugröße

M18 x 1

Anschluss

Kabel, offenes Ende

Kabellänge

2 m

Min. Temperatur

-20 °C

Max. Temperatur

80 °C

Länge

33 mm

Durchmesser

18 mm

Abm.

(Ø x L) 18 mm x 33 mm

Inhalt

1 St.

Schalt-Frequenz

720 Hz

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3316692 ifm Electronic Sensor Induktiv NG5001 NG5001 M18 x 1 bündig NAMUR (Ø x L) 18 mm x 33 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3316692 ifm Electronic Sensor Induktiv NG5001 NG5001 M18 x 1 bündig NAMUR (Ø x L) 18 mm x 33 mm

Beschreibung

ifm NG5001 Induktiver Sensor

Lieferumfang

  • Geliefert wird: Ifm Electronic Sensor,ind.,M18x1,Kabel Namur,nc,sn=5mm,b NG5001, Verpackungseinheit: 1 Stk., EAN: 4021179168335
