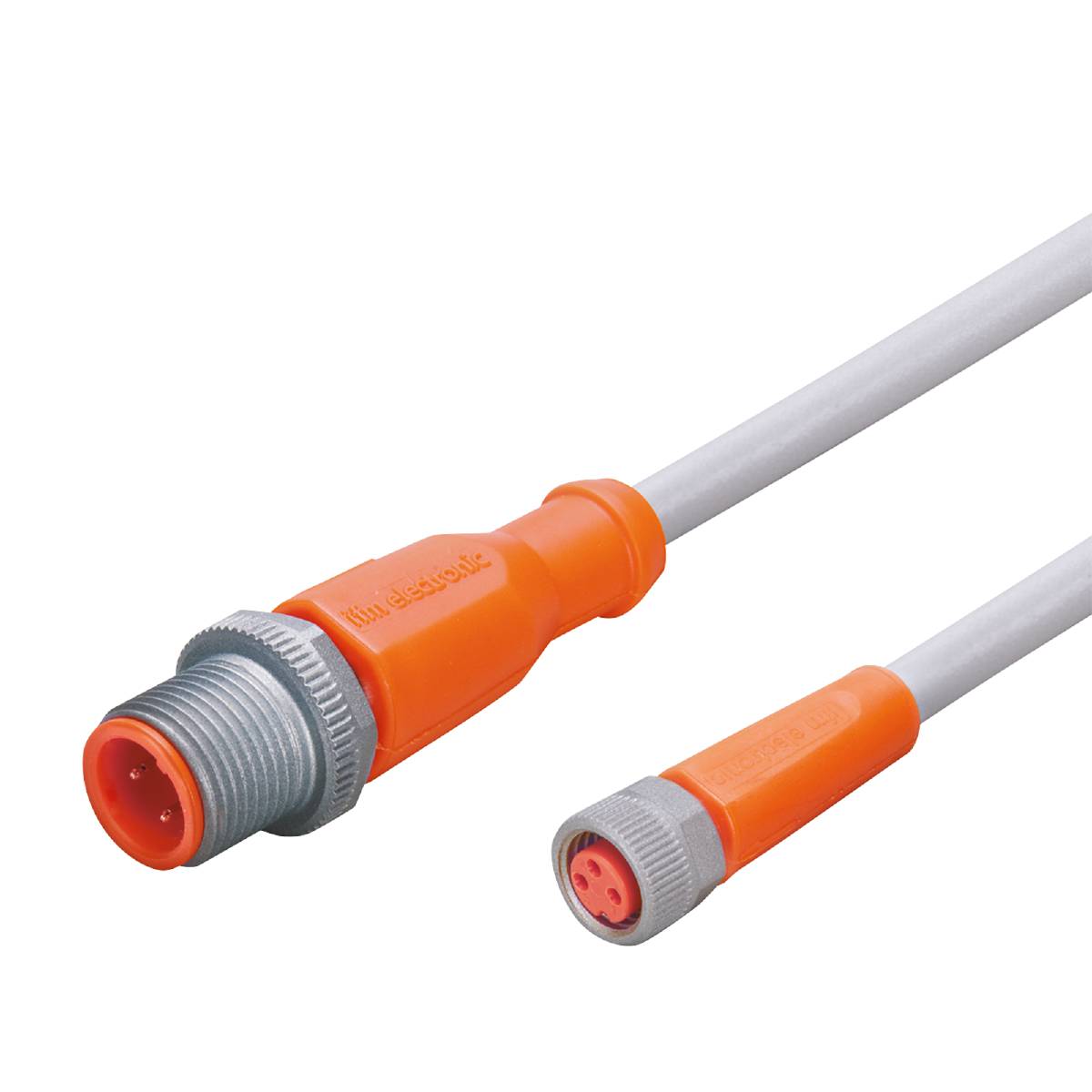

Abbildung ähnlich
ifm Electronic EVW080 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 3 m Polzahl Sensoren: 3, 3 1 St.
Produkt-Art
Verbindungsleitung
Bauform
Stecker, gerade
Buchse, gerade
Anschlussseite A
M8
Anschlussseite B
M12
Polzahl
3
3
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 41.95 / Stück)
CHF 41.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVW080 Verbindungskabel
- Schweißfunkenbeständiges PUR-Kabel mit Schleppketteneignung
- Mutter mit schweißperlenabweisender Spezialbeschichtung
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
- Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag
Technische Daten
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 2 Mio.; Torsionsbeanspruchung: ± 180 °/m
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...90
- Applikation: Schweißapplikationen
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
- Betriebsspannung [V]: < 50 AC / < 60 DC
- Gewicht [g]: 100.300
- Kabel: 2. - Kabel: 3 m, PUR, halogenfrei, grau, Ø 4,5 mm; nicht strahlenvernetzt (recyclebar); schweißfunkenbeständig; 3 x 0,25 mm² (32 x Ø 0,1 mm )
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: III
- Silikonfrei: ja
- Steckverbindung: 1.Stecker - Pinlayout: 0061 - Steckverbindung: 1 x M12, gerade; Codierung: A; Arretierung: Messing, antihaftbeschichtet; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0013 - Steckverbindung: 1 x M8, gerade; Codierung: A; Arretierung: Messing, antihaftbeschichtet; Kontakte: vergoldet; Anzugsdrehmoment: 0,3...0,5 Nm
- Strombelastbarkeit gesamt [A]: 3
- Umgebungstemperatur bewegt [°C]: -25...90
- Werkstoff Überwurfmutter: Messing, antihaftbeschichtet
- Typ
EVW080
- Produkt-Art
Verbindungsleitung
- Bauform
Stecker, gerade
Buchse, gerade
- Anschlussseite A
M8
- Anschlussseite B
M12
- Polzahl
3
3
- Kabellänge
3 m
- Mantelmaterial
PUR
- Nennspannung
50 V/AC
60 V/DC
- Anschlussquerschnitt (max.)
0.25 mm²
- Außen-Ø
4.5 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.25 mm²
- Anschluss
M12 Stecker
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M8
- Kodierung
A
A
- Kontaktoberfläche
Vergoldete Kontakte
- max. Querschnitt
0.25 mm²
- Besonderheiten
schweißfunkenbeständig
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVW080
- Inhalt
1 St.
- Kabel-Ø
4.5 mm
- Kabel-Ø (max.)
4.5 mm
- Kabel-Ø-Bereich
4.5 mm (max)
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3322585 ifm Electronic EVW080 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 3 m Polzahl Sensoren: 3, 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3322585 ifm Electronic EVW080 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 3 m Polzahl Sensoren: 3, 3 1 St.
Beschreibung
ifm EVW080 Verbindungskabel
Lieferumfang
- Geliefert wird: Ifm Electronic Verbindungskabel 3m EVW080, Verpackungseinheit: 1 Stk., EAN: 4021179269292
