Name: ifm Electronic EVC950 Verbindungsleitung M12 Stecker, gerade, Buchse, gewinkelt 1 m Polzahl Sensoren: 5, 5 1 St. Piece
Brand: ifm Electronic
SKU: 3317127
Availability: BackOrder

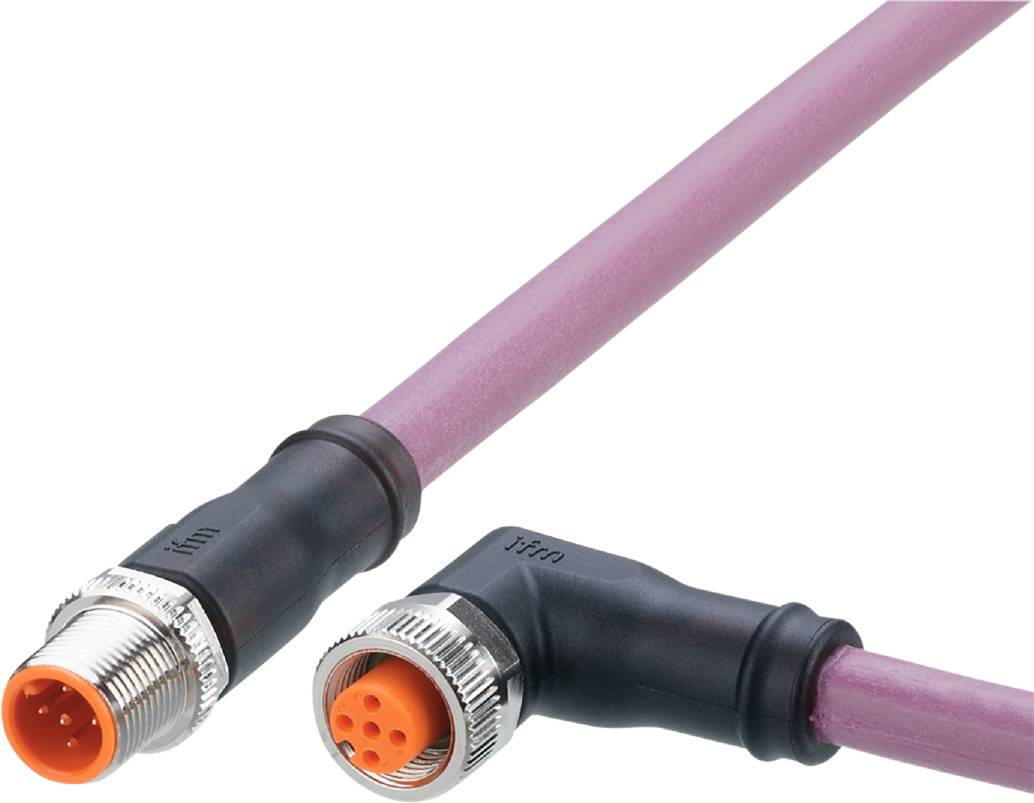

'Industriekabel mit rundem Steckverbinder, lila Kabelmantel, schwarze Stecker mit silbernen Metallverschlüssen, geeignet für Automation.'

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gerade

Buchse, gewinkelt

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 7. Dez.

Anzahl

Stück

Gesamt (CHF 49.95 / Stück)

CHF 49.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

ifm EVC950 Verbindungskabel

Resistent gegen Öle und Kühlschmiermittel
Dauerhafte, zuverlässige Abdichtung auch bei werkzeugloser Montage
Großer Kabelquerschnitt für die Reduzierung des Spannungsabfalls
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung
Zuverlässiger Schutz des O-Rings vor Zerstörung durch mechanischen Festanschlag

Technische Daten

Abmessungen [mm]: 14,5 x 14,5 x 48,5
Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m
Schleppketteneignung Vorhanden: ja
Umgebungstemperatur-1 [°C]: -25...80
Applikation: CAN-Bus
Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte; Abgeschirmte Leitung; Schleppketteneignung
Betriebsspannung [V]: < 30 AC / < 36 DC
Gewicht [g]: 139.800
Kabel: 2. - Kabel: 1 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; RD / BK: 2 x 0,75 mm² (42 x Ø 0,15 mm ) / 2. - Kabel: 1 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; WH / BU: 2 x 0,5 mm² (19 x Ø 0,19 mm ) / 2. - Kabel: 1 m, PUR, halogenfrei, violett, Ø 8,4 mm, abgeschirmt; screen: 1 x 0,75 mm² (42 x Ø 0,15 mm )
Schutzart: IP 67; IP 68; IP 69K
Steckverbindung: 1.Stecker - Pinlayout: 0063 - Steckverbindung: 1 x M12, gerade; Codierung: A; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Griffkörper: TPU, schwarz; Arretierung: Messing, vernickelt; Dichtung: FKM; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm
Strombelastbarkeit gesamt [A]: 4
Werkstoff Dichtung: FKM
Werkstoff Griffkörper: TPU
Werkstoff Überwurfmutter: Messing, vernickelt

Verpackungsart: Piece

Typ: EVC950

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gerade
Buchse, gewinkelt

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 5
5

Kabellänge: 1 m

Mantelmaterial: PUR

Nennspannung: 30 V/AC
36 V/DC

Anschlussquerschnitt (max.): 0.75 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.75 mm²

Anschluss: Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A
A

Kontaktmaterial: Vergoldete Kontakte

Kontaktoberfläche: Vergoldet

max. Querschnitt: 0.75 mm²

min. Querschnitt: 0.5 mm²

Besonderheiten: ölbeständig

Min. Temperatur: -25 °C

Max. Temperatur: 80 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVC950

Inhalt: 1 St.

Kabel-Ø: 8.4 mm

Kabel-Ø (max.): 8.4 mm

Kabel-Ø-Bereich: 8.4 mm (max)

RoHS-konform: Ja

UKCA: Ja
