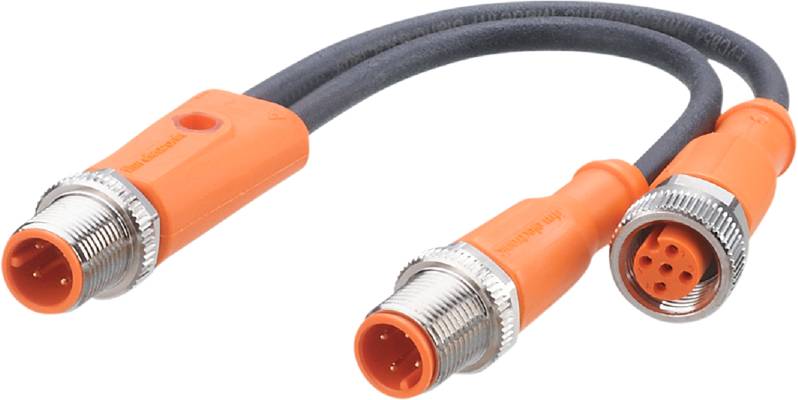

Abbildung ähnlich
ifm Electronic EVC854 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.1 m Polzahl Sensoren: 4, 5 1 St.
Produkt-Art
Verbindungsleitung
Bauform
Stecker, gerade
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12
Anschlussseite B
M12
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 37.95 / Stück)
CHF 39.95
-5 %
CHF 37.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm EVC854 Y-Verbindungskabel
- Y-Verbindungskabel
- M12
- 0,1 m
- PUR
- IP 65
- IP 67
- IP 68
- IP 69K
- Silikonfrei ja
- Halogenfrei ja
- Vergoldete Kontakte ja
Technische Daten
- Schleppketteneignung: Biegeradius bei flexiblem Einsatz: min. 10 x Kabeldurchmesser; Biegeradius bei fester Verlegung: min. 5 x Kabeldurchmesser; Verfahrgeschwindigkeit: max. 3,3 m/s bei 5 m horizontaler Verfahrlänge und max. Beschleunigung von 5 m/s²; Biegezyklen: > 5 Mio.; Torsionsbeanspruchung: ± 180 °/m > 2 Mio.
- Schleppketteneignung Vorhanden: ja
- Umgebungstemperatur-1 [°C]: -25...90
- Ausführung Steckverbinder: M12
- Besondere Eigenschaft: silikonfrei; halogenfrei; Vergoldete Kontakte; Schleppketteneignung
- Betriebsspannung [V]: 24 DC
- Gewicht [g]: 53.000
- Kabel: 2. - Kabel: 0,1 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm ) / 2. - Kabel: 0,1 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm )
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: II
- Silikonfrei: ja
- Steckverbindung: 1.Stecker C - Pinlayout: 0001 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Überwurfmutter, Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten! / 3.Stecker A - Pinlayout: 0001 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Überwurfmutter, Messing, vernickelt; Dichtung: Viton; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten! / 4.Buchse B - Pinlayout: 0017 - Steckverbindung: M12, gerade; Codierung: A; Griffkörper: TPU, orange; Arretierung: Überwurfmutter, Messing, vernickelt; Kontakte: vergoldet; Anzugsdrehmoment: 0,6...1,5 Nm; Maximalwert des Gegenstückes beachten!
- Strombelastbarkeit gesamt [A]: 3
- Werkstoff Dichtung: Viton
- Werkstoff Griffkörper: TPU / TPU
- Werkstoff Überwurfmutter: Messing, vernickelt
- Typ
EVC854
- Produkt-Art
Verbindungsleitung
- Bauform
Stecker, gerade
Buchse, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12
- Anschlussseite B
M12
- Polzahl
4
5
- Kabellänge
0.1 m
- Mantelmaterial
PUR
- Nennspannung
24 V/DC
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.9 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Stecker
- Gewinde-Typ Anschlussseite
M12
- Kodierung
A
A
- Kontaktmaterial
Vergoldet
- Kontaktoberfläche
Vergoldet
- max. Querschnitt
0.34 mm²
- min. Querschnitt
0.34 mm²
- Besonderheiten
schleppkettenfähig
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
EVC854
- Inhalt
1 St.
- Kabel-Ø
4.9 mm
- Kabel-Ø (max.)
4.9 mm
- Kabel-Ø (min.)
4.9 mm
- Kabel-Ø-Bereich
4.9 - 4.9 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3316324 ifm Electronic EVC854 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.1 m Polzahl Sensoren: 4, 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3316324 ifm Electronic EVC854 Verbindungsleitung M12 Stecker, gerade, Buchse, gerade 0.1 m Polzahl Sensoren: 4, 5 1 St.
Beschreibung
ifm EVC854 Y-Verbindungskabel
Lieferumfang
- Geliefert wird: Ifm Electronic Y-Verbindungskabel EVC854, Verpackungseinheit: 1 Stk., EAN: 4021179321938
