Idec FT2J-7U22RAF-B FT2J-7U22RAF-B SPS-Bedienpanel

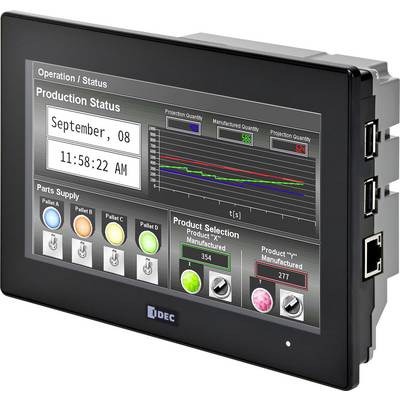

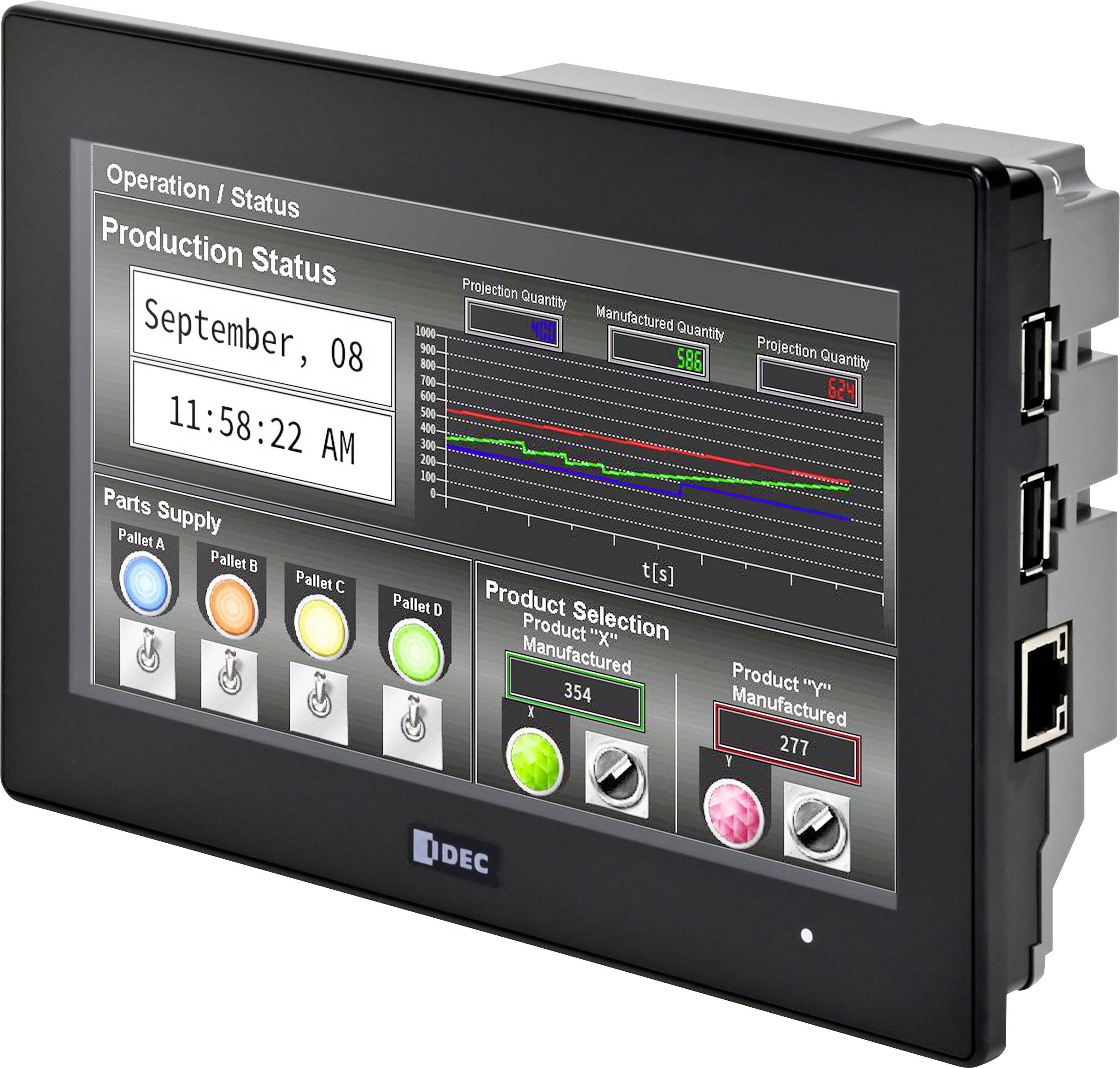

Touchscreen-Anzeige mit der Anzeige "Produktionsstatus" mit Datum, Uhrzeit, Produktionsgrafik und hergestellter Menge im Zeitverlauf sowie Steuerungstasten.

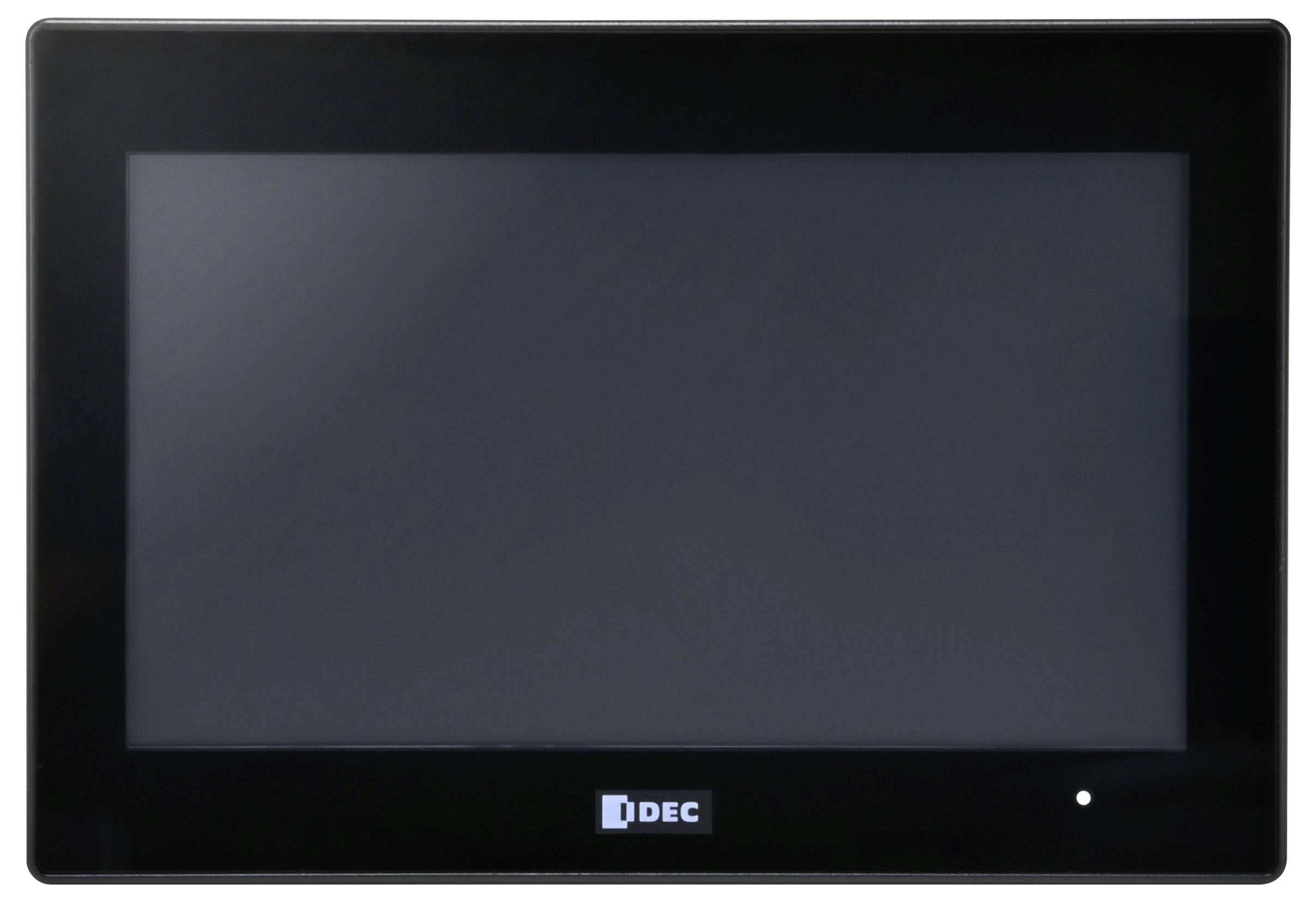

Ein schwarzes Idec-Touchpanel-Display mit einer leeren Anzeige, minimalistischem Design und einer kleinen LED-Anzeige in der unteren rechten Ecke.

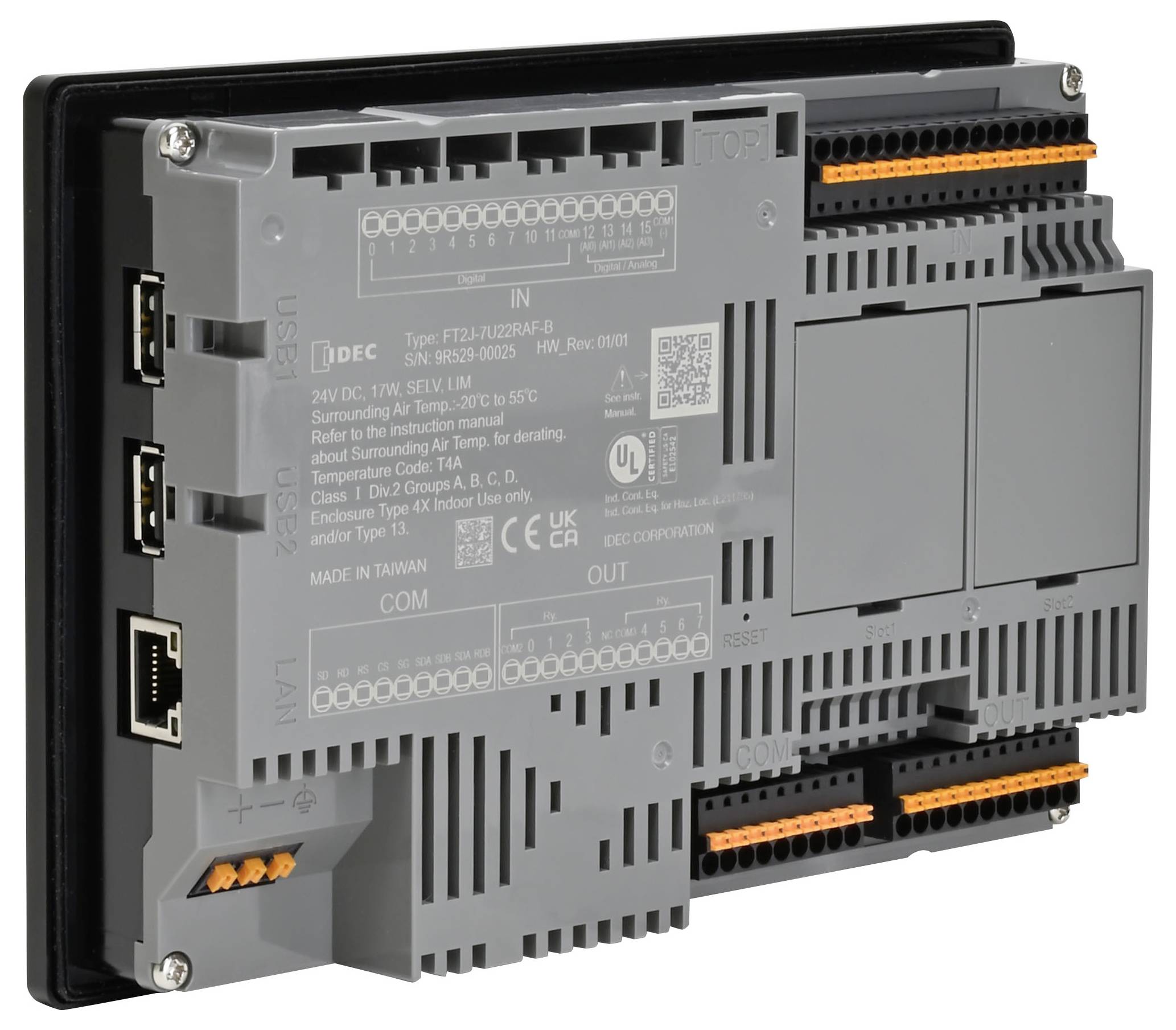

Ein Nahaufnahmebild eines industriellen elektronischen Geräts mit mehreren Anschlüssen und detaillierten technischen Informationen, die auf seiner Oberfläche eingeprägt sind.

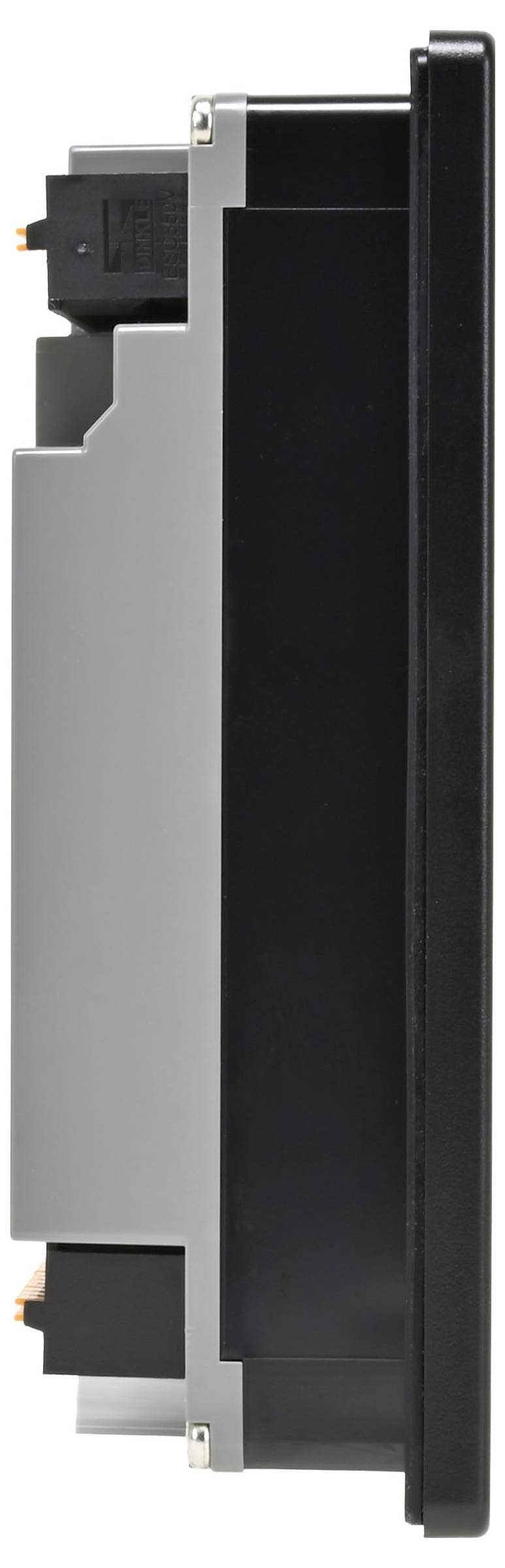

Seitenansicht eines grauen und schwarzen elektronischen Geräts, höchstwahrscheinlich einer Druckerpatrone, die seine Anschlüsse und rechteckige Form zeigt.

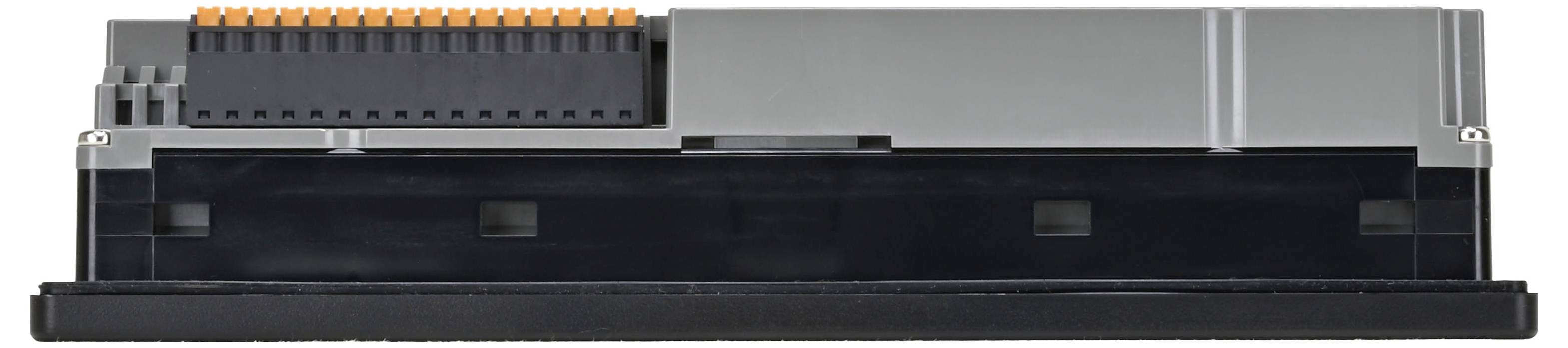

Ein Nahaufnahme-Bild einer elektrischen Komponente mit einem orangen Anschluss oben, vor einem einfarbigen grau-schwarzen Hintergrund.

1/5

Datenblatt (PDF)

Sofort-Lieferung Mi., 15. Juli

11 Stück

Anzahl

Stück

Gesamt (CHF 418.09 / Stück)

CHF 418.09

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

FT2J-Steuerung mit Bedienerschnittstelle

Platzsparendes kompaktes Design
Großes Display
Zeitsparende und einfache Verdrahtung
Umweltfreundlich
Umfangreiche Steuerungsfunktionen
Hohe Sichtbarkeit, klare Visualisierung
Hervorragende Widerstandsfähigkeit gegen Umwelteinflüsse (Schutzgrad: IP66F, IP67F)
Umfangreiche Kommunikationsschnittstellen
IoT-kompatibel

Technische Daten

Sink-Ausgang (NPN)

Produkt-Art: SPS-Bedienpanel

Typ: FT2J-7U22RAF-B

Herst.-Teilenr.: FT2J-7U22RAF-B

: IP66
IP67

Inhalt: 1 St.

Display: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3530701 Idec FT2J-7U22RAF-B FT2J-7U22RAF-B SPS-Bedienpanel

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3530701 Idec FT2J-7U22RAF-B FT2J-7U22RAF-B SPS-Bedienpanel

Beschreibung

- Typ: Sink-Ausgang (Senke, NPN-Transistor).
- Funktionsweise: Der Ausgang schaltet die Last zur Masse (Minuspol der Versorgungsspannung).

Anwendung: Wird typischerweise verwendet, wenn die Last (z. B. ein Relais oder eine Kontrollleuchte) mit der positiven Versorgungsspannung (Source) verbunden ist und der Transistor in der Steuerung den Stromkreis zur Masse schließt.

Ausführung

Display: 7-Zoll-TFT-Farb-LCD, Auflösung 800 x 400 Pixel.
Funktion: HMI und SPS/PLC integriert (All-in-One-Lösung).
Spannungsversorgung: 24 V DC.
Digitale E/A: Eingänge: 14 Punkte (Sink/Source-konfigurierbar) / Ausgänge: 6 Transistor-Ausgänge (der Unterscheid liegt im Typ).
Analoge E/A: 2 Analog-Ausgänge.
Kommunikation: Ethernet, RS232C, RS422/485, USB.
Schutzart: Hohe Umweltbeständigkeit (IP66F, IP67F, TYPE 4X/13 – abhängig von der Plattendicke).
