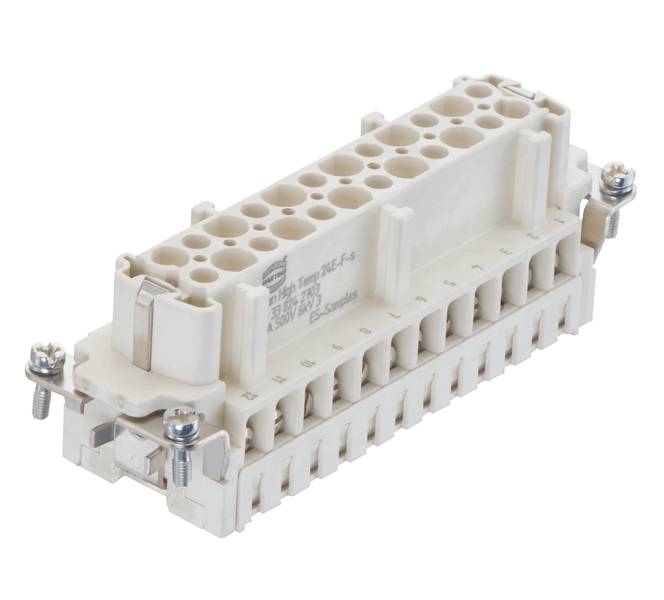

HARTING 09338242703 Steckverbinder Han® E 24 + PE Schrauben 1 St. Piece
Verpackungsart
Piece
Produkt-Art
Steckverbinder
Serie
Han® E
Anschluss
Schrauben
Gesamtpolzahl
24 + PE
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 77.95 / Stück)
CHF 77.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Einsätze
- 24, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -40..200 °C, 500 V, 6 kV, 3, Schraubanschluss, Mit Drahtschutz: ja, 0,75..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 111 mm, 34,6 mm
Technische Daten
- Baureihe: Han E® High Temp
- Anschlussart: Schraubanschluss
- Kontaktanzahl: 24
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 1 mΩ
- Grenztemperatur: -40 ... +200 °C mit Han® High Temp Komponenten
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Liquid-crystal polymer (LCP)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 151,5 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Buchse
- Leiterquerschnitt: AWG 18 ... AWG 14
- Abisolierlänge: 7,5 mm
- Anzugsdrehmoment: 0,5 Nm
- Baugröße: 24 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- mit Drahtschutz: ja
- Verpackungsart
Piece
- Produkt-Art
Steckverbinder
- Serie
Han® E
- Besonderheiten
mit Schraubanschluss
- Anschluss
Schrauben
- Polzahl
24
- Gesamtpolzahl
24 + PE
- Leiterquerschnitt (min.)
0.75 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
500
- Baureihe
Han E® High Temp
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
200 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
- Bauform
Buchse
500 V
TRUE
24
Buchse
-40-200 °C
V0
6 kV
Schraubanschluss
Silber
3
FALSE
0.75-2.5 mm²
0.75-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
24
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3007977 HARTING 09338242703 Steckverbinder Han® E 24 + PE Schrauben 1 St. Piece
Datenblatt 3007977 HARTING 09338242703 Steckverbinder Han® E 24 + PE Schrauben 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007977 HARTING 09338242703 Steckverbinder Han® E 24 + PE Schrauben 1 St. Piece
Beschreibung
Einsätze, Schraubanschluss, Buchse, Liquid-crystal polymer (LCP), Bemessungsstrom: 16 A, Baugröße: 24 B, Kontakte: 24
Lieferumfang
- Geliefert wird: Harting Steckverbinder-Einsatz HanHigh T24E-s Buchs 09338242703, Verpackungseinheit: 1 Stk., EAN: 5713140163287
