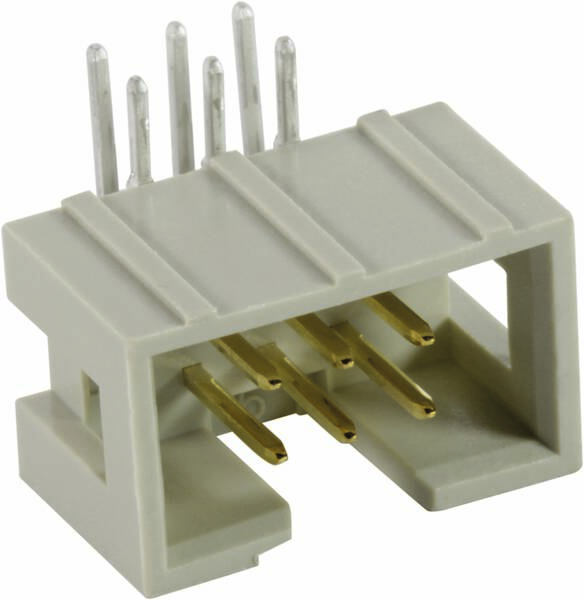

HARTING 09185105323 Messerleiste Anzahl Reihen 2 1 St.
Produkt-Art
Messerleiste
Bauform
gewinkelt
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
10
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 2.25 / Stück)
CHF 2.25
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 10
- Anzahl Reihen 2
- Inhalt 1 St.
Technische Daten
- Baureihe: SEK Low-profile
- Komponente: Messerleiste
- Kontaktbeschreibung: gewinkelt
- Anschlussart: Wellenlötanschluss
- Art der Verbindung: Leiterplatte zu Kabel;Motherboard to daughtercard
- Kontaktanzahl: 10
- Länge der Pins: 2,9 mm
- Steckkontaktreihen: 2
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: 1 A
- Isolationswiderstand: >109 Ω
- Durchgangswiderstand: ≤ 20 mΩ
- Grenztemperatur: -55 ... +125 °C
- Steck- und Ziehkraft: ≤ 20 N
- Steckzyklen: ≥ 250
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Thermoplastischer Formstoff (PBT)
- Farbe Einsatz: grau
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 2,5 g
- Schichtdicke: ≥ 30 µinch
- Bahnklassifizierung: F3/I3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Produkt-Art
Messerleiste
- Bauform
gewinkelt
- Polzahl Gesamt
10
- Anzahl Reihen
2
- RM
2.54 mm
- Nennstrom
1 A
- Nennstrom - gerundet
1 A
- Anschluss
Löten
- Herstellerfarbe
Grau
- Gehäuse-Material
PA
- Herst.-Teilenr.
09185105323
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
09 18 510 5323
- Durchgangs-Widerstand
20 mΩ
- Isolations-Widerstand
109 Ω
- Stift-Länge
2.9 mm
Leiterplatte zu Kabel
sonstige
10
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.9 mm
2.54 mm
2
Thermoplast
0°/180° (horizontal)
sonstige
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3002865 HARTING 09185105323 Messerleiste Anzahl Reihen 2 1 St.
Datenblatt 3002865 HARTING 09185105323 Messerleiste Anzahl Reihen 2 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3002865 HARTING 09185105323 Messerleiste Anzahl Reihen 2 1 St.
Beschreibung
Messerleiste, Wellenlötanschluss, Bemessungsstrom: 1 A, Kontakte: 10, gewinkelt, Kupferlegierung
