HARTING 09 65 162 7817 09651627817 Steckverbinder Polzahl: 9 Löten 1 St. Piece

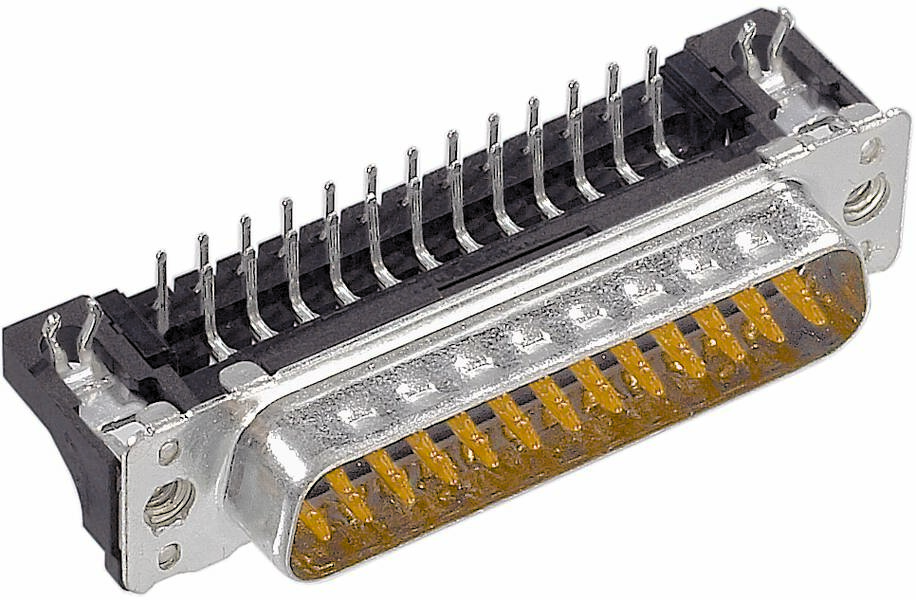

Ein D-Sub-Stecker, typisch für Computer- oder Industrieanwendungen, zeigt die Metallkontakte und das Gehäuse.
Verpackungsart
Piece
Produkt-Art
Steckverbinder
Bauform
Stecker, gewinkelt
Polzahl
9
Anschluss
Löten
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 19. März 2027
Anzahl
Gesamt (CHF 4.85 / Stück)
CHF 5.65
-14 %
CHF 4.85
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverbinder

  • Steckverbinder
  • Polzahl: 9

Technische Daten

  • Baureihe: D-Sub
  • Komponente: Steckverbinder
  • Kontaktbeschreibung: gestanzt;gewinkelt
  • Anschlussart: Wellenlötanschluss
  • Art der Verbindung: Motherboard to daughtercard
  • Kontaktanzahl: 9
  • Länge der Pins: 2,9 mm
  • Verriegelungsart: Flansch mit montiertem Schraubbolzen 4-40 UNC
  • Raster, anschlussseitig: 2,74 mm
  • Bemessungsstrom: ‌ 6,5 A
  • Isolationswiderstand: >1010 Ω
  • Durchgangswiderstand: ≤ 10 mΩ
  • Grenztemperatur: -55 ... +125 °C
  • Steckzyklen: ≥ 50
  • Prüfspannung Ueff: 1 kV
  • Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
  • Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt (PBTP);Shell: Stahl, oberflächenveredelt
  • Farbe Einsatz: schwarz
  • Werkstoff Kontakte: Kupferlegierung
  • Kontaktoberfläche: Edelmetall über Ni
  • Materialbrennbarkeitsklasse nach UL 94: V-0
  • Normen: DIN 41652
  • Nettogewicht: 7,26 g
  • Bezeichnung: Standard
  • Luftstrecke: ≥ 1 mm
  • Kriechstrecke: ≥ 1 mm
  • Leiterplattenbefestigung: mit Rastclips
  • Hot plugging: nein
  • Leiterplattenstärke: ≥1,6 mm
  • Steckkraft: ≤ 30 N
  • Ziehkraft: ≥ 3,3 N;≤ 20 N
  • Geschlecht: Stift
  • Beschreibung: Low-profile
  • weitere Kontakte: mit Massekontakt
  • Anzugsdrehmoment: ≤0,4 Nm Verriegelungsschraube
  • Baugröße: D-Sub 1
  • Reihenabstand: 2,54 mm
  • Einbauhöhe: ‌ 3,6 mm
Verpackungsart

Piece

Typ

D-Sub

Produkt-Art

Steckverbinder

Bauform

Stecker, gewinkelt

Polzahl

9

Anschluss

Löten

Inhalt

1 St.

Steckzyklen

≥ 50

Herst.-Teilenr.

09651627817

Herstellerfarbe

Schwarz

Kontaktart

gestanzte Kontakte

Kontaktmaterial

Kupferlegierung

Kontaktoberfläche

Edelmetall

RM

2.74 mm

Besonderheiten

niedrige Bauform

Typ

09 65 162 7817

Stecker/Buchse

9

Dokumente & Downloads

Datenblatt

Datenblatt 3004264 HARTING 09 65 162 7817 09651627817 Steckverbinder Polzahl: 9 Löten 1 St. Piece

Datenblatt 3004264 HARTING 09 65 162 7817 09651627817 Steckverbinder Polzahl: 9 Löten 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3004264 HARTING 09 65 162 7817 09651627817 Steckverbinder Polzahl: 9 Löten 1 St. Piece

Beschreibung

Steckverbinder, Low-profile, Wellenlötanschluss, Bemessungsstrom: 6,5 A, Stift, Baugröße: D-Sub 1
