HARTING 09 55 356 7615 741 09553567615741 Steckverbinder Polzahl: 25 SMT 160 St.

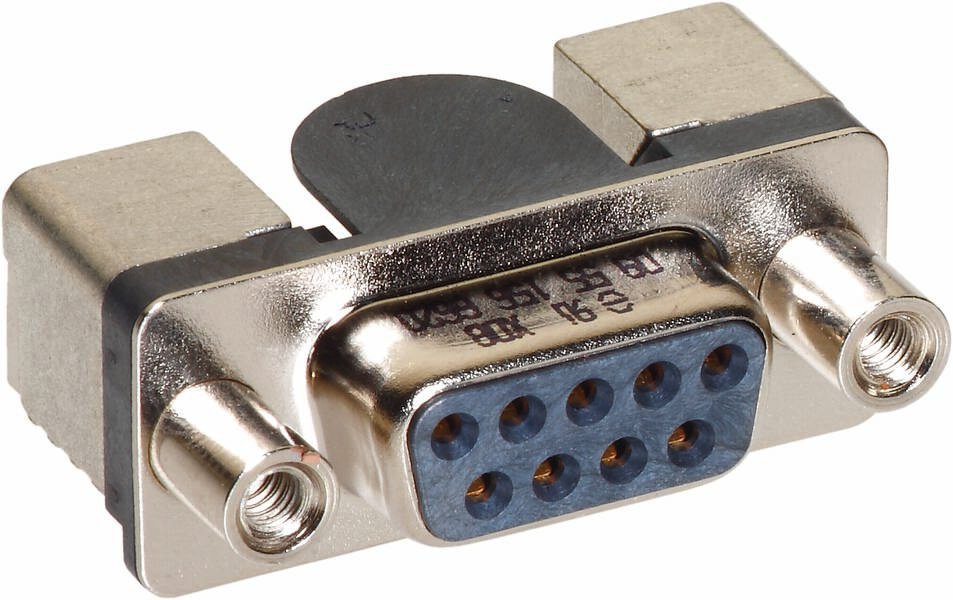

Nahaufnahme eines metallischen VGA-Steckers mit neun Pins und zwei Schrauben zur Befestigung.
Produkt-Art
Steckverbinder
Bauform
Buchse, gewinkelt
Polzahl
25
Anschluss
SMT
Inhalt
160 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 2. Feb. 2027
Anzahl (Packungsgröße 160 St.)
Gesamt (CHF 704.95 / Stück)
CHF 704.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverbinder

  • Steckverbinder
  • Polzahl: 25

Technische Daten

  • Baureihe: D-Sub
  • Komponente: Steckverbinder
  • Kontaktbeschreibung: gestanzt;gewinkelt
  • Anschlussart: Reflowlötanschluss (SMT)
  • Art der Verbindung: Motherboard to daughtercard
  • Kontaktanzahl: 25
  • Verriegelungsart: Flansch mit Gewinde M3
  • Raster, anschlussseitig: 2,76 mm
  • Bemessungsstrom: ‌ 5 A
  • Isolationswiderstand: > 5 x 109 Ω
  • Durchgangswiderstand: ≤ 25 mΩ
  • Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 30 s)
  • Steckzyklen: ≥ 50
  • Prüfspannung Ueff: 1 kV
  • Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
  • Werkstoff Einsatz: Liquid-crystal polymer (LCP);Shell: Stahl, vernickelt
  • Farbe Einsatz: schwarz
  • Werkstoff Kontakte: Kupferlegierung;Masse: Zink-Druckguss
  • Kontaktoberfläche: Edelmetall über Ni
  • Materialbrennbarkeitsklasse nach UL 94: V-0
  • Normen: DIN 41652
  • Nettogewicht: 3.300 g
  • Bezeichnung: Standard
  • Luftstrecke: ≥ 1 mm
  • Kriechstrecke: ≥ 1 mm
  • Moisture Sensitivity Level (MSL): 1 nach ECA/IPC/JEDEC J-STD-020D
  • Process Sensitivity Level (PSL): R0 nach ECA/IPC/JEDEC J-STD-020D
  • Hot plugging: nein
  • Leiterplattenstärke: ≥1,6 mm
  • Steckkraft: ≤ 83 N
  • Ziehkraft: ≥ 7,8 N;≤ 56 N
  • Geschlecht: Buchse
  • Beschreibung: Low-profile
  • Anzugsdrehmoment: ≤0,6 Nm Schraubbolzen
  • Baugröße: D-Sub 3
  • Reihenabstand: 2,84 mm
  • Einbauhöhe: ‌ 3,6 mm
Typ

D-Sub

Produkt-Art

Steckverbinder

Bauform

Buchse, gewinkelt

Polzahl

25

Anschluss

SMT

Inhalt

160 St.

Steckzyklen

≥ 50

Herst.-Teilenr.

09553567615741

Herstellerfarbe

Schwarz

Kontaktart

gestanzte Kontakte

Kontaktmaterial

Kupferlegierung

Kontaktoberfläche

Edelmetall

Prüfzeichen

DIN 41652

Prüfspannung

1 kV

RM

2.76 mm

Besonderheiten

niedrige Bauform

Typ

09 55 356 7615 741

Stecker/Buchse

25

Dokumente & Downloads

Datenblatt

Datenblatt 3004188 HARTING 09 55 356 7615 741 09553567615741 Steckverbinder Polzahl: 25 SMT 160 St.

Datenblatt 3004188 HARTING 09 55 356 7615 741 09553567615741 Steckverbinder Polzahl: 25 SMT 160 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3004188 HARTING 09 55 356 7615 741 09553567615741 Steckverbinder Polzahl: 25 SMT 160 St.

Beschreibung

Steckverbinder, Low-profile, Reflowlötanschluss (SMT), Bemessungsstrom: 5 A, Buchse, Baugröße: D-Sub 3
