HARTING 09 55 156 6616 333 09551566616333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

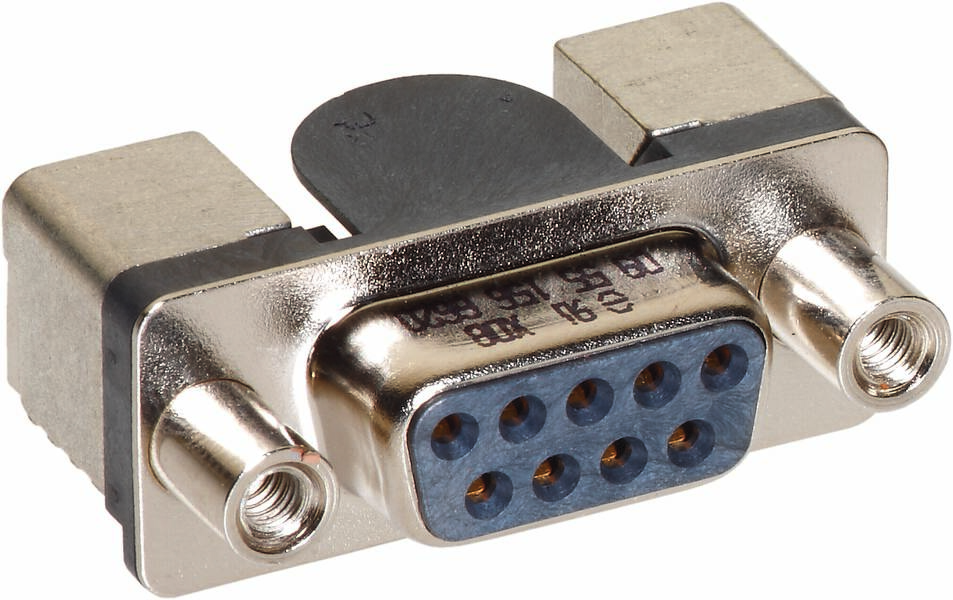

D-Sub-Anschluss mit neun blauen Pins in einer rechteckigen Metallfassung, seitlichen Schraubbefestigungen für sichere Verbindung.
Verpackungsart
Piece
Produkt-Art
Steckverbinder
Bauform
Buchse, gewinkelt
Polzahl
9
Anschluss
SMT
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 24. Feb. 2027
Anzahl
Gesamt (CHF 13.95 / Stück)
CHF 13.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverbinder

  • Steckverbinder
  • Polzahl: 9

Technische Daten

  • Baureihe: D-Sub
  • Komponente: Steckverbinder
  • Kontaktbeschreibung: gestanzt;gewinkelt
  • Anschlussart: Reflowlötanschluss (SMT)
  • Art der Verbindung: Motherboard to daughtercard
  • Kontaktanzahl: 9
  • Verriegelungsart: Flansch mit Gewinde 4-40 UNC
  • Raster, anschlussseitig: 2,76 mm
  • Bemessungsstrom: ‌ 5 A
  • Isolationswiderstand: > 5 x 109 Ω
  • Durchgangswiderstand: ≤ 25 mΩ
  • Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 30 s)
  • Steckzyklen: ≥ 250
  • Prüfspannung Ueff: 1 kV
  • Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
  • Werkstoff Einsatz: Liquid-crystal polymer (LCP);Shell: Stahl, vernickelt
  • Farbe Einsatz: schwarz
  • Werkstoff Kontakte: Kupferlegierung;Masse: Zink-Druckguss
  • Kontaktoberfläche: Edelmetall über Ni
  • Materialbrennbarkeitsklasse nach UL 94: V-0
  • Normen: DIN 41652
  • Nettogewicht: 12 g
  • Bezeichnung: Standard
  • Luftstrecke: ≥ 1 mm
  • Kriechstrecke: ≥ 1 mm
  • Moisture Sensitivity Level (MSL): 1 nach ECA/IPC/JEDEC J-STD-020D
  • Process Sensitivity Level (PSL): R0 nach ECA/IPC/JEDEC J-STD-020D
  • Hot plugging: nein
  • Leiterplattenstärke: ≥1,6 mm
  • Steckkraft: ≤ 30 N
  • Ziehkraft: ≥ 3,3 N;≤ 20 N
  • Geschlecht: Buchse
  • Beschreibung: Low-profile
  • Anzugsdrehmoment: ≤0,6 Nm Schraubbolzen
  • Baugröße: D-Sub 1
  • Reihenabstand: 2,84 mm
  • Einbauhöhe: ‌ 3,6 mm
Verpackungsart

Piece

Typ

D-Sub

Produkt-Art

Steckverbinder

Bauform

Buchse, gewinkelt

Polzahl

9

Anschluss

SMT

Inhalt

1 St.

Steckzyklen

≥ 250

Herst.-Teilenr.

09551566616333

Herstellerfarbe

Schwarz

Kontaktart

gestanzte Kontakte

Kontaktmaterial

Kupferlegierung

Kontaktoberfläche

Edelmetall

RM

2.76 mm

Besonderheiten

niedrige Bauform

Typ

09 55 156 6616 333

Stecker/Buchse

9

Dokumente & Downloads

Datenblatt

Datenblatt 3004171 HARTING 09 55 156 6616 333 09551566616333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Datenblatt 3004171 HARTING 09 55 156 6616 333 09551566616333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3004171 HARTING 09 55 156 6616 333 09551566616333 Steckverbinder Polzahl: 9 SMT 1 St. Piece

Beschreibung

Steckverbinder, Low-profile, Reflowlötanschluss (SMT), Bemessungsstrom: 5 A, Buchse, Baugröße: D-Sub 1
