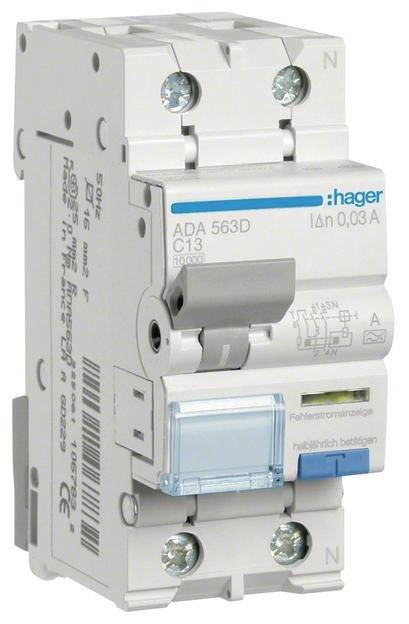

Hager ADA563D FI-Schutzschalter/Leitungsschutzschalter 2polig 13 A 0.03 A 240 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
Polzahl
2
Auslöse-Charakteristik
C
Bemessungs-Differenzstrom
0.03 A
Nennstrom - gerundet
13 A
Datenblatt (PDF)
Anzahl
Gesamt (CHF 73.96 / Stück)
CHF 73.96
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Hager ADA563D Fi-LS 1P+N 10kA C-13A 30mA Typ A
Highlights & Details
- FI-LS 1P+N 10kA C-13A 30mA Typ A
Technische Daten
- Anschlussart: Schraubanschluss
- Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
- Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
- Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
- Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
- Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
- Anzahl Module: 2
- Auslösecharakteristik: C
- Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1: 7,50 kA
- Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
- Bemessungsbetriebsspannung Ue: 240 - 240 V
- Bemessungsfehlerstrom Idn: 30 mA
- Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
- Betriebstemperatur: -25 - 40 °C
- Breite: 35 mm
- Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
- Energiebegrenzungsklasse I²t: 3
- Frequenz: 50 - 50 Hz
- Geeignet für DIN Schiene: Ja
- Gerätelebensdauer, elektrische Schaltspiele: 2000
- Gerätelebensdauer, mechanische Schaltspiele: 2000
- Gesamtverlustleistung unter Nennstrom: 4,8 W
- Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
- Höhe: 83 mm
- IP-Klasse (Ingress Protection): IP2X
- Isolationsspannung Ui: 500 V
- Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern: 1
- Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern: 0,95
- Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern: 0,90
- Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern: 0,85
- Lager-/Transporttemperatur: -25 - 70 °C
- Luftfeuchtigkeitsschutz: Für alle Klimabereiche
- Max. Betriebsspannung: 240 V
- Max. Höhe: 2000 m
- Nennstrom: 13 A
- Nennstrom bei -10°C: 14,63 A
- Nennstrom bei -15°C: 14,82 A
- Nennstrom bei -20 °C: 15,01 A
- Nennstrom bei -25°C: 15,2 A
- Nennstrom bei -5°C: 14,44 A
- Nennstrom bei 0 °C: 14,24 A
- Nennstrom bei 10°C: 13,84 A
- Nennstrom bei 15°C: 13,63 A
- Nennstrom bei 20 °C: 13,43 A
- Nennstrom bei 25°C: 13,21 A
- Nennstrom bei 30°C: 13 A
- Nennstrom bei 35°C: 12,78 A
- Nennstrom bei 40 °C: 12,56 A
- Nennstrom bei 45 °C: 12,33 A
- Nennstrom bei 50 °C: 12,1 A
- Nennstrom bei 55°C: 11,87 A
- Nennstrom bei 5°C: 14,04 A
- Nennstrom bei 60°C: 11,63 A
- Nominales Drehmoment: 2,10 - 2,10 Nm
- Nominales Drehmoment Obere Klemme: 2,10 - 2,10 Nm
- Nominales Drehmoment Untere Klemme: 2,10 - 2,10 Nm
- Polart: 1P+N
- Stoßspannungsfestigkeit Uimp: 4000 V
- Tiefe: 68 mm
- Typ des Fehlerstromschutzes: A
- Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
- Typ untere Anschlussklemme für modulare Geräte: biconnect
- Versorgungsspannungsart: AC
- Überspannungskategorie gemäß IEC 60947-1: 3
- Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
- Polzahl
2
- Auslöse-Charakteristik
C
- Bemessungs-Differenzstrom
0.03 A
- Abm.
(B x H x T) 40.0000 x 80.0000 x 100.0000 mm
- Inhalt
1 St.
- Nennstrom
13 A
- Nennstrom - gerundet
13 A
- Ausschaltvermögen
10 kA
- Nennspannung
240 V
- Breite
40.0000 mm
- Höhe
80.0000 mm
- Tiefe
100.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3199431 Hager ADA563D FI-Schutzschalter/Leitungsschutzschalter 2polig 13 A 0.03 A 240 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3199431 Hager ADA563D FI-Schutzschalter/Leitungsschutzschalter 2polig 13 A 0.03 A 240 V
Beschreibung
Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-13A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Lieferumfang
- Geliefert wird: Hager FI/LS-Schalter 1P+N 10kA C-13A 30mA ADA563D, Verpackungseinheit: 1 Stk., EAN: 3250611067825
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
