GW Instek 01RF1300A0GS GRF-1300A Messadapter 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 699.95 / Stück)
CHF 699.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

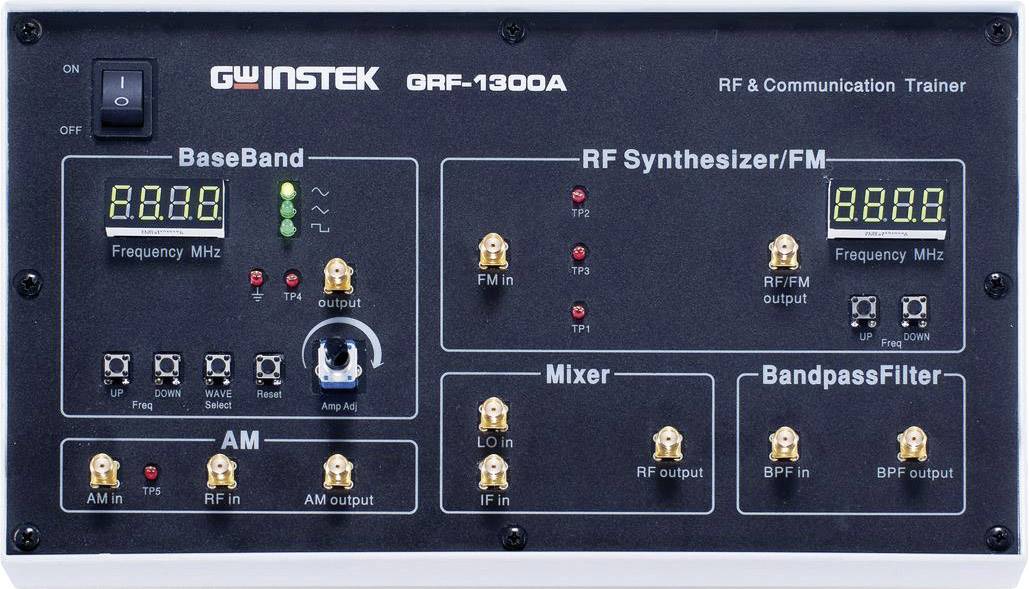

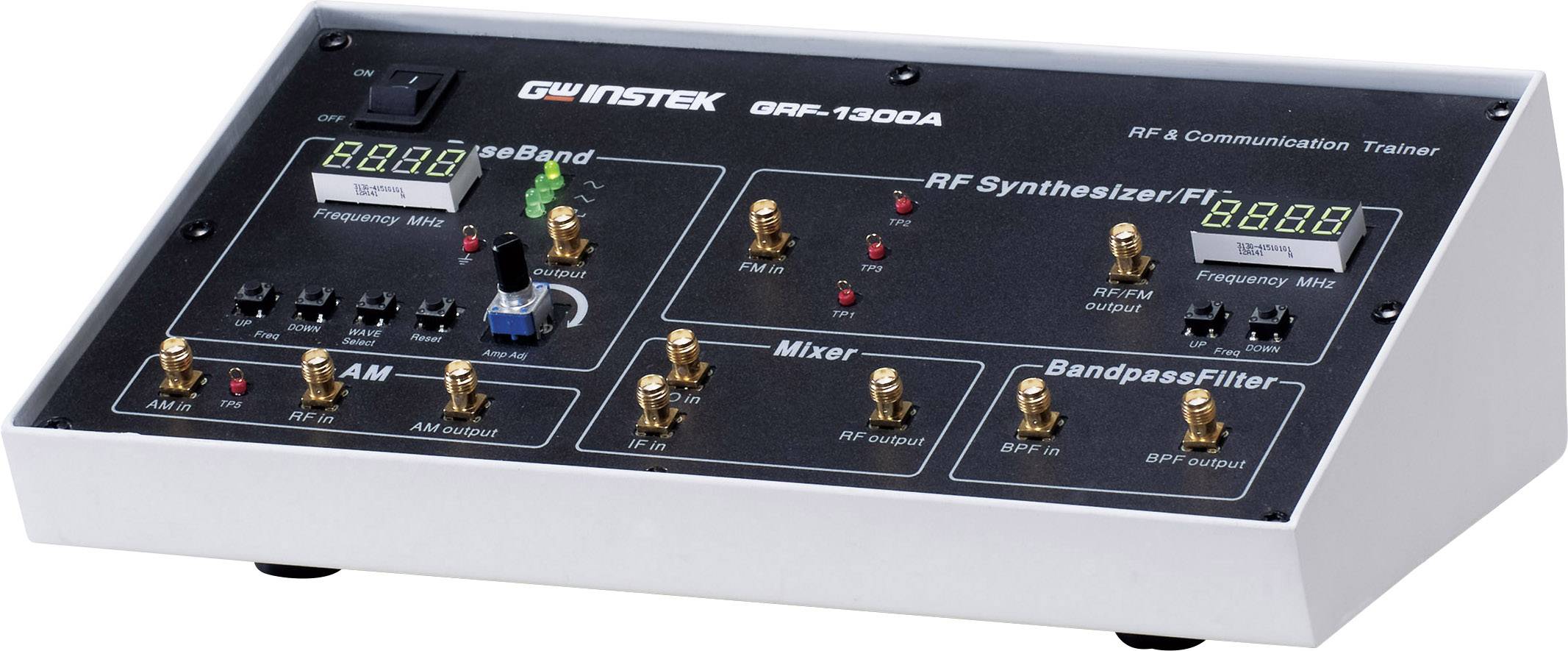

HF-Trainingskit GRF-1300A
- Baseband Signal : Sine, Triangle, Square wave
- Frequenrbereich: 0.1 – 3 MHz
- HF Frequenz : 870 – 920 MHz
- AM & FM Modulation
- Mixer & 2.4 GHz Bandpass Filter
- 5 programmierbare On/Off Switches und 5 Test-Punkte zur Simulierung von 8 Fehlerbedingungen zur kontrollierten Fehlersuche
- USB Interface
Technische Daten
- Produkt-Art
Messadapter
- Passend für Marke
GW Instek
- Ausführung
GRF-1300A
- Passend für
GW Instek GSP-730
- Typ
GRF-1300A
Dokumente & Downloads
Datenblatt
Datenblatt 1321055 GW Instek 01RF1300A0GS GRF-1300A Messadapter 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1321055 GW Instek 01RF1300A0GS GRF-1300A Messadapter 1 St.
Beschreibung
GRF-1300A, als optionales Zubehör zum GSP-730, ist ein Trainer für grundlegende HF-Kommunikationsexperimente.

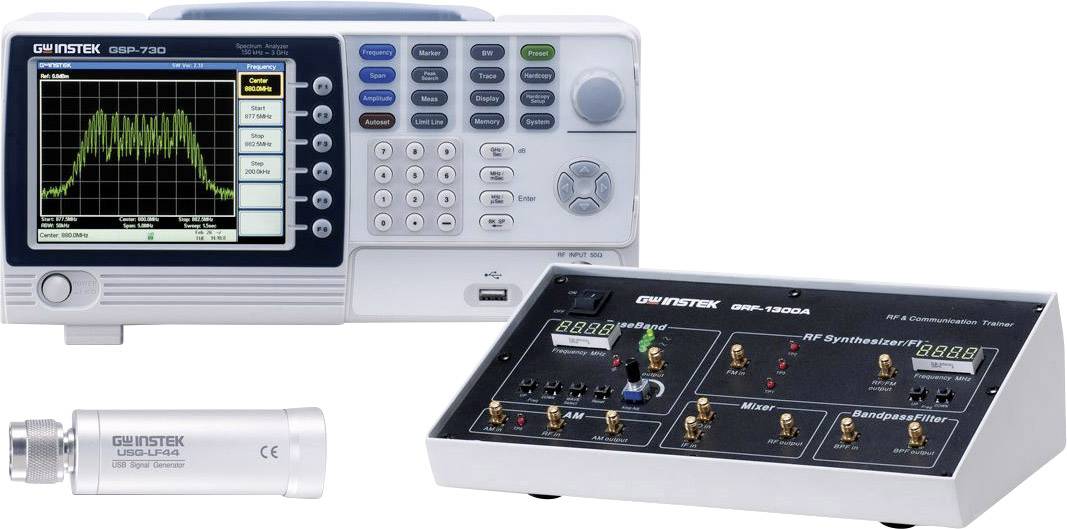

Das GRF-1300A RF-Trainingskit bietet nicht nur alle Funktionen des GRF-1300 RF-Trainingskits, sondern erweitert sich auch mit Mixer und Bandpassfilter. Benutzer können die Eigenschaften des Mixers und des Bandpassfilters besser verstehen, indem sie eine skalare Netzwerkanalysatormessung durchführen, die durch die Kombination von GSP-730 Spektrumanalysator, GRF-1300A HF-Kommunikationstrainer und USG-Signalgenerator erzeugt wird.
Die Kombination von USG-Signalgenerator und GRF-1300A Mixerfunktion kann 2,4 GHz AM- und FM-Modulationssignale erzeugen. Der GRF-1300A Bandpassfilter kann die Ausgangssignale durch Ausfiltern von Schwingungen und Störungen, die durch Mixer-Ausgangssignale erzeugt werden, bereinigen.
Das GRF-1300A RF-Trainingskit bietet nicht nur alle Funktionen des GRF-1300 RF-Trainingskits, sondern erweitert sich auch mit Mixer und Bandpassfilter. Benutzer können die Eigenschaften des Mixers und des Bandpassfilters besser verstehen, indem sie eine skalare Netzwerkanalysatormessung durchführen, die durch die Kombination von GSP-730 Spektrumanalysator, GRF-1300A HF-Kommunikationstrainer und USG-Signalgenerator erzeugt wird.
Die Kombination von USG-Signalgenerator und GRF-1300A Mixerfunktion kann 2,4 GHz AM- und FM-Modulationssignale erzeugen. Der GRF-1300A Bandpassfilter kann die Ausgangssignale durch Ausfiltern von Schwingungen und Störungen, die durch Mixer-Ausgangssignale erzeugt werden, bereinigen.
Lieferumfang
- Experiment Text Book Student Version x1
- Netzkabel
- CD-ROM mit PowerPoint file und Primary RF Software x1
- HF Kabel x6
- Antenne x2
- N - SMA Adapter x1
