Name: Glasfaserprüfgerät PCE-OFT 10 PCE Instruments Netzwerk
Brand: PCE Instruments
SKU: 3841680
Availability: InStock

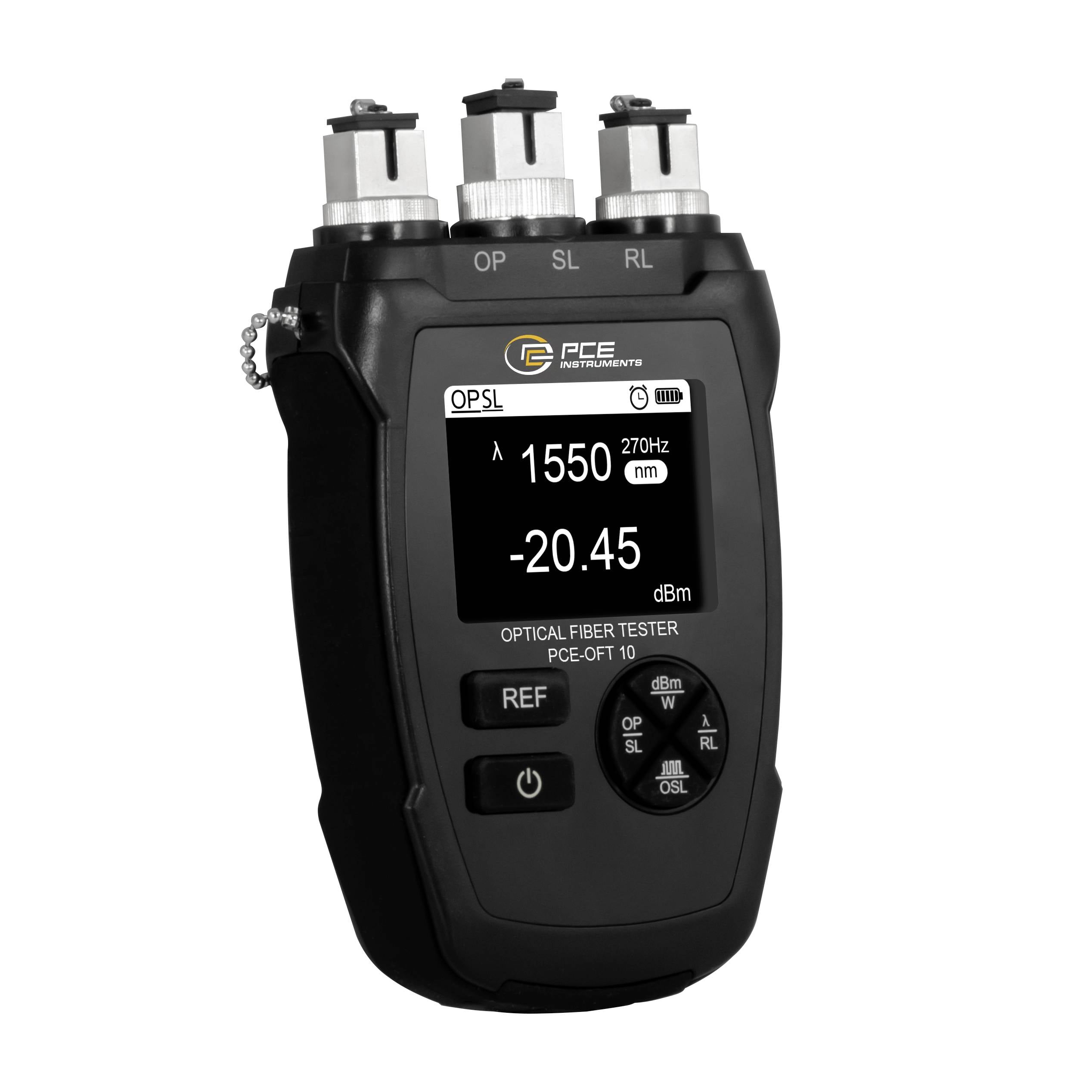

Tragbarer optischer PCE-Fasertester mit Anzeige von 1550 nm Wellenlänge und -20,45 dBm Messung auf dem Display.

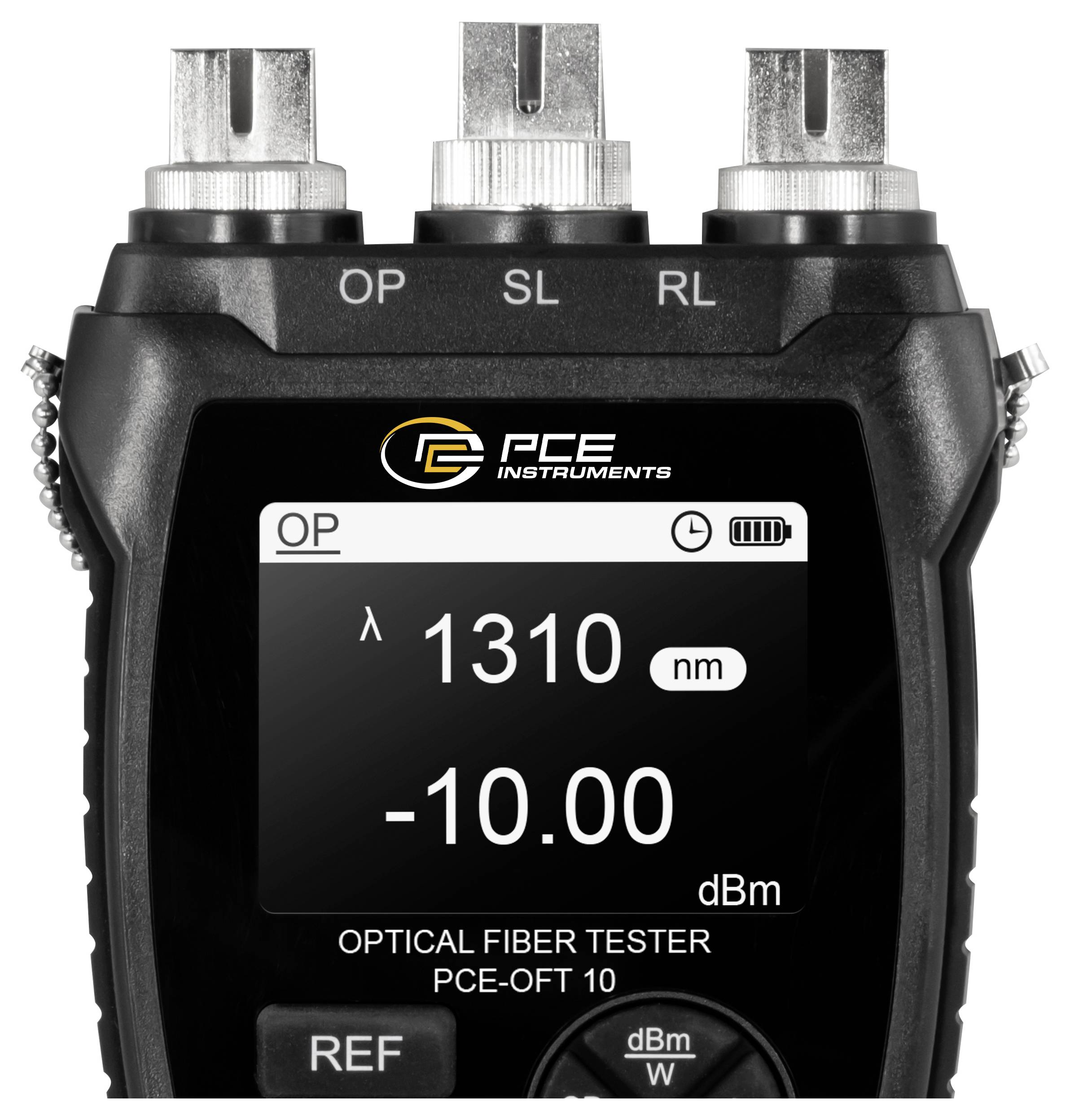

Tragbarer optischer Faserprüfer zeigt Wellenlänge 1310 nm und optische Leistung -10,00 dBm auf seinem Display an.

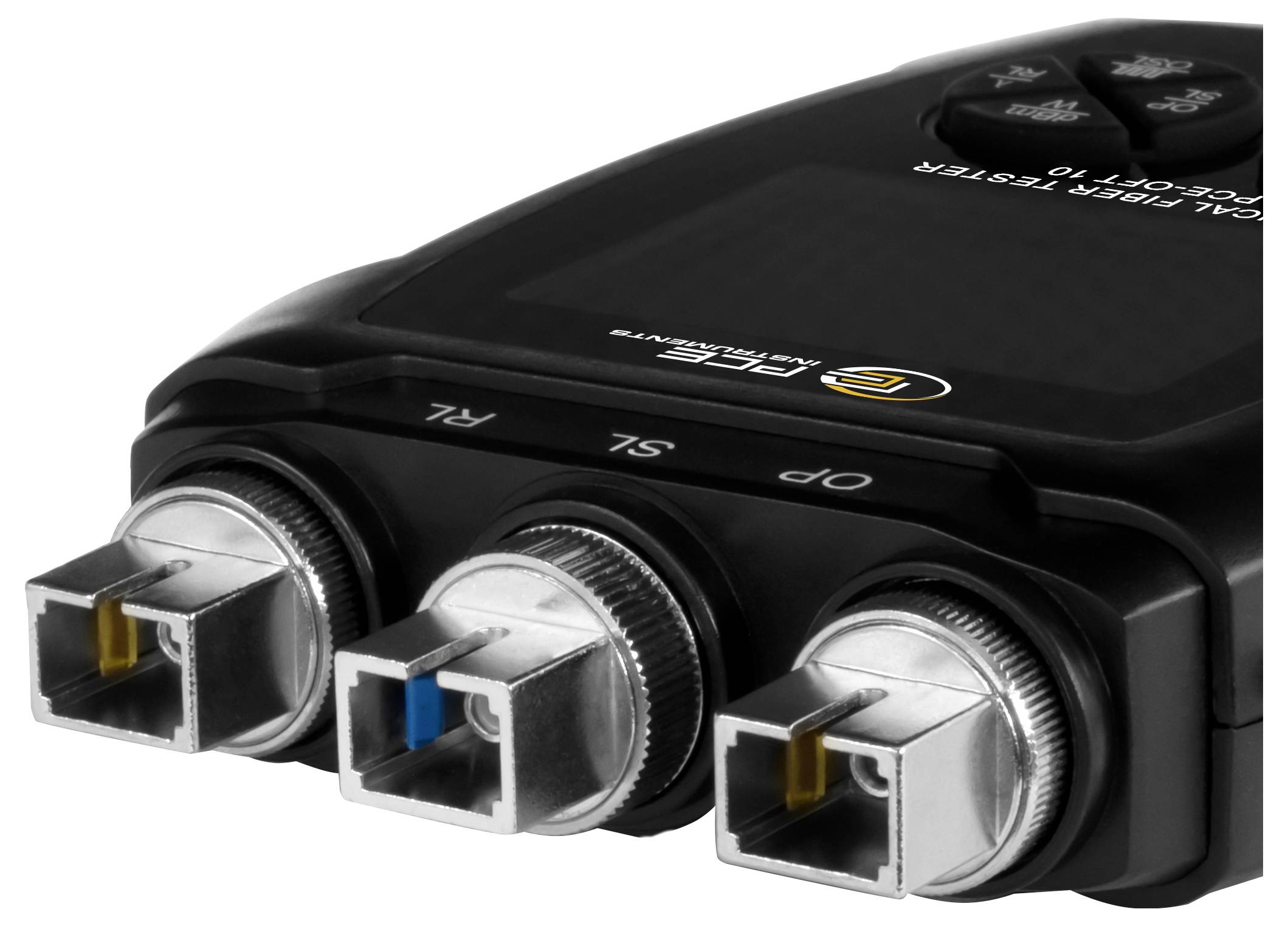

Nahaufnahme eines schwarzen Netzwerk-Switches mit drei Ethernet-Anschlüssen auf weißem Hintergrund, wobei die Anschlüsse für LAN-Verbindungen gekennzeichnet sind.

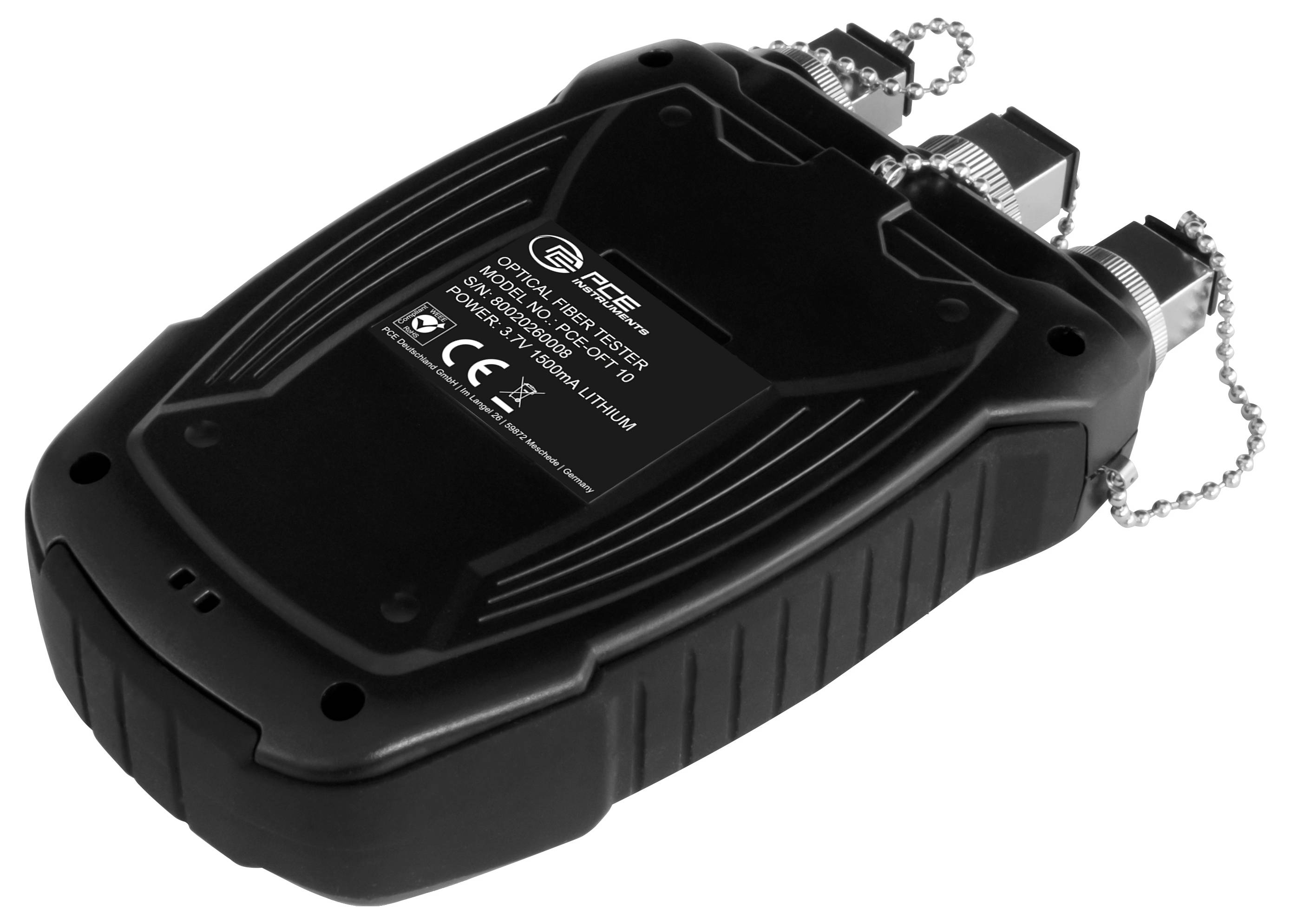

Tragbares elektronisches Testgerät in Schwarz mit kettengekappten Anschlüssen und Etikett, dargestellt auf weißem Hintergrund.

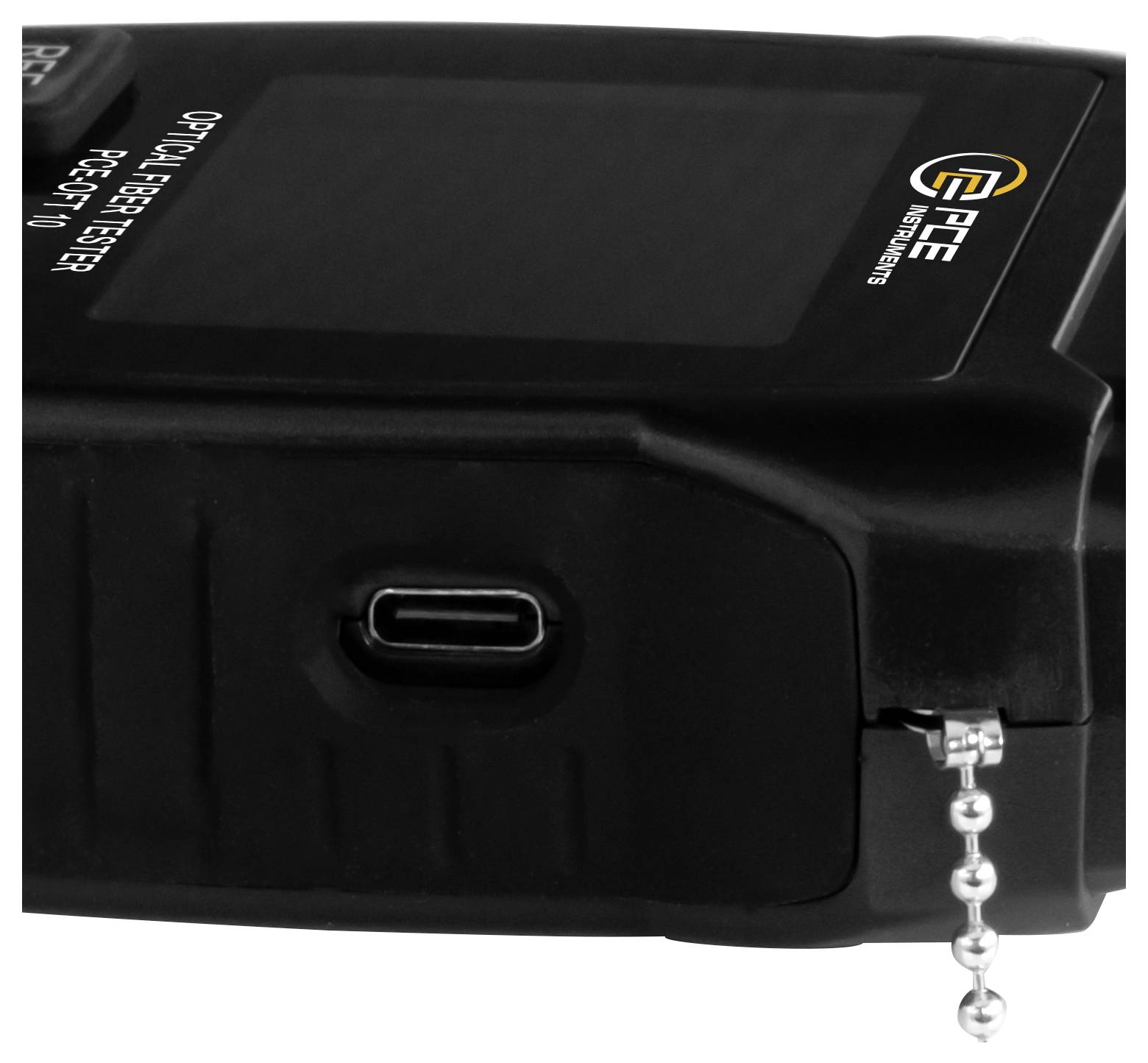

Nahaufnahme eines schwarzen EPE Electronics-Geräts mit USB-C-Anschluss und einer Zugkette auf der Frontplatte.

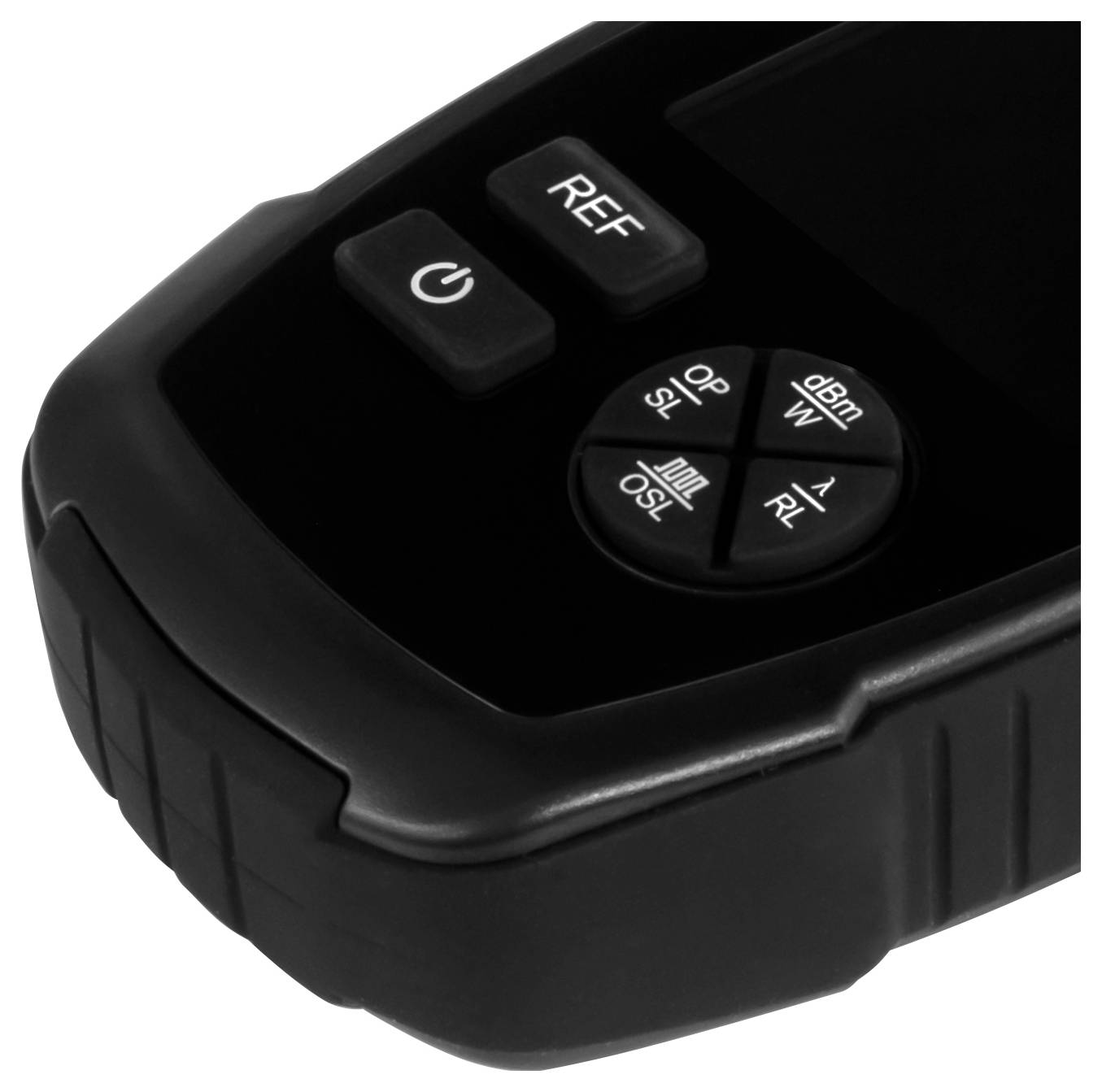

Nahaufnahme eines schwarzen tragbaren Geräts mit einer Einschalttaste, einer „REF"-Taste und einem Vier-Wege-Steuerpad mit Beschriftung für Einstellungen oder Modi.

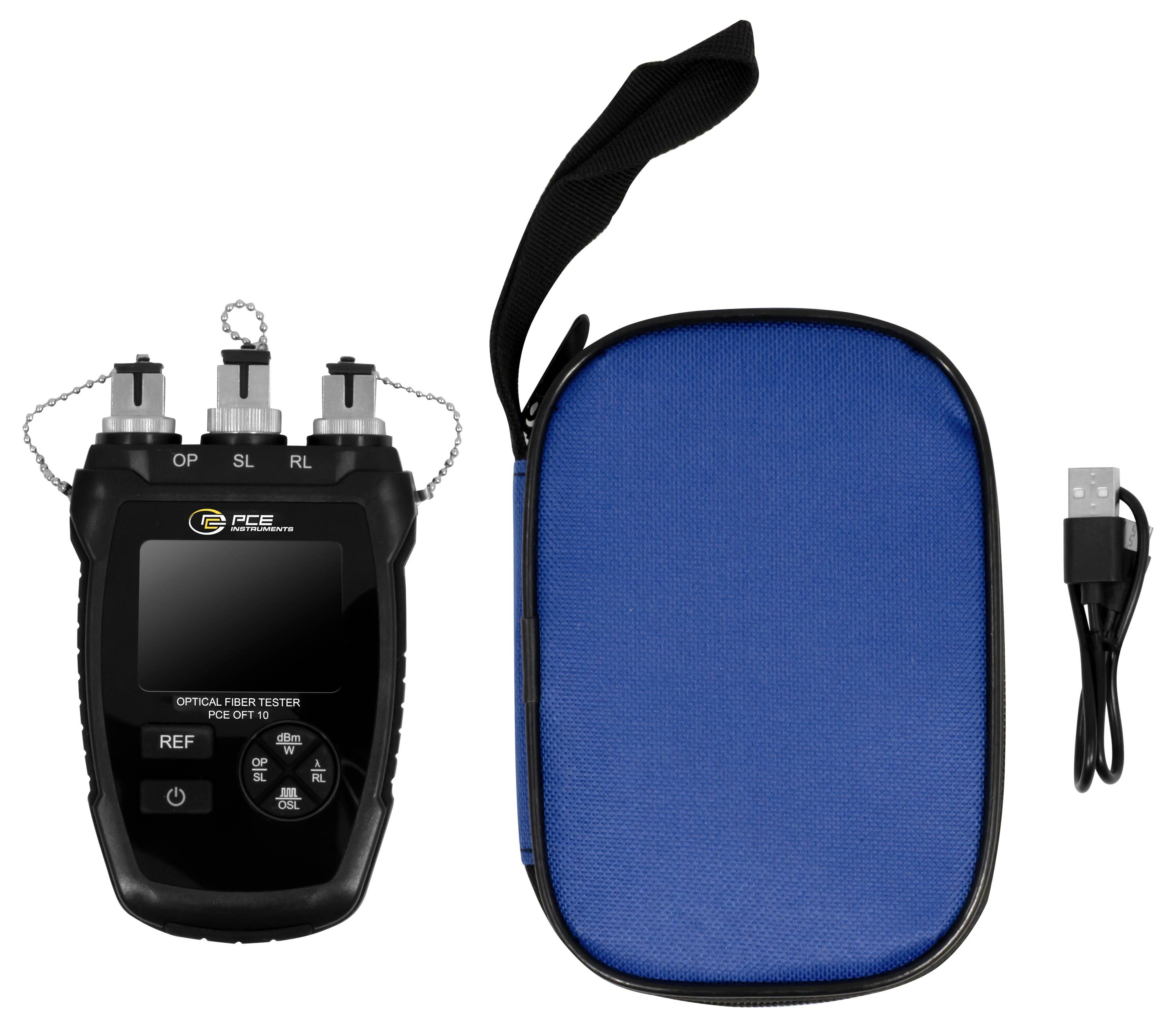

Tragbares optisches Fasertestgerät mit verschlossenen Anschlüssen, blauer Reißverschlusstasche und USB-Kabel auf weißem Hintergrund.

1/7

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 85.95 / Stück)

CHF 85.95

inkl. MwSt.

nur CHF 10.00

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PCE Instruments LWL-Tester PCE-OFT 10 |Messbereich -70 ... +10 dBm |Auflösung 0,01 dBm |Einheiten dBm, Hz, nW

Optischer Leistungsmesser (OP): 850 ... 1650 nm
Rotlichtquelle RL (VFL): 650 nm
Optische Lichtquelle (Light Source): 1310, 1550 nm
Ladeschnittstelle: USB-Typ-C
kompatible Stecker: FC-, SC- und ST
REF-Funktion für relative Leistung und Einfügungsverlust
Kombinierte OPM- und Lichtquellenfunktion
Anzeige für niedrigen Batteriestand

Technische Daten

Leistung
Messbereich -70 ... +10 dBm
Auflösung 0,01 dBm
Allgemeine technische Daten
Einheit(en) dBm, Hz, nW
Display Typ LC-Farbdisplay
Displaygröße 2,3 Zoll
Schnittstelle USB-C
Automatische Abschaltung 30 min
Menüsprache Englisch (US), Englisch (GB)
Schutzklasse (Gerät) IP20
Spannungsversorgung 5 V DC (USB-C)
Akku/Batterie 1 x 3,7 V 102550 , Lithium-Ionen Akku
Kapazität 1500 mAh
Leistung 5,55 Wh
Betriebsbedingungen -20 ... 50 °C , 0 ... 90 % r. F.
Lagerbedingungen -20 ... 50 °C , 0 ... 90 % r. F.
Abmessungen ( L x B x H ) 145 x 90 x 30 mm
Gewicht 200 g

Produkt-Art: Glasfaserprüfgerät

Funktion: Leitungsverfolgung
Unterbrechung
Identifikation
Durchgang

Anzeige: LCD

Optische Anzeige: Ja

Abm.: (L x B x H) 145 x 90 x 30 mm

: Werksstandard (ohne Zertifikat)

Gewicht: 200 g

Bereich: Netzwerk

Breite: 90 mm

Höhe: 30 mm

Länge: 145 mm

Typ: PCE-OFT 10

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3841680 Glasfaserprüfgerät PCE-OFT 10 PCE Instruments Netzwerk

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3841680 Glasfaserprüfgerät PCE-OFT 10 PCE Instruments Netzwerk

Beschreibung

Der LWL-Tester vereint optischen Leistungsmesser (OPM), optische Lichtquelle und Rotlichtquelle (VFL) in einem kompakten Messgerät zur Prüfung von Glasfaserverbindungen. Als vielseitiger Glasfaser-Tester ermöglicht er die Messung der optischen Leistung, die Bestimmung der Lichtdämpfung sowie die schnelle Lokalisierung von Fehlerstellen und Faserbrüchen in Glasfaserkabeln. Der Lichtwellenleiter-Tester eignet sich für Installation, Wartung und Fehlersuche in LWL-Netzen.

Der integrierte optische Leistungsmesser (OPM) unterstützt Wellenlängen von 850 bis 1650 nm (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 und 1650 nm) und deckt einen Messbereich von -70 bis +10 dBm ab. Über die REF-Funktion kann ein Referenzwert gespeichert werden, um relative Leistung sowie den Einfügungsverlust zuverlässig zu bestimmen.

Die optische Lichtquelle (Light Source) arbeitet mit 1310 und 1550 nm und eignet sich ideal für Dämpfungsmessungen an Singlemode-Glasfasern. Dank der kombinierten OPM- und Lichtquellenfunktion können Messungen mit dem LWL-Tester besonders komfortabel durchgeführt werden. Zusätzlich stehen Modulationsfrequenzen von 270, 1000 und 2000 Hz zur Verfügung.

Für die schnelle Fehlersuche verfügt der LWL-Tester über eine integrierte Rotlichtquelle (RL/VFL) mit einer Wellenlänge von 650 nm. Dauerlicht oder Blinkbetrieb machen Faserbrüche, Knickstellen sowie fehlerhafte Steckverbindungen entlang des Glasfaserkabels sichtbar.

Die Anschlüsse vom LWL-Tester für OPM, Lichtquelle und VFL sind mit FC-, SC- und ST-Steckern kompatibel und durch Schutzkappen vor Verschmutzung geschützt. Der integrierte Akku wird bequem über eine USB-Typ-C-Ladeschnittstelle aufgeladen. Eine Batteriestandsanzeige sowie die zuschaltbare automatische Abschaltung nach 30 Minuten ohne Bedienung sorgen für einen effizienten Betrieb.

Der Glasfaser-Tester ist ideal für Service- und Wartungsarbeiten an FTTH-, Telekommunikations- und Datennetzen sowie für den Einsatz durch Netzwerktechniker, Elektroinstallateure und Servicetechniker geeignet.
