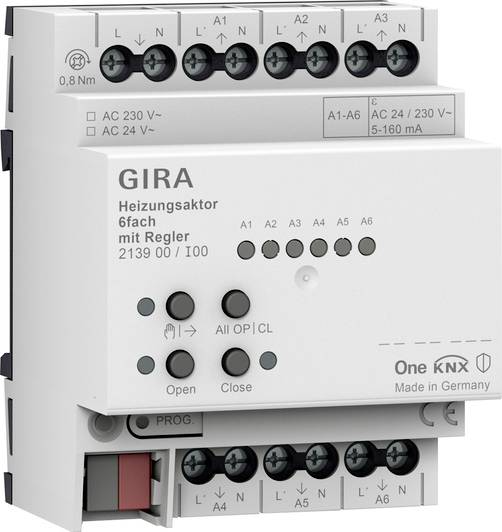

GIRA 213900 Heizungsaktor REG

Heizungsaktor 6fach mit Regler für Gira One und KNX Merkmale: Funktion im Gira One System - Einzelraumregelung möglich durch feste Regler und Ventilausgangspaarung. - Aktor zum Schalten elektrothermischer Stellantriebe in Heiz- und Kühlsystemen. - Die Ausgänge sind kurzschluss- und überlastsicher. - Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar. - Handbedienung der Ausgänge. - Wärmebedarfsmeldung z. B. an eine Wärmepumpe in Kombination mit Schaltaktor 1fach 16 A mit Binäreingang 3fach (Best. Nr. 5061 00) oder Schaltaktor 2fach / Jalousieaktor 1fach 16 A mit Binäreingang 3fach (Best. Nr. 5062 00) Ventilausgänge - 6 voneinander unabhängige elektronische Ventilausgänge. - Ventilansteuerung mit Charakteristik "stromlos geöffnet" oder "stromlos geschlossen" je Ausgang parametrierbar. - Schutz gegen festsitzende Ventile durch intelligente Ventilspülung mit der Dauer 5 min und einem Zyklus von 1 Woche. - Boost-Funktion zum schnellen Aufheizen bei Heizkörpern Verbrauchern (elektrisch oder wassergeführt). Raumtemperaturregler - 6 unabhängige Regler für Heiz- und Kühlbetrieb, optimiert auf das jeweilige Heiz- und Kühlsystem: Fußbodenheizung (elektrisch oder wassergeführt), Heizkörper (elektrisch oder wassergeführt), Fußbodenkühlung - Art der Heizreglung einstellbar. Stetige PI-Regelung oder schaltende 2-Punkt-Regelung. - Betriebsmodi: Komfort, Stand-by, Nachtabsekung und Frost-/Hitzeschutz. - Automatische Wärme-/Kältebedarfsmeldung: Hierbei wertet der Aktor kontinuierlich die Stellgrößen zugeordneter Ausgänge aus und informiert das Gira One System, wenn ein Wärme-/Kältebedarf an einem Ausgang bzw. in einem Heiz-/Kühlkreis besteht. Der verbundene Schaltaktor schließt oder öffnet in Abhängigkeit der Wärme-/Kältebedarfsmeldung sein Relais. Hierdurch lassen sich Brenner- und Kesselsteuerungen, die über geeignete Steuereingänge verfügen, ansteuern (z. B. bedarfsgerechtes Umschalten zwischen Reduzier- und Komfortsollwert in einer zentralen Brennwerttherme oder Wärmepumpen). - Grenzwertvorgabe für die Fußbodentemperatur. - Manuelle oder automatische Fenster-auf-Erkennung bei Temperaturabsenkung inkl. Festlegung der Dauer des Frostschutzes. - Fensterkontaktabfrage und Visualisierung in der Smart Home App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum Heizbetriebsmodus Frostschutz. - Abfrage einer Heizen/Kühlen Umschaltung z. B. mittels Binäreingang einer Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen) an Heizungsregler weiterleiten zu können. Funktion im Gira KNX System - Heizungsaktor mit integriertem Raumtemperaturregler zur Ansteuerung von elektrothermischen Stellantrieben für Heiz- und Kühlanlagen. Ventilausgänge - 6 voneinander unabhängige elektronische Ventilausgänge. - Ventilausgang 1 kann als Vorlage für andere Ventilausgänge genutzt werden. - Meldung der größten Stellgröße des Aktor parametrierbar. - Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar. - Ventilansteuerung (spannungslos geöffnet / geschlossen) je Ausgang parametrierbar. - Stellgrößeneingang: "schaltend - 1 Bit" und "stetig - 1 Byte". - Ventilansteuerung: "schaltend - 1 Bit", "stetig - 1 Byte PWM" oder "stetig - 1 Byte Stellgrößen-Grenzwert". - Statusrückmeldungen konfigurierbar. - Ausfallmeldung der Ventil-Betriebsspannung konfigurierbar. - Überlast- und Kurzschlussmeldung separat für jeden Ventilausgang einstellbar. - Wärmebedarfs- und Pumpensteuerung. Festsitzschutz verhindert das Festsitzen der Pumpe. - Sommer- oder Winterbetrieb über ein Objekt wählbar. - Jeder Ventilausgang kann in einer Zwangsposition verriegelt werden. Für Sommer- und Winterbetrieb sind unterschiedliche Stellgrößenwerte parametrierbar. - Zyklische Überwachung der Stellgröße jedes Ausgangs. - Automatische Ventilspülung. - Betriebsstundenzähler je Ausgang konfigurierbar. - Servicebetrieb zur Wartung oder Installation von Ventilantrieben. - Handbedienung der Ausgänge unabhängig vom KNX. - Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Ventilausgang einstellbar. - Verschiedene aktiv sendende Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmier- vorgang global verzögern. Raumtemperaturregler - 12 unabhängige Raumtemperaturregler. - Raumtemperaturregler 1 kann als Vorlage für andere Raumtemperaturregler genutzt werden. - Betriebsmodi: Komfort, Standby, Nacht und Frost-/Hitzeschutz. - Jedem Betriebsmodus können eigene Temperatursollwerte zugeordnet werden. - Solltemperaturvorgabe: relativ (Ableitung aus Basissollwert) oder absolut (unabhängige Solltemperaturen für jeden Betriebsmodus). - Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar. - Anwesenheitserkennung durch Präsenztaste oder Präsenzmelder. - Umschaltung der Betriebsmodi gemäß KNX Spezifikation. - Frost-/Hitzeschutzumschaltung durch Fensterstatus oder Temperatursturzerkennung. - Betriebsarten: "Heizen", "Kühlen", "Heizen und Kühlen" jeweils mit oder ohne Zusatzstufe. - Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder 2-Punkt-Regelung (schaltend). - Verschiedene Arten der Heizung und Kühlung einstellbar. - Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit) und 2-Punkt-Regler (Hysterese) einstellbar. - Automatisches oder objektorientiertes Umschalten zwischen "Heizen" und "Kühlen". - Sperren der Stellgrößenausgänge über Objekte möglich. - Raumtemperaturmessung über bis zu zwei externe KNX Temperaturfühler. Messwertbildung der externen Fühler parametrierbar oder zyklische Überwachung. - Die Ist- und Solltemperaturen können nach einer parametrierbaren Abweichung auf den Bus (auch zyklisch) ausgegeben werden. - Getrennte oder gemeinsame Stellgrößenausgabe im Heiz- und Kühlbetrieb (4-Rohr oder 2-Rohr-System). - Stellgrößenbegrenzung möglich. - Fußbodentemperaturbegrenzung im Heizbetrieb und Kühlbetrieb möglich. - Solltemperaturbegrenzung im Kühlbetrieb möglich. - Solltemperaturanhebung im Heizbetrieb möglich. - Boost-Funktion zum schnellen Aufheizen oder Abkühlen. - Szenen: Bis zu 64 interne Szenen sind je Regler parametrierbar. Inkl. Szenenspeicherfunktion und Erweiterer Szenenabruf (Toggeln von Szenen). Logikfunktionen - Das Gerät verfügt über acht interne Logikfunktionen. - Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen). - 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte. - Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt. - Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen. - Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten. Inkl. Vorgabe der 1-Bit-Ausgabewerte. - Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten. Hinweise: - Updatefähigkeit über den Gira Projekt Assistenten (GPA). Lieferumfang: - Anschluss- und Abzweigklemme im Lieferumfang enthalten.
