Name: Fischer 510924 FH II 10/25 S A4 Hochleistungsanker 84 mm 10 mm 50 St.
Brand: Fischer
SKU: 484184
Availability: BackOrder

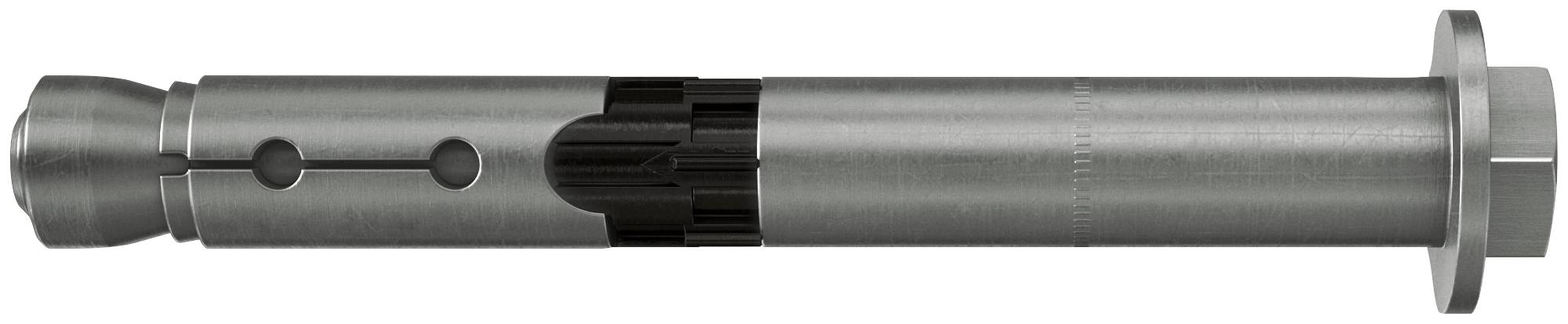

Mechanisches Metallteil aus Zylinder mit Bohrungen und Flanschende, horizontal auf weißem Hintergrund dargestellt.

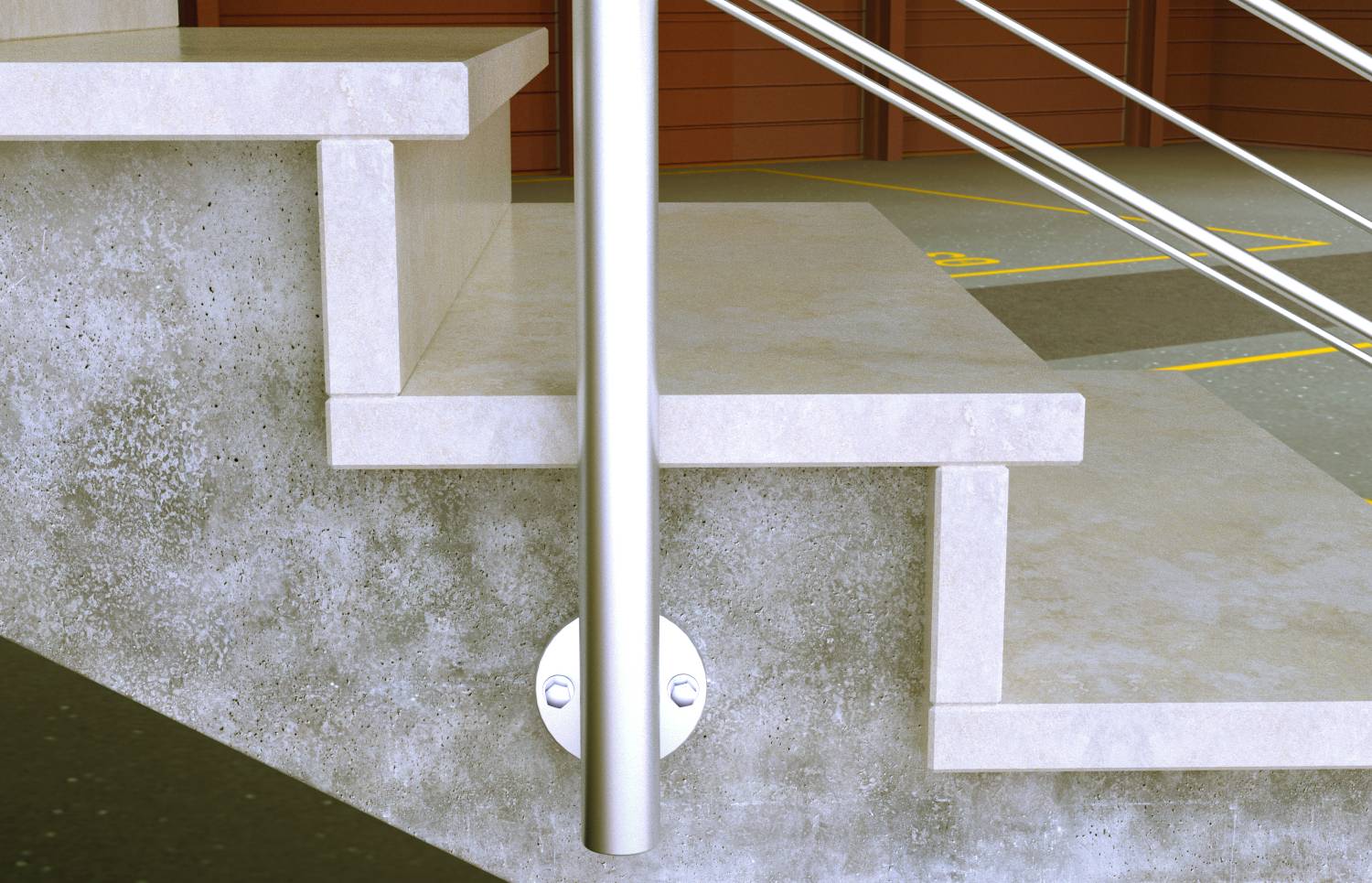

Nahaufnahme eines Metallgeländers, das auf einer Betontrepe und einem Treppenabsatz montiert ist, mit einer Treppe mit gelben Kantenmarkierungen im Hintergrund.

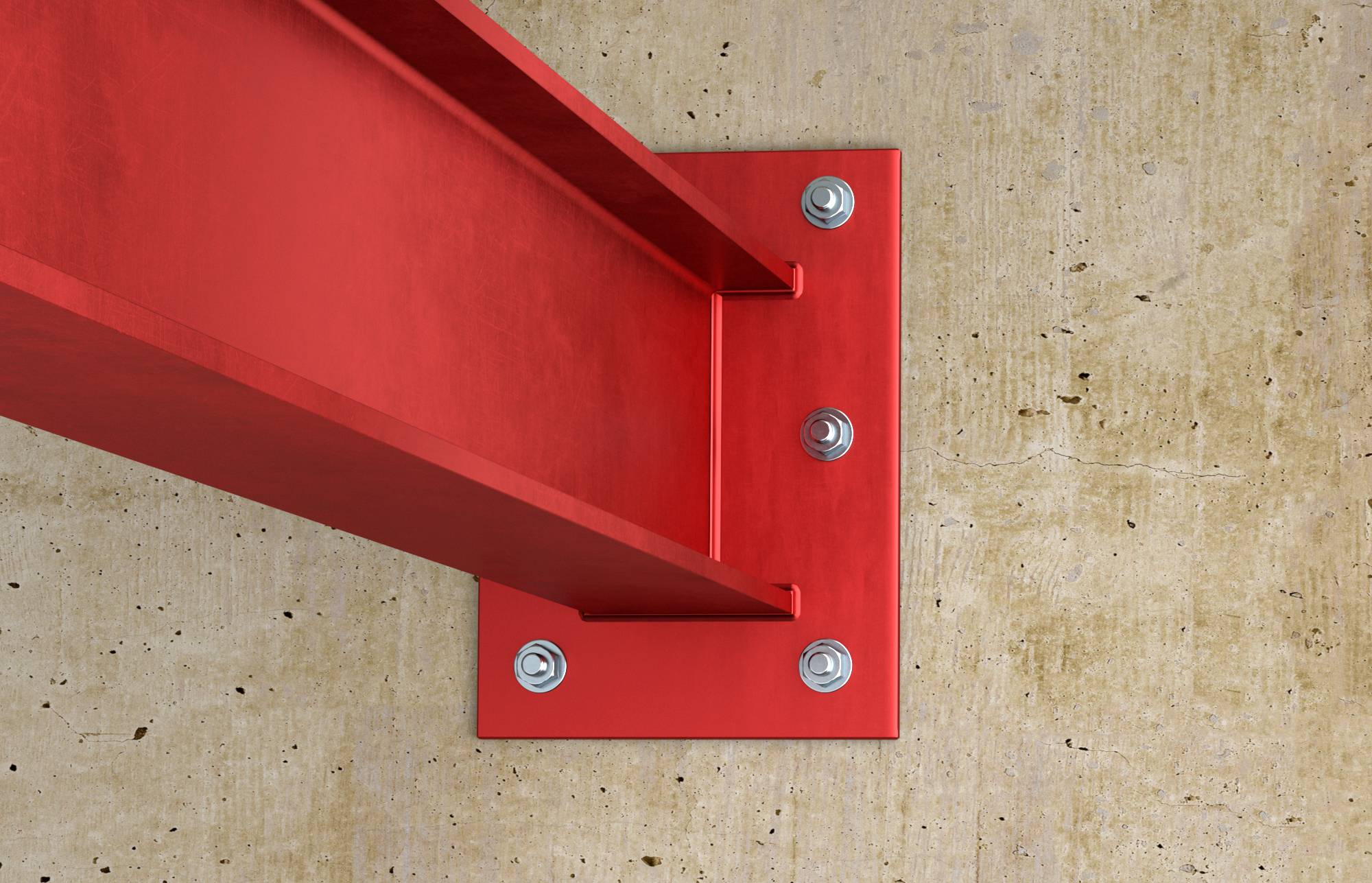

Nahaufnahme eines roten Stahlträgers, der mit einer rechteckigen Befestigungsplatte und vier sichtbaren Bolzen an einer Betonwand verschraubt ist.

Fischer 510924 FH II 10/25 S A4 Hochleistungsanker 84 mm 10 mm 50 St.-3

1/4

Lieferung Fr., 20. Nov.

2 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 437.95 / Stück)

CHF 437.95

inkl. MwSt.

Kostenfreier Versand

Nur noch 2 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Hochleistungsanker

Herstellerinformation

Highlights & Details

Höchster Montagekomfort durch schnelle Verspreizung.
Visuelle Setzkontrolle für zulassungskonforme Befestigung.
Kein Drehmomentschlüssel notwendig.
Hohe Flexibilität: Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden.

Technische Daten

Durchmesser: 10 mm

Produkt-Art: Hochleistungsanker

Material: Stahl

Länge: 84 mm

Schrauben-Ø: 6 mm

Abm.: (Ø x L) 10 mm x 84 mm

Geeignet für: Beton
Naturstein

Inhalt: 50 St.

Material-Eigenschaft: rostfrei

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Durchmesser

Abm.

Inhalt

Fischer 090933 FH II 10/10 S K NV Hochleistungsanker 10 mm 1 Set

Bestell-Nr.:3065933

Sofort-Lieferung Di., 27. Okt.

15 Set(s)Conrad Electronic

10 mm

(Ø) 10 mm

1 Set

Stück

Min.: 1

Vielfache: 1

CHF 8.75^*

Fischer 090934 FH II 12/10 S K NV Hochleistungsanker 12 mm 1 Set

Bestell-Nr.:3065935

Sofort-Lieferung Di., 27. Okt.

31 Set(s)Conrad Electronic

12 mm

(Ø) 12 mm

1 Set

Stück

Min.: 1

Vielfache: 1

CHF 9.20^*

Fischer 44884 FH II 12/10 S Hochleistungsanker 90 mm 12 mm 50 St.

Bestell-Nr.:477691

Lieferung Fr., 20. Nov.

30 Set(s)Conrad Electronic

12 mm

(Ø x L) 12 mm x 90 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 161.95^*

Fischer 44885 FH II 12/25 S Hochleistungsanker 105 mm 12 mm 50 St.

Bestell-Nr.:477692

Lieferung Fr., 20. Nov.

30 Set(s)Conrad Electronic

12 mm

(Ø x L) 12 mm x 105 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 197.95^*

Fischer 44886 FH II 12/50 S Hochleistungsanker 130 mm 12 mm 25 St.

Bestell-Nr.:477693

Lieferung Fr., 20. Nov.

30 Set(s)Conrad Electronic

12 mm

(Ø x L) 12 mm x 130 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Fischer 44887 FH II 15/10 S Hochleistungsanker 106 mm 15 mm 25 St.

Bestell-Nr.:477694

Lieferung Fr., 20. Nov.

30 Set(s)Conrad Electronic

15 mm

(Ø x L) 15 mm x 106 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Fischer 44888 FH II 15/25 S Hochleistungsanker 121 mm 15 mm 25 St.

Bestell-Nr.:477695

Lieferung Fr., 20. Nov.

30 Set(s)Conrad Electronic

15 mm

(Ø x L) 15 mm x 121 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 131.95^*

Fischer 44889 FH II 15/50 S Hochleistungsanker 146 mm 15 mm 25 St.

Bestell-Nr.:477696

Lieferung Fr., 20. Nov.

14 Set(s)Conrad Electronic

15 mm

(Ø x L) 15 mm x 146 mm

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 157.95^*

Fischer 44894 FH II 18/25 S Hochleistungsanker 132 mm 18 mm 20 St.

Bestell-Nr.:477697

Lieferung Fr., 20. Nov.

30 Set(s)Conrad Electronic

18 mm

(Ø x L) 18 mm x 132 mm

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Fischer 44896 FH II 18/50 S Hochleistungsanker 157 mm 18 mm 20 St.

Bestell-Nr.:477698

Lieferung Fr., 20. Nov.

14 Set(s)Conrad Electronic

18 mm

(Ø x L) 18 mm x 157 mm

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 484184 Fischer 510924 FH II 10/25 S A4 Hochleistungsanker 84 mm 10 mm 50 St.

Beschreibung

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Vorteile
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Anwendungen
Geländer
Treppen
Konsolen
Stahlkonstruktionen
Kabeltrassen
Maschinen
Tore
Fassaden

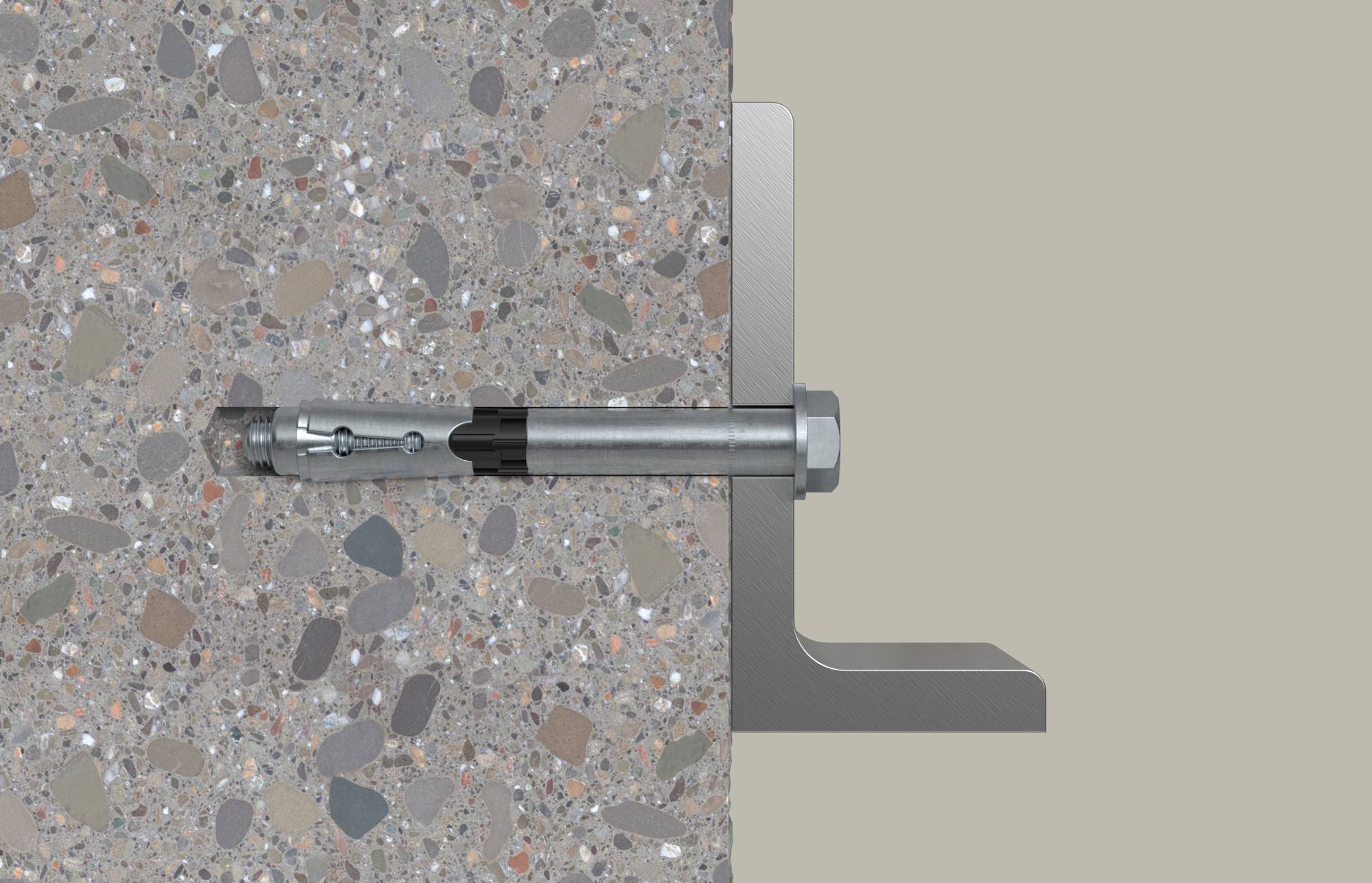

Funktionsweise / Montage
Der FH II ist geeignet für die Durchsteckmontage.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).
