Name: FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

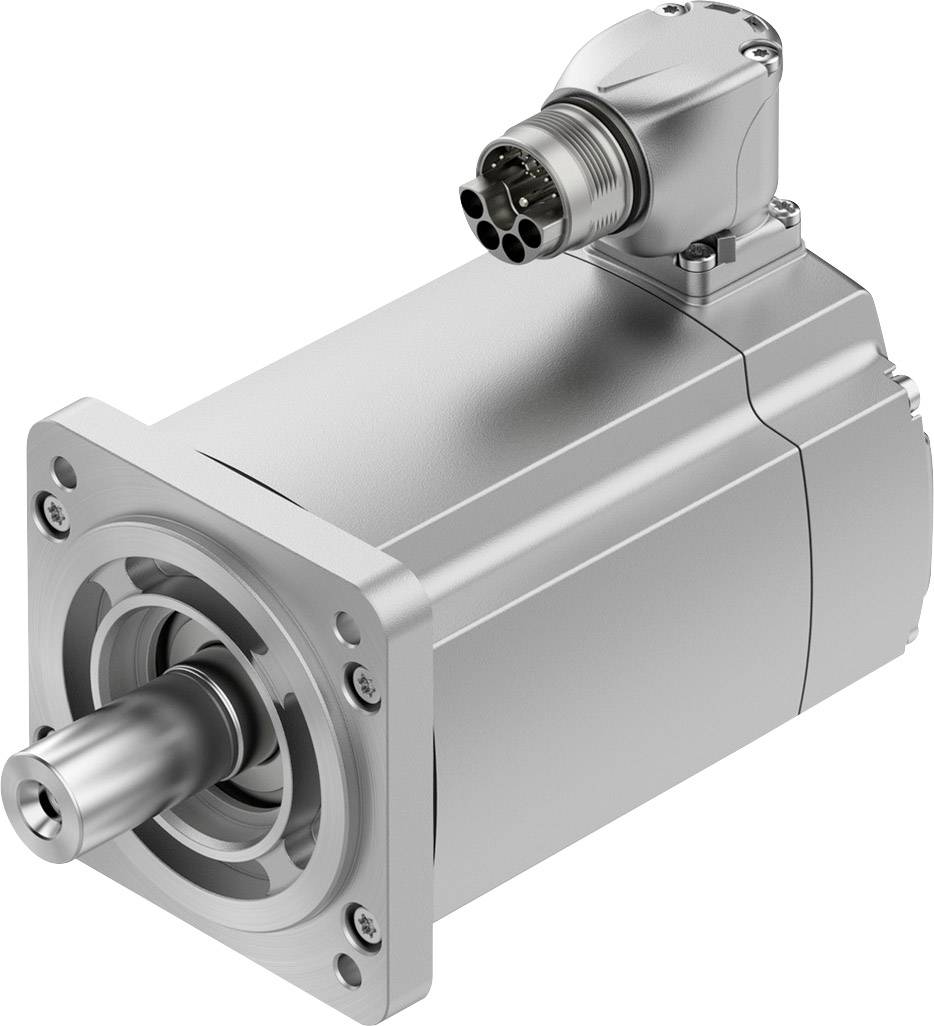

Ein kompakter Servomotor mit einem zylindrischen Metallgehäuse und einer Anschlussbuchse, geeignet für präzise Bewegungssteuerung.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 929.95 / Stück)

CHF 929.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Technische Daten

Umgebungstemperatur: -15 ... 40 °C
Lagertemperatur: -20 ... 70 °C
Max. Aufstellhöhe: 4.000 m
Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1,0% pro 100 m
Relative Luftfeuchtigkeit: 0 - 90 %
Wärmeklasse nach EN 60034-1: F
Max. Wicklungstemperatur: 155 °C
Bemessungsklasse nach EN 60034-1: S1
Temperaturüberwachung: Digitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7: IM B5
IM V1
IM V3
Einbaulage: beliebig
Schutzart: IP40
Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR
IP65 Motorwelle mit RWDR
IP67 für Motorgehäuse inklusive Anschlusstechnik
Rastmoment: < 1,0% vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen: 20.000 h
Schnittstellencode Motor Out: 80P
Elektrischer Anschluss 1, Anschlussart: Hybrid-Stecker
Elektrischer Anschluss 1, Anschlusstechnik: M23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
Verschmutzungsgrad: 2
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Wicklungsschaltart: Stern innen
Polpaarzahl: 5
Stillstandsdrehmoment: 1.46 Nm
Nenndrehmoment: 1.3 Nm
Spitzendrehmoment: 2.8 Nm
Max Drehzahl: 7440 1/min
Max mechanische Drehzahl: 14000 1/min
Nennleistung Motor: 408 W
Dauerstillstandsstrom: 2 A
Motorkonstante: 0.74 Nm/A
Stillstandsdrehmomentkonstante: 0.89 Nm/A
Spannungskonstante Phase-Phase: 53.6 mVmin
Wicklungswiderstand Phase-Phase: 12.4 Ohm
Wicklungsinduktivität Phase-Phase: 39.8 mH
Wicklung Längsinduktivität Ld (Phase): 25 mH
Wicklung Querinduktivität Lq (Phase): 29.8 mH
Elektrische Zeitkonstante: 4.8 ms
Thermische Zeitkonstante: 42 min
Thermischer Widerstand: 0.95 K/W
Messflansch: 250 x 250 x 15 mm
Gesamtabtriebsträgheitsmoment: 1.33 kgcm2
Produktgewicht: 2020 g
Zulässige axiale Wellenbelastung: 120 N
Zulässige radiale Wellenbelastung: 620 N
Rotorlagegeber absolut erfassbare Umdrehungen: 1
Rotorlagegeber Schnittstelle: EnDat 22
Rotorlagegeber Messprinzip: induktiv
Rotorlagegeber Betriebsspannung DC: 5 V
Rotorlagegeber Betriebsspannungsbereich DC: 3.6 ... 14 V
Rotorlagegeber Positionswerte pro Umdrehung: 262.144
Rotorlagegeber Auflösung: 18 Bit
Rotorlagegeber Systemgenauigkeit Winkelmessung: -120 ... 120 arcsec
MTTF, Teilkomponente: 190 Jahre, Rotorlagegeber
MTTFd, Teilkomponente: 380 Jahre, Rotorlagegeber

Produkt-Art: Servomotor

Flansch-Maß: 250 mm

Halte-Moment: 1.46 Nm

Max. Phasen-Strom: 5.4 A

Herst.-Teilenr.: 5255429

Typ: EMMT-AS-80-S-HS-RS

Drehzahl: 3000 U/min

Gewicht: 2020 g

Nenndrehmoment: 1.3 Nm

Nennleistung: 408 W

Nennspannung: 565 V

Nennstrom: 1.76 A

Protokoll: EnDat 2.2

Max. Umgebungstemperatur: 40 °C

Min. Umgebungstemperatur: -15 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2207940 FESTO Servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Beschreibung

• Dynamische, bürstenlose,
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos

• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)

• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
