Name: FESTO Servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A
Brand: FESTO
SKU: 2207824
Availability: BackOrder

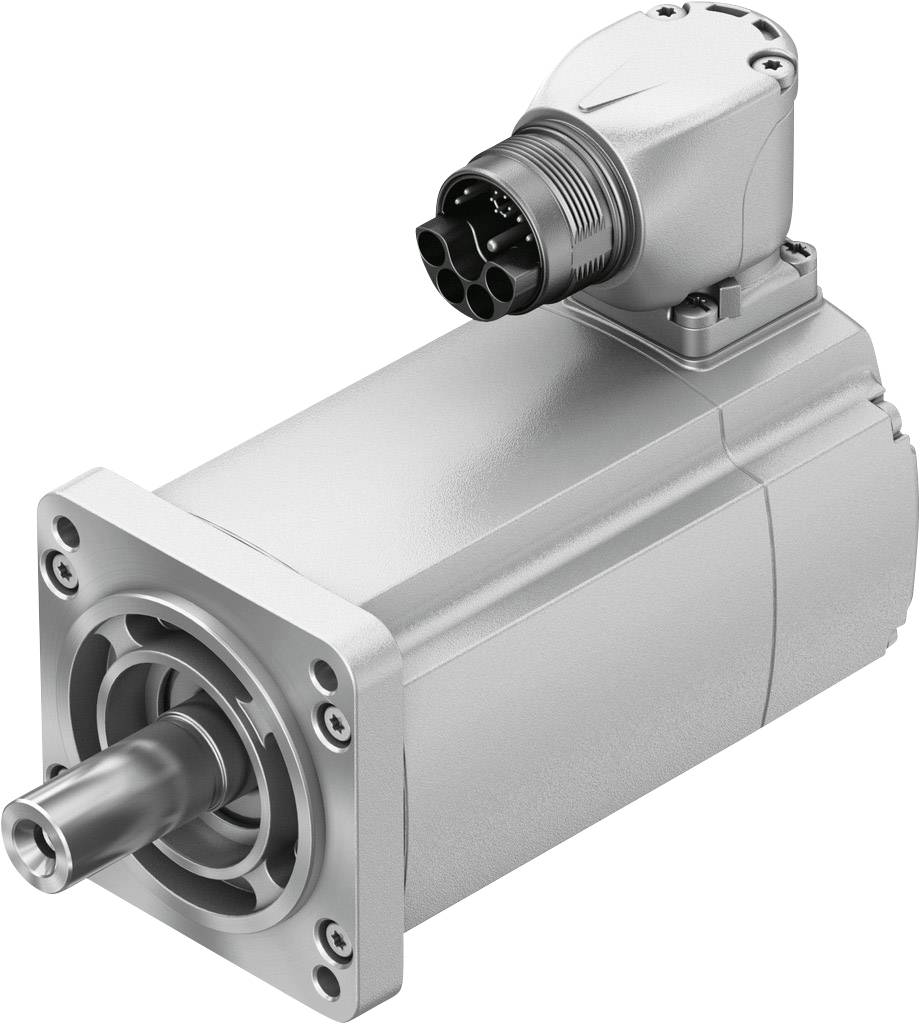

Ein silberner Elektromotor mit abgewinkeltem Anschlussstück an der Oberseite, mit Schrauben am Flansch befestigt. Geeignet für industrielle Anwendungen.

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 944.95 / Stück)

CHF 944.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Technische Daten

Lagertemperatur: -20 °C - +70 °C
Relative Luftfeuchtigkeit: 0 - 90 %
Hinweis zur Umgebungstemperatur: bis 80°C mit Derating -1.5 %/°C
Max. Aufstellhöhe: 4.000 m
Hinweis zur max. Aufstellhöhe: ab 1.000 m nur mit Derating von -1 % pro 100 m
Max. Wicklungstemperatur: 155 °C
Bemessungsklasse nach EN 60034-1: S1
Temperaturüberwachung: Digitale Motortemperaturübertragung per EnDat 2.2
Motorbauform nach EN 60034-7: IM B5, IM V1, IM V3
Einbaulage: beliebig
Hinweis zur Schutzart: IP40 Motorwelle ohne RWDR, IP65 Motorwelle mit RWDR, IP67 für Motorgehäuse inklusive Anschlusstechnik
Rundlaufgenauigkeit, Koaxialität, Planlauf nach DIN SPEC 42955: N
Wuchtgüte: G 2.5
Rastmoment: 1 % vom Spitzendrehmoment
Lebensdauer Lager bei Nennbedingungen: 20.000 h
Schnittstellencode Motor Out: 60P
Elektrischer Anschluss 1, Anschlussart: Hybrid-Stecker
Elektrischer Anschluss 1, Anschlusstechnik: M23x1
Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
Verschmutzungsgrad: 2
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Wicklungsschaltart: Stern innen
Polpaarzahl: 5
Stillstandsdrehmoment: 0.7 Nm
Spitzendrehmoment: 1.6 Nm
Max. Drehzahl: 7.100 1/min
Max. mechanische Drehzahl: 16.000 1/min
Dauerstillstandsstrom: 1.7 A
Spitzenstrom: 5.4 A
Motorkonstante: 0.41 Nm/A
Stillstandsdrehmomentkonstante: 0.49 Nm/A
Spannungskonstante Phase-Phase: 29.9 mVmin
Wicklungswiderstand Phase-Phase: 11.7 Ohm
Wicklungsinduktivität Phase-Phase: 21 mH
Wicklung Längsinduktivität Ld (Phase): 13 mH
Wicklung Querinduktivität Lq (Phase): 15.5 mH
Elektrische Zeitkonstante: 2.1 ms
Thermische Zeitkonstante: 40 min
Thermischer Widerstand: 1.3 K/W
Messflansch: 250 x 250 x 15 mm, Stahl
Gesamtabtriebsträgheitsmoment: 0.169 kgcm²
Zulässige axiale Wellenbelastung: 70 N
Zulässige radiale Wellenbelastung: 350 N
Rotorlagegeber: Encoder absolut multi turn
Rotorlagegeber Herstellerbezeichnung: EQI 1131
Rotorlagegeber absolut erfassbare Umdrehungen: 4.096
Rotorlagegeber Schnittstelle: EnDat 22
Rotorlagegeber Messprinzip: induktiv
Rotorlagegeber Betriebsspannung DC: 5 V
Rotorlagegeber Betriebsspannungsbereich: 3.6 V/DC - 14 V/DC
Rotorlagegeber Positionswerte pro Umdrehung: 524.288
Rotorlagegeber Auflösung: 19 Bit
Rotorlagegeber Systemgenauigkeit Winkelmessung: -120 ... 120 arcsec

Produkt-Art: Servomotor

Herst.-Teilenr.: 5242197

Typ: EMMT-AS-60-S-LS-RM

Drehzahl: 3000 U/min

Gewicht: 1180 g

Nenndrehmoment: 0.64 Nm

Nennleistung: 200 W

Nennspannung: 325 V

Nennstrom: 1.6 A

Pole: 15

Breite: 250 mm

Protokoll: EnDat 2.2

: IP40

Max. Umgebungstemperatur: +40 °C

Min. Umgebungstemperatur: -15 °C

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2207824 FESTO Servomotor 5242197 EMMT-AS-60-S-LS-RM 1.6 A

Beschreibung

• Dynamische, bürstenlose,
permanenterregte SynchronServomotoren
• Extrem geringes Rastmoment –
unterstützt hohen Gleichlauf
auch bei geringen Drehzahlen
• Digitales Absolutmesssystem
wählbar:
– Singleturn
– Multiturn, batterielos

• Einfache Anschlusstechnik
(OCP: One cable plug) – Hybridleitung: Motor- und Anschlussleitung für Versorgung und
Encoder in einem
• Anschlussstecker am Motor
ausrichtbar
• Drehmoment optimiert
• Drehzahl optimiert
• Schutzart:
– IP40 (Motorwelle)
– IP67 (Motorgehäuse mit Anschlusstechnik)
– IP65 (Motorwelle mit Radialwellendichtring aus PTFE)

• Motortemperaturübertragung
digital per EnDat 2.2; Motorschutz über CMMT-AS
• Optional:
– Haltebremse
– Welle mit Passfeder
– Motorwelle mit Radialwellendichtring
