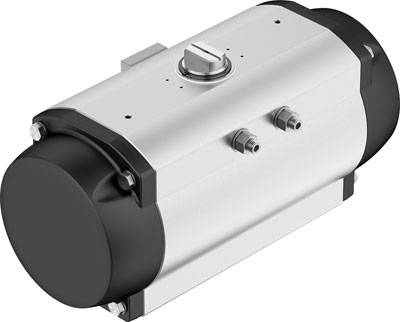

FESTO Schwenkantrieb 8145420 DFPD-N-2300-RP-90-RS60-F16-X-R3-C Gehäusematerial: Aluminium-Knetlegierung 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 3'649.95 / Stück)
CHF 3'649.95
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss für Stellungsregler und Stellungsrückmelder entspricht Norm: VDI/VDE 3845 Größe AA 3
- ATEX-Kategorie Gas: II 2G
- ATEX-Kategorie Staub: II 2D
- Baugröße Stellantrieb: 2300
- Betriebsdruck: 29 - 116 psi
- Betriebsdruck Mpa: 0.2 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel: 1523 Nm
- Drehmoment bei Nennbetriebsdruck und 90° Schwenkwinkel: 885.2 Nm
- Einbaulage: beliebig
- Ex-Umgebungstemperatur: -20°C <= Ta <= +80°C
- Ex-Zündschutzart Gas: Ex h IIC T4 Gb X
- Ex-Zündschutzart Staub: Ex h IIIC T105°C Db X
- Federrückstellmoment bei 90°: 1551 Nm
- Federrückstellmoment bei Schwenkwinkel 0°: 913.2 Nm
- Flanschbohrbild: F16
- Funktionsweise: einfachwirkend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich) - Drucktaupunkt 10°C unter Umgebungs- bzw. Mediumstemperatur
- Hinweis zum Drehmoment: Das Betriebsdrehmoment des Antriebs darf nicht höher sein als das in der ISO 5211 aufgeführte maximal zulässige Drehmoment, bezogen auf die Größe des Befestigungsflansches und der Kupplung.
- Komponente geeignet für Sicherheitsfunktionen: Sicherheitsbauteil
- Konstruktiver Aufbau: Zahnstange/Ritzel
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Lagertemperatur: -20 - 60 °C
- Luftverbrauch bei 0,6 MPa 6 bar, 87 psi pro Zyklus 0°-Nennschwenkwinkel-0°: 84.4 l
- Maritime Klassifizierung: siehe Zertifikat
- Mean Time to Failure dangerous MTTFd: 1126 Jahre
- Nennbetriebsdruck: 6 bar
- Nennbetriebsdruck psi: 87 psi
- Norm Anschluss zur Armatur: ISO 5211
- PFD Probability of Failure on Demand: 0.00078
- Pneumatischer Anschluss: 1/2 NPT
- Produktgewicht: 77972 g
- Safety Integrity Level SIL: Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand - bis SIL 1 high demand mode - bis SIL 3 in redundanter Architektur
- Schließrichtung: rechtsschließend
- Schwenkwinkel: 90 deg
- Sicherheitsfunktion: Steuerventil in Schaltstellung Federückstellung
- UKCA-Zeichen siehe Konformitätserklärung: nach UK EX Vorschriften
- Umgebungstemperatur: -20 - 80 °C
- Ventilanschluss entspricht Norm: VDI/VDE 3845 (NAMUR)
- Verstellbereich Endlage bei 0°: -5 - 5 deg
- Verstellbereich Endlage bei Nennschwenkwinkel: -5 - 5 deg
- Wellenanschluss: T46
- Wellenanschluss Tiefe: 48 mm
- Werkstoff Anschlussplatte: Alu-Knetlegierung, eloxiert
- Werkstoff Deckel: Alu-Druckguss, beschichtet
- Werkstoff Dichtungen: NBR
- Werkstoff Feder: Federstahl
- Werkstoff Gehäuse: Alu-Knetlegierung, eloxiert
- Werkstoff Kolben: Aluminium-Druckguss
- Werkstoff Lager: POM
- Werkstoff Nocke: Stahl
- Werkstoff Schrauben: hochlegierter Stahl rostfrei
- Werkstoff Welle: hochlegierter Stahl rostfrei
- Werkstoffhinweis: RoHS konform
- Zertifikat ausstellende Stelle: DNVGL TAP00001CE - TÜV Rheinland 968/V 1106.00/19
- Zertifiziert für Sicherheitsfunktion nach ISO 13849 und IEC 61508 SIL: Produkt kann eingesetzt werden in SRP/CS bis SIL 2 Low Demand - bis SIL 1 high demand mode - bis SIL 3 in redundanter Architektur
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Schwenkantrieb
- Betriebsdruck (max.)
8 bar
- Herst.-Teilenr.
8145420
- Gewicht
77972 g
- Betriebsdruck (min.)
2 bar
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtungsmaterial
NBR
- Druckluft-Anschluss
1/2" NPT
- Gehäusematerial
Aluminium-Knetlegierung
- Kolbenstangen-Material
Aluminium Druckguss
- Material
Aluminium
- Max. Umgebungstemperatur
+80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Einfachwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2800111 FESTO Schwenkantrieb 8145420 DFPD-N-2300-RP-90-RS60-F16-X-R3-C Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2800111 FESTO Schwenkantrieb 8145420 DFPD-N-2300-RP-90-RS60-F16-X-R3-C Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Schwenkantrieb DFPD-N-2300-RP-90-RS60-F16-X-R3-C Baugröße Stellantrieb=2300, Flanschbohrbild=F16, Schwenkwinkel=90 deg, Verstellbereich Endlage bei 0°=-5 - 5 deg, Verstellbereich Endlage bei Nennschwenkwinkel=-5 - 5 deg
