Name: FESTO Schwenkantrieb 1577238 DRRD-16-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.
Brand: FESTO
SKU: 1944983
Availability: BackOrder

Riesige Technikauswahl
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

Conrad

Ein pneumatischer Zylinder von Festo mit Drehflansch und mehreren Anschlüssen für industrielle Anwendungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 609.95 / Stück)

CHF 609.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schwenkantrieb DRRD-16-180-FH-PA

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Schwenkantrieb

Betriebsdruck (max.): 8 bar

Material (Details): Aluminium-Knetlegierung

Min. Gerätetemperatur: -10 °C

Max. Gerätetemperatur: +60 °C

Herst.-Teilenr.: 1577238

Ausführung: Schwenkantrieb DRRD-16-180-FH-PA Baugröße=16, Dämpfungswinkel=36 deg, Einstellbereich Schwenkwinkel beidseitig=+10 /-100 deg, Schwenkwinkel=180 deg, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Gewicht: 640 g

Baugröße: 16

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium-Knetlegierung

Kolbenstangen-Material: Vergütungsstahl

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betriebsdruck (max.)

Herst.-Teilenr.

FESTO Schwenkantrieb 1577238 DRRD-16-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944983

Lieferung Mi., 4. Nov.

Conrad Electronic

Dieser Artikel

8 bar

1577238

Stück

Min.: 1

Vielfache: 1

CHF 609.95^*

FESTO Schwenkantrieb 1359980 DRRD-25-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944975

Lieferung Mi., 4. Nov.

Conrad Electronic

8 bar

1359980

Stück

Min.: 1

Vielfache: 1

CHF 734.95^*

FESTO Schwenkantrieb 1360248 DRRD-25-180-FH-Y9A Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944976

Lieferung Mi., 4. Nov.

Conrad Electronic

10 bar

1360248

Stück

Min.: 1

Vielfache: 1

CHF 974.95^*

FESTO Schwenkantrieb 1395606 DRRD-20-180-FH-PA 1 St.

Bestell-Nr.:1944977

Lieferung Mi., 4. Nov.

Conrad Electronic

8 bar

1395606

Stück

Min.: 1

Vielfache: 1

CHF 669.95^*

FESTO Schwenkantrieb 1427379 DRRD-20-180-FH-Y9A Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944978

Lieferung Mi., 4. Nov.

Conrad Electronic

10 bar

1427379

Stück

Min.: 1

Vielfache: 1

CHF 839.95^*

FESTO Schwenkantrieb 1503269 DRRD-40-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944979

Lieferung Mi., 4. Nov.

Conrad Electronic

8 bar

1503269

Stück

Min.: 1

Vielfache: 1

CHF 1'454.95^*

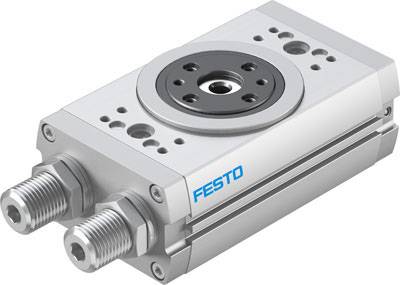

FESTO Schwenkantrieb 1526825 DRRD-35-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944980

Lieferung Mi., 4. Nov.

Conrad Electronic

8 bar

1526825

Stück

Min.: 1

Vielfache: 1

CHF 1'139.95^*

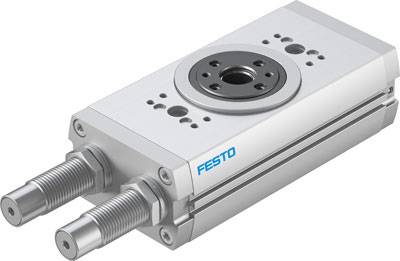

FESTO Schwenkantrieb 1526986 DRRD-40-180-FH-Y9A Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944981

Lieferung Mi., 4. Nov.

Conrad Electronic

10 bar

1526986

Stück

Min.: 1

Vielfache: 1

CHF 1'799.95^*

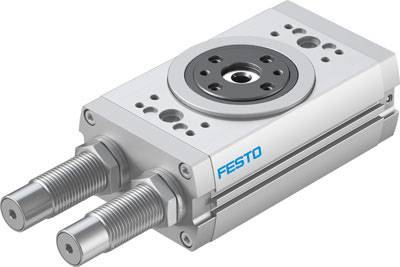

FESTO Schwenkantrieb 1547102 DRRD-35-180-FH-Y9A Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944982

Lieferung Mi., 4. Nov.

Conrad Electronic

10 bar

1547102

Stück

Min.: 1

Vielfache: 1

CHF 1'459.95^*

FESTO Schwenkantrieb 1578512 DRRD-32-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bestell-Nr.:1944984

Lieferung Mi., 4. Nov.

Conrad Electronic

8 bar

1578512

Stück

Min.: 1

Vielfache: 1

CHF 929.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944983 FESTO Schwenkantrieb 1577238 DRRD-16-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944983 FESTO Schwenkantrieb 1577238 DRRD-16-180-FH-PA Gehäusematerial: Aluminium-Knetlegierung 1 St.

Beschreibung

Schwenkantrieb DRRD-16-180-FH-PA

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-Zone III
Einbaulage: beliebig
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Baugröße: 16
Produktgewicht: 640 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Befestigungsart: wahlweise:
Betriebsdruck: 3
Symbol: 991265
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Zahnstange/Ritzel
Pneumatischer Anschluss: M5
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfungswinkel: 36 DEG
Schwenkwinkel: 180 DEG
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Theoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 1.59 NM
Werkstoff Antriebswelle: Vergütungsstahl
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 5 nach ISO 14644-1
Zulässiges Massenträgheitsmoment: 0.0175 KGY
