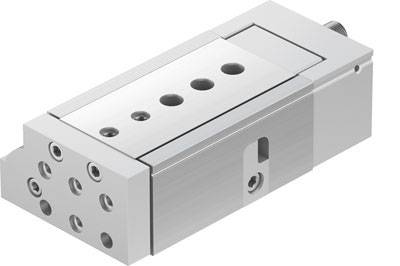

Name: FESTO Mini-Schlitten 570206 DGSL-25-30-EA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.
Brand: FESTO
SKU: 2121423
Availability: BackOrder

Highlights & Details

Technische Daten

Hub: 30 mm
Justierbarer Endlagenbereich / Länge vorne: 11.5 mm
Justierbarer Endlagenbereich / Länge hinten: 5.5 mm
Kolben-Durchmesser: 32 mm
Betriebsart Antriebseinheit: Joch
Dämpfung: kurze elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Führung: Kugelkäfigführung
Konstruktiver Aufbau: Joch,Kolben,Kolbenstange,Schlitten
Positionserkennung: für Näherungsschalter
Betriebsdruck Mpa in MPa (Spanne): 0.1, 0.8
Betriebsdruck in bar (Spanne): 1, 8
Max. Geschwindigkeit: 0.8 m/s
Wiederholgenauigkeit: 0,3 mm
Funktionsweise: doppeltwirkend
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Umgebungstemperatur in °C (Spanne): 0, 60
Aufprallenergie in den Endlagen: 0.55 J
Dämpfungslänge: 1.3 mm
Max. Kraft Fy: 4205 N
Max. Kraft Fz: 4205 N
Max. Moment Mx: 100 Nm
Max. Moment My: 60 Nm
Max. Moment Mz: 60 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf: 415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf: 483 N
Bewegte Masse: 1115 g
Produktgewicht: 2904 g
Alternativanschlüsse: siehe Produktzeichnung
Befestigungsart: mit Durchgangsbohrung
Pneumatischer Anschluss: G1/8
Werkstoffhinweis: Kupfer- und PTFE-frei,RoHS konform
Werkstoff Deckel: Aluminium-Knetlegierung
Werkstoff Dichtungen: HNBR
Werkstoff Gehäuse: Aluminium-Knetlegierung
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Dokumente: Datenblatt zu 570206
Artikelzustand: Neu
Einzelgewicht: 2.904 kg
Ursprungsland**: DE
Zolltarifnummer: 84123100
RoHS konform: Ja
Hersteller: Festo

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Mini-Schlitten

Hublänge: 30 mm

Betriebsdruck (max.): 8 bar

Durchmesser: 32 mm

Material (Details): HNBR

Min. Gerätetemperatur: 0 °C

Max. Gerätetemperatur: 60 °C

Herst.-Teilenr.: 570206

Ausführung: DGSL-25-30-EA

Gewicht: 2904 g

Baugröße: 32

Min. Betriebsdruck: 1 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: HNBR

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 32 mm

Kolbenstangen-Material: Stahl hochlegiert

Kraft (max.): 4205 N

Luftanschluss: G1/8

Material: Aluminium-Knetlegierung

Medium: Druckluft

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: 0 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2121423 FESTO Mini-Schlitten 570206 DGSL-25-30-EA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2121423 FESTO Mini-Schlitten 570206 DGSL-25-30-EA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Beschreibung

Mini-Schlitten DGSL-25-30-EA Hub=30 mm, Justierbarer Endlagenbereich / Länge vorne=11,5 mm, Justierbarer Endlagenbereich / Länge hinten=5,5 mm, Kolben-Durchmesser=32 mm, Betriebsart Antriebseinheit=Joch

Beschreibung

Mini-Schlitten DGSL-25-30-EA Hub=30 mm, Justierbarer Endlagenbereich / Länge vorne=11,5 mm, Justierbarer Endlagenbereich / Länge hinten=5,5 mm, Kolben-Durchmesser=32 mm, Betriebsart Antriebseinheit=Joch
