Name: FESTO Mini-Schlitten 544029 DGSL-20-200-Y3A Hublänge: 200 mm 1 St.
Brand: FESTO
SKU: 1943892
Availability: BackOrder

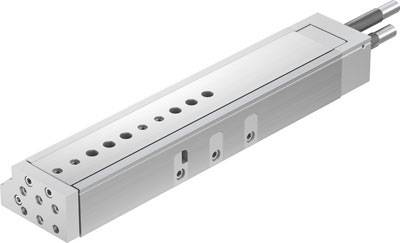

Silberner pneumatischer Linearantrieb mit mehreren Anschlussöffnungen und zwei Kolbenstangen, zur Automationstechnik verwendet.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 1'599.95 / Stück)

CHF 1'599.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 130.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Mini-Schlitten DGSL-20-200-Y3A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Mini-Schlitten

Hublänge: 200 mm

Betriebsdruck (max.): 8 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 544029

Ausführung: Mini-Schlitten DGSL-20-200-Y3A für Positionserkennung, mit hochpräziser hochbelastbarer Kugel-Käfig-Führung und einer sehr hohen Wiederholgenauigkeit, beidseitig hydraulische Stoßdämpfer (Y3). Hub=200 mm, Justierbarer Endlagenbereich / Länge vorne=132 mm, Justierbarer Endlagenbereich / Länge hinten=42 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch

Gewicht: 4356 g

Baugröße: 20

Dichtungsmaterial: HNBR

Druckluft-Anschluss: G1/8"

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 25 mm

Kraft (max.): 295 N

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: 0 °C

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herst.-Teilenr.

Hublänge

FESTO Mini-Schlitten 543910 DGSL-4-10-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2119317

Lieferung Mo., 9. Nov.

Conrad Electronic

543910

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 519.95^*

FESTO Mini-Schlitten 543911 DGSL-4-20-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2119318

Lieferung Mo., 9. Nov.

Conrad Electronic

543911

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 549.95^*

FESTO Mini-Schlitten 543912 DGSL-4-30-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2119319

Lieferung Mo., 9. Nov.

Conrad Electronic

543912

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 584.95^*

FESTO Mini-Schlitten 543913 DGSL-4-10-P1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2119320

Lieferung Mo., 9. Nov.

Conrad Electronic

543913

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 584.95^*

FESTO Mini-Schlitten 543914 DGSL-4-20-P1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2119321

Lieferung Mo., 9. Nov.

Conrad Electronic

543914

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 619.95^*

FESTO Mini-Schlitten 543915 DGSL-4-30-P1A Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2119322

Lieferung Mo., 9. Nov.

Conrad Electronic

543915

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 654.95^*

FESTO Mini-Schlitten 543916 DGSL-6-10-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2119323

Lieferung Mo., 9. Nov.

Conrad Electronic

543916

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 514.95^*

FESTO Mini-Schlitten 543917 DGSL-6-20-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2119324

Lieferung Mo., 9. Nov.

Conrad Electronic

543917

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 529.95^*

FESTO Mini-Schlitten 543918 DGSL-6-30-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2119325

Lieferung Mo., 9. Nov.

Conrad Electronic

543918

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 574.95^*

FESTO Mini-Schlitten 543919 DGSL-6-40-PA Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bestell-Nr.:2119326

Lieferung Mo., 9. Nov.

Conrad Electronic

543919

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 604.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1943892 FESTO Mini-Schlitten 544029 DGSL-20-200-Y3A Hublänge: 200 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1943892 FESTO Mini-Schlitten 544029 DGSL-20-200-Y3A Hublänge: 200 mm 1 St.

Beschreibung

Mini-Schlitten DGSL-20-200-Y3A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 4356 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 1
Symbol: 991263
Werkstoff Dichtungen: HNBR
Konstruktiver Aufbau: Joch
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: Stoßdämpfer progressiv beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 200 MM
Kolben-Ø: 25 mm
Dämpfungslänge: 17 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Bewegte Masse: 1807 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 7 nach ISO 14644-1
Aufprallenergie in den Endlagen: 7 NM
Wiederholgenauigkeit: ±0,01 mm
Betriebsart der Antriebseinheit: Joch
Führung: Kugelkäfigführung
Alternativanschlüsse: siehe Produktzeichnung
Max. Kraft Fy: 4600 N
Max. Kraft Fz: 4600 N
Max. Moment Mx: 90 NM
Max. Moment My: 80 NM
Max. Moment Mz: 80 NM
Max. Geschwindigkeit: 0.8 M/S
Justierbarer Endlagenbereich / Länge vorne: 132 MM
Justierbarer Endlagenbereich / Länge hinten: 42 MM
