Name: FESTO Führungszylinder 170859 DFM-32-80-P-A-GF Hublänge: 80 mm 1 St.
Brand: FESTO
SKU: 1938250
Availability: BackOrder

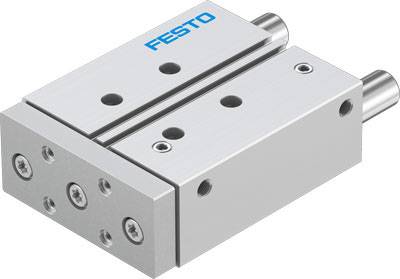

Pneumatischer Schlitten von Festo, bestehend aus zwei parallelen Platten mit Schrauben und zylindrischen Verdrahtungen, in Silber.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 427.95 / Stück)

CHF 427.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Führungszylinder DFM-32-80-P-A-GF

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 80 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 170859

Ausführung: Führungszylinder DFM-32-80-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=80 mm, Kolben-Durchmesser=32 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Gewicht: 2808 g

Baugröße: 32

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/8"

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 32 mm

Kraft (max.): 482 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1938250 FESTO Führungszylinder 170859 DFM-32-80-P-A-GF Hublänge: 80 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938250 FESTO Führungszylinder 170859 DFM-32-80-P-A-GF Hublänge: 80 mm 1 St.

Beschreibung

Führungszylinder DFM-32-80-P-A-GF

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 2808 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 46143
Symbol: 991737
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 80 MM
Kolben-Ø: 32 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 415 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 482 N
Bewegte Masse: 1450 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.4 NM
Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 MM
Betriebsart der Antriebseinheit: Joch
Führung: Gleitführung
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 166 N
Alternativanschlüsse: siehe Produktzeichnung
Max. Kraft Fy: 1227 N
Max. Kraft Fy statisch: 1227 N
Max. Kraft Fz: 1227 N
Max. Kraft Fz statisch: 1227 N
Max. Moment Mx: 47.84 NM
Max. Moment Mx statisch: 47.84 NM
Max. Moment My: 35.57 NM
Max. Moment My statisch: 35.57 NM
Max. Moment Mz: 35.57 NM
Max. Moment Mz statisch: 35.57 NM
Max. Geschwindigkeit: 0.8 M/S
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 8.01 NM
