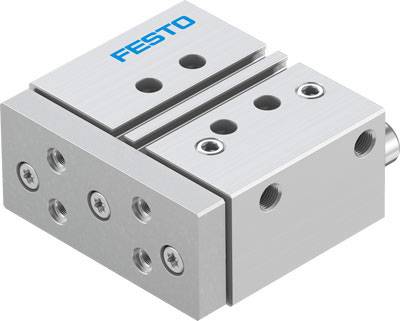

Name: FESTO Führungszylinder 170848 DFM-25-25-P-A-GF Hublänge: 25 mm 1 St.
Brand: FESTO
SKU: 1938239
Availability: BackOrder

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 317.95 / Stück)

CHF 317.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Führungszylinder DFM-25-25-P-A-GF

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Führungszylinder

Hublänge: 25 mm

Betriebsdruck (max.): 10 bar

Material (Details): Aluminium-Knetlegierung

Herst.-Teilenr.: 170848

Ausführung: Führungszylinder DFM-25-25-P-A-GF mit integrierter Führung. Schwerpunktsabstand der Nutzlast zur Jochplatte=50 mm, Hub=25 mm, Kolben-Durchmesser=25 mm, Betriebsart Antriebseinheit=Joch, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig

Gewicht: 1308 g

Baugröße: 25

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/8"

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 25 mm

Kraft (max.): 295 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1938239 FESTO Führungszylinder 170848 DFM-25-25-P-A-GF Hublänge: 25 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1938239 FESTO Führungszylinder 170848 DFM-25-25-P-A-GF Hublänge: 25 mm 1 St.

Beschreibung

Führungszylinder DFM-25-25-P-A-GF

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1308 G
Werkstoff Gehäuse: Aluminium-Knetlegierung
Betriebsdruck: 46143
Symbol: 991737
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Führung
Pneumatischer Anschluss: G1/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 25 MM
Kolben-Ø: 25 mm
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Bewegte Masse: 669 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.3 NM
Schwerpunktsabstand der Nutzlast zur Jochplatte xs: 50 MM
Betriebsart der Antriebseinheit: Joch
Führung: Gleitführung
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs: 116 N
Alternativanschlüsse: siehe Produktzeichnung
Max. Kraft Fy: 810.7 N
Max. Kraft Fy statisch: 810.7 N
Max. Kraft Fz: 810.7 N
Max. Kraft Fz statisch: 810.7 N
Max. Moment Mx: 27.56 NM
Max. Moment Mx statisch: 27.56 NM
Max. Moment My: 15.4 NM
Max. Moment My statisch: 15.4 NM
Max. Moment Mz: 15.4 NM
Max. Moment Mz statisch: 15.4 NM
Max. Geschwindigkeit: 0.8 M/S
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub: 5.9 NM

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
