FESTO 577210 ADNGF-20-20-PPS-A Kompaktzylinder Gehäusematerial: Polyphenylensulfid Hublänge: 20 mm 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

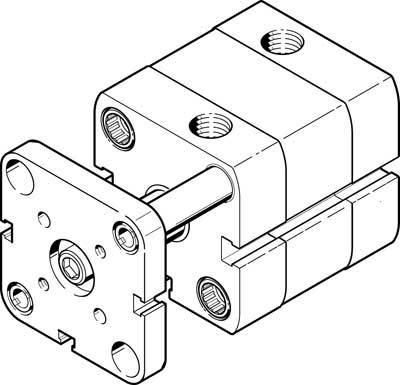

Eine technische Zeichnung eines pneumatischen Zylinders mit mehreren Anschlussöffnungen und einem ausfahrbaren Kolben, dargestellt in isometrischer Ansicht.

Eine technische Zeichnung eines pneumatischen Zylinders mit mehreren Anschlussöffnungen und einem ausfahrbaren Kolben, dargestellt in isometrischer Ansicht.

FESTO

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 115.95 / Stück)

CHF 125.95

-8 %

CHF 115.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADNGF-20-20-PPS-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 20 mm

Min. Betriebsdruck: 1.9 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium

Herst.-Teilenr.: 577210

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Gewicht: 161 g

Baugröße: 20

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: M5

Gehäusematerial: Polyphenylensulfid

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 188 N

Material: Polyphenylensulfid

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1939941 FESTO 577210 ADNGF-20-20-PPS-A Kompaktzylinder Gehäusematerial: Polyphenylensulfid Hublänge: 20 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939941 FESTO 577210 ADNGF-20-20-PPS-A Kompaktzylinder Gehäusematerial: Polyphenylensulfid Hublänge: 20 mm 1 St.

Beschreibung

Kompaktzylinder ADNGF-20-20-PPS-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 203 G
Betriebsdruck: 46266
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: selbsteinstellende pneumatische Endlagendämpfung
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 20 MM
Kolben-Ø: 20 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Dämpfungslänge: 3 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
Bewegte Masse: 78 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.2 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert

Beschreibung

Kompaktzylinder ADNGF-20-20-PPS-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 203 G
Betriebsdruck: 46266
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: selbsteinstellende pneumatische Endlagendämpfung
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 20 MM
Kolben-Ø: 20 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Dämpfungslänge: 3 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
Bewegte Masse: 78 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.2 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert
