Name: FESTO 559331 DSNU-63-160-PPS-A Rundzylinder Hublänge: 160 mm 1 St.
Brand: FESTO
SKU: 1944711
Availability: BackOrder

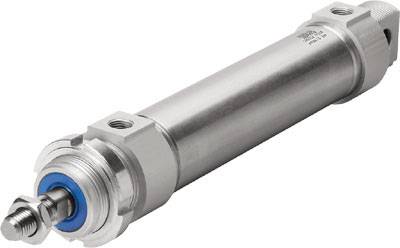

Metallischer, zylindrischer Druckluftzylinder mit Verschraubungen an den Enden und blauer Dichtung. Verwendet in pneumatischen Systemen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 159.95 / Stück)

CHF 159.95

inkl. MwSt.

nur CHF 20.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rundzylinder DSNU-63-160-PPS-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 160 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium-Knetlegierung

Herst.-Teilenr.: 559331

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 2149 g

Baugröße: 63

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: G3/8"

Kolben-Durchmesser: 63 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M16 x 1.5

Kraft (max.): 1870.3 N

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herst.-Teilenr.

Hublänge

FESTO 195980 DSNU-32-25-P-A Rundzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:1944583

Lieferung Mi., 11. Nov.

Conrad Electronic

195980

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO 195981 DSNU-32-40-P-A Rundzylinder Hublänge: 40 mm 1 St.

Bestell-Nr.:1944584

Lieferung Mi., 11. Nov.

Conrad Electronic

195981

40 mm

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO 195983 DSNU-32-80-P-A Rundzylinder Hublänge: 80 mm 1 St.

Bestell-Nr.:1944586

Lieferung Mi., 11. Nov.

Conrad Electronic

195983

80 mm

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

FESTO 195984 DSNU-32-100-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 100 mm 1 St.

Bestell-Nr.:1944587

Lieferung Mi., 11. Nov.

Conrad Electronic

195984

100 mm

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO 195985 DSNU-32-125-P-A Rundzylinder Hublänge: 125 mm 1 St.

Bestell-Nr.:1944588

Lieferung Mi., 11. Nov.

Conrad Electronic

195985

125 mm

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

FESTO 195986 DSNU-32-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Bestell-Nr.:1944589

Lieferung Mi., 11. Nov.

Conrad Electronic

195986

160 mm

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

FESTO 195987 DSNU-32-200-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 200 mm 1 St.

Bestell-Nr.:1944590

Lieferung Mi., 11. Nov.

Conrad Electronic

195987

200 mm

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

FESTO 195988 DSNU-32-250-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 250 mm 1 St.

Bestell-Nr.:1944591

Lieferung Mi., 11. Nov.

Conrad Electronic

195988

250 mm

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

FESTO 195989 DSNU-32-320-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 320 mm 1 St.

Bestell-Nr.:1944592

Lieferung Mi., 11. Nov.

Conrad Electronic

195989

320 mm

Stück

Min.: 1

Vielfache: 1

CHF 89.95^*

FESTO 195990 DSNU-40-25-P-A Rundzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:1944593

Lieferung Mi., 11. Nov.

Conrad Electronic

195990

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944711 FESTO 559331 DSNU-63-160-PPS-A Rundzylinder Hublänge: 160 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944711 FESTO 559331 DSNU-63-160-PPS-A Rundzylinder Hublänge: 160 mm 1 St.

Beschreibung

Rundzylinder DSNU-63-160-PPS-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 2149 G
Befestigungsart: mit Zubehör
Betriebsdruck: 1
Symbol: 992970
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G3/8
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: selbsteinstellende pneumatische Endlagendämpfung
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 160 MM
Kolben-Ø: 63 mm
Kolbenstangengewinde: M16x1,5
Dämpfungslänge: 21 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 1681.9 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 1870.3 N
Bewegte Masse: 859 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Aufprallenergie in den Endlagen: 1.3 J
