FESTO 554235 ADNGF-25-40-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

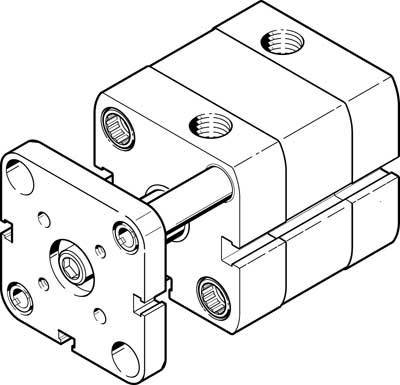

Technische Zeichnung eines pneumatischen Zylinders mit Anschlussdetails und Abmessungen, für Maschinenbauanwendungen geeignet.

Technische Zeichnung eines pneumatischen Zylinders mit Anschlussdetails und Abmessungen, für Maschinenbauanwendungen geeignet.

FESTO

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 123.95 / Stück)

CHF 123.95

inkl. MwSt.

nur CHF 15.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADNGF-25-40-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 40 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Material (Details): Deckel: Aluminium

Herst.-Teilenr.: 554235

Ausführung: Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung

Gewicht: 191 g

Baugröße: 25

Betriebsmedium: Druckluft

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 25 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 295 N

Luftanschluss: M5

Norm: ISO 21287

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1939696 FESTO 554235 ADNGF-25-40-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939696 FESTO 554235 ADNGF-25-40-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Beschreibung

Kompaktzylinder ADNGF-25-40-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 326 G
Betriebsdruck: 1
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 40 MM
Kolben-Ø: 25 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Bewegte Masse: 115 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.3 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert

Beschreibung

Kompaktzylinder ADNGF-25-40-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 326 G
Betriebsdruck: 1
Werkstoff Dichtungen: TPE-U(PUR)
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Basierend auf Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 40 MM
Kolben-Ø: 25 mm
Verdrehsicherung/Führung: Führungsstange mit Joch
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 247 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 295 N
Bewegte Masse: 115 G
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Aufprallenergie in den Endlagen: 0.3 J
Werkstoff Bundschrauben: Stahl
Werkstoff Endplatte: Aluminium-Knetlegierung, eloxiert
