Name: FESTO 536234 ADN-20-5-A-P-A Kompaktzylinder Hublänge: 5 mm 1 St.
Brand: FESTO
SKU: 1939514
Availability: BackOrder

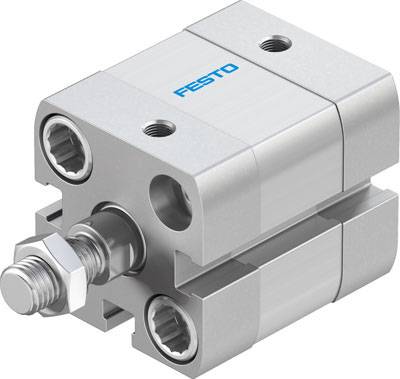

Kompaktzylinder von Festo, zylindrische Form, silberfarbenes Metall, mit zwei kleinen runden Öffnungen und einer Befestigungsschraube.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 55.95 / Stück)

CHF 55.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kompaktzylinder ADN-20-5-A-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 5 mm

Betriebsdruck (max.): 10 bar

Herst.-Teilenr.: 536234

Ausführung: Kompaktzylinder ADN-20-5-A-P-A nach ISO 21287, für Positionserkennung, mit Außengewinde an der Kolbenstange. Hub=5 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M8, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig

Baugröße: 20

Dichtungsmaterial: TPE-U(PUR)

Druckluft-Anschluss: M5

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl nicht rostend

Kolbenstangen-Ø: 20 mm

Kraft (max.): 188 N

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herst.-Teilenr.

Hublänge

Betriebsdruck (max.)

FESTO 4886885 ADN-S-6-5-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:2800577

Lieferung Mo., 16. Nov.

Conrad Electronic

4886885

5 mm

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 4886886 ADN-S-6-10-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800578

Lieferung Mo., 16. Nov.

Conrad Electronic

4886886

10 mm

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 4887523 ADN-S-10-5-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:2800579

Lieferung Mo., 16. Nov.

Conrad Electronic

4887523

5 mm

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 4887524 ADN-S-10-10-I Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800580

Lieferung Mo., 16. Nov.

Conrad Electronic

4887524

10 mm

8 bar

Stück

Min.: 1

Vielfache: 1

CHF 33.95^*

FESTO 5132663 ADN-S-63-5-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:2800591

Bald verfügbar

Conrad Electronic

5132663

5 mm

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

FESTO 5132664 ADN-S-63-10-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800592

Bald verfügbar

Conrad Electronic

5132664

10 mm

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 115.95^*

FESTO 5132665 ADN-S-63-15-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 15 mm 1 St.

Bestell-Nr.:2800594

Bald verfügbar

Conrad Electronic

5132665

15 mm

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

FESTO 5132666 ADN-S-63-20-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bestell-Nr.:2800595

Bald verfügbar

Conrad Electronic

5132666

20 mm

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

FESTO 5132667 ADN-S-63-25-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 25 mm 1 St.

Bestell-Nr.:2800597

Bald verfügbar

Conrad Electronic

5132667

25 mm

Stück

Min.: 1

Vielfache: 1

CHF 117.95^*

FESTO 5132668 ADN-S-63-30-I-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2800598

Bald verfügbar

Conrad Electronic

5132668

30 mm

10 bar

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1939514 FESTO 536234 ADN-20-5-A-P-A Kompaktzylinder Hublänge: 5 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1939514 FESTO 536234 ADN-20-5-A-P-A Kompaktzylinder Hublänge: 5 mm 1 St.

Beschreibung

Kompaktzylinder ADN-20-5-A-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 139 G
Befestigungsart: wahlweise:
Betriebsdruck: 0.6
Symbol: 991217
Werkstoff Dichtungen: TPE-U(PUR)
Pneumatischer Anschluss: M5
Entspricht Norm: ISO 21287
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 5 MM
Kolben-Ø: 20 mm
Kolbenstangengewinde: M8
Varianten: einseitige Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 N
Bewegte Masse: 35 G
Werkstoff Kolbenstange: hochlegierter Stahl
Kolbenstangenende: Außengewinde
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 5 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.2 J
Werkstoff Bundschrauben: Stahl
