Name: FESTO 19205 DSNU-16-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.
Brand: FESTO
SKU: 1895031
Availability: BackOrder

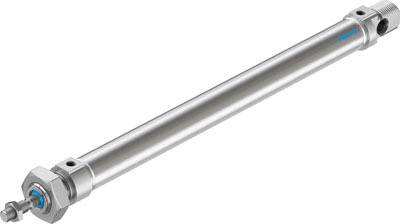

Ein zylindrischer, metallischer Pneumatikzylinder mit Anschlüssen an beiden Enden, hauptsächlich verwendet in industriellen Anwendungen.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Gesamt (CHF 63.95 / Stück)

CHF 63.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Rundzylinder DSNU-16-160-P-A

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 160 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 16 mm

Herst.-Teilenr.: 19205

Ausführung: DSNU-16-160-P-A

Gewicht: 89.9 g

Baugröße: 16

Dichtungsmaterial: NBR
Polyurethan

Druckluft-Anschluss: M5

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 16 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M6

Kraft (max.): 120.6 N

Material: Aluminium-Knetlegierung

Norm: ISO 6432

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Durchmesser

Herst.-Teilenr.

Produkt-Art

Hublänge

FESTO 1908247 DSNU-8-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123183

Lieferung Do., 12. Nov.

Conrad Electronic

8 mm

1908247

Normzylinder

15 mm

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908248 DSNU-8-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123184

Lieferung Do., 12. Nov.

Conrad Electronic

1908248

Normzylinder

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908249 DSNU-8-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123185

Lieferung Do., 12. Nov.

Conrad Electronic

8 mm

1908249

Normzylinder

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908250 DSNU-8-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123186

Lieferung Do., 12. Nov.

Conrad Electronic

8 mm

1908250

Normzylinder

60 mm

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908251 DSNU-10-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123187

Lieferung Do., 12. Nov.

Conrad Electronic

10 mm

1908251

Normzylinder

15 mm

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908252 DSNU-10-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123188

Lieferung Do., 12. Nov.

Conrad Electronic

10 mm

1908252

Normzylinder

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908253 DSNU-10-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123189

Lieferung Do., 12. Nov.

Conrad Electronic

10 mm

1908253

Normzylinder

30 mm

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908254 DSNU-10-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123190

Lieferung Do., 5. Nov.

11 StückConrad Electronic

10 mm

1908254

Normzylinder

60 mm

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908256 DSNU-12-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1944129

Lieferung Do., 12. Nov.

Conrad Electronic

12 mm

1908256

Normzylinder

20 mm

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908258 DSNU-12-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:1944131

Lieferung Do., 12. Nov.

Conrad Electronic

12 mm

1908258

Normzylinder

60 mm

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1895031 FESTO 19205 DSNU-16-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1895031 FESTO 19205 DSNU-16-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Information

Information 1895031 FESTO 19205 DSNU-16-160-P-A Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 160 mm 1 St.

Beschreibung

Normzylinder DSNU-16-160-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Befestigungsart: mit Zubehör
Betriebsdruck: 1
Symbol: 991217
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Entspricht Norm: CETOP RP 52 P
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 160 MM
Kolben-Ø: 16 mm
Kolbenstangengewinde: M6
Varianten: einseitige Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 103.7 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 120.6 N
Gewichtszuschlag pro 10 mm Hub: 4.6 G
Grundgewicht bei 0 mm Hub: 89.9 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Kolbenstangenende: Außengewinde
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.15 J
Bewegte Masse bei 0 mm Hub: 23 G
Zuschlag bewegte Masse pro 10 mm Hub: 2 G
