Name: Escha 8I/OM12-5P3T 8045647 Sensor/Aktorbox passiv M12-Verteiler mit Metallgewinde 1 St.
Brand: Escha
SKU: 3553416
Availability: BackOrder

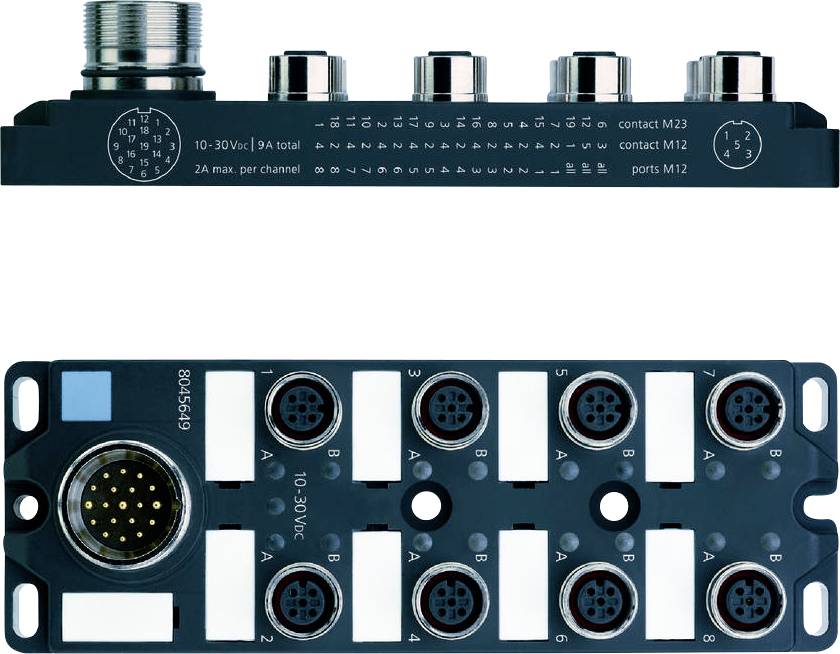

Mehrport-Industriesteckverbindermodul mit einem seitlichen kreisförmigen M23-Kontakt und mehreren M12-Anschlüssen an der Oberseite, gekennzeichnet mit Spannungsnennwerten.

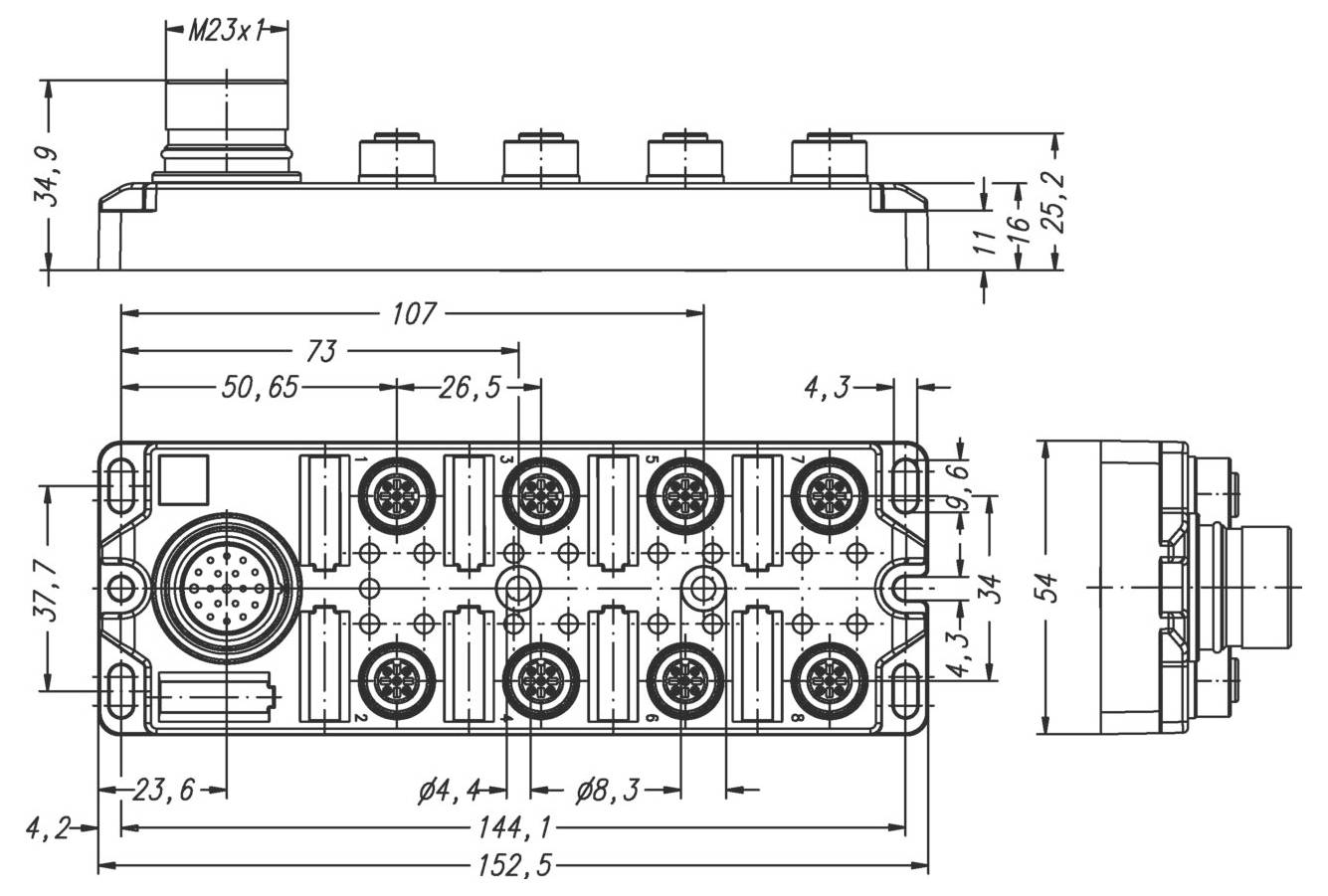

Technische Zeichnung eines Mehrfach-Anschlussblocks mit detaillierten Messungen in Millimetern, die Ansichten von oben und der Seite zeigt.

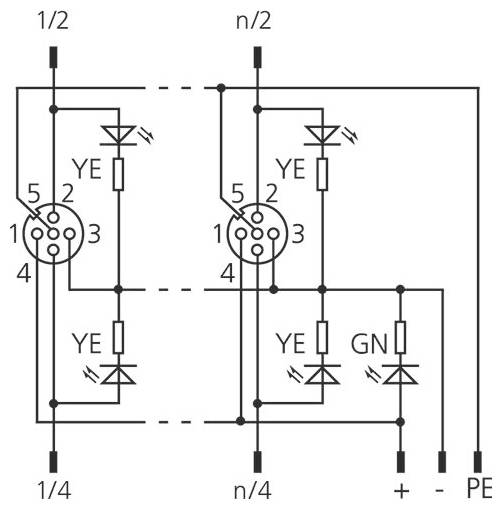

Diese schematische Skizze zeigt einen elektrischen Schaltkreis mit zwei zylindrischen Anschlüssen, die mit 1/2 und n/2 gekennzeichnet sind, einschließlich Dioden und Widerständen.

1/3

Produkt-Art

Sensor/Aktorbox passiv

Anzahl Signalplätze

Anzahl Verteiler

8-fach

Typ

8I/OM12-5P3T

Stammleitung

Nein

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 83.95 / Stück)

CHF 83.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 30V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 4+PE
Schutzart (montiert): IP65, IP67
Strombelastbarkeit pro Pin (bei 40°C): 2.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 5 mΩ
Anschlussart: Top
Schaltungslogik: Pnp
Anzahl I/O-Steckplätze: 8.0
Anzahl LED`s: 17.0
Betriebsspannungsanzeige: LED GN
I/O Verteiler: 8-fach, M23, mit Anschlussstecker
I/O-Steckplatz: Buchse, M12
Material Gehäuse: Kunststoff, PA, BK
Material Gewindeeinsatz: Metall, CuZn
Schaltzustandsanzeige: LED YE
Strombelastbarkeit Summenstrom: 12.0 A
Anschlussstecker: M23, 19-polig
Material Dichtung, Anschlussstecker: Kunststoff, FPM/FKM
Material Flanschgehäuse, Anschlussstecker: Metall, CuZn, vernickelt
Material Kontakte, Anschlussstecker: Metall, CuZn, vergoldet
Material Kontaktträger, Anschlussstecker: Kunststoff, PA, BK
Mechanische Lebensdauer, Anschlussstecker: >100 Steckzyklen
Polzahl, Anschlussstecker: 19
Schutzart, Anschlussstecker: IP65, IP67

Produkt-Art: Sensor/Aktorbox passiv

Anzahl Signalplätze: 8

Typ: 8I/OM12-5P3T

Stammleitung: Nein

Anzahl Verteiler: 8-fach

Statusanzeige: mit LED

Signalart: PNP

Anschluss: M12 Buchse

: IP65
IP67

Strombelastbarkeit je Steckplatz: 2 A

Summenstrom (einfache Einspeisung): 12 A

Max. Temperatur: 90 °C

Min. Temperatur: -30 °C

Anschlussart (Verteilerboxen): M12-Buchse

Gehäuse-Material: Kunststoff

Gesamtpolzahl: 4

Herst.-Teilenr.: 8045647

Inhalt: 1 St.

Polzahl: 4

Strombelastbarkeit (gesamt): 12.0 A

Strombelastbarkeit je I/O Signal: 2.0 A

Dokumente & Downloads

Datenblatt

Datenblatt 3553416 Escha 8I/OM12-5P3T 8045647 Sensor/Aktorbox passiv M12-Verteiler mit Metallgewinde 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553416 Escha 8I/OM12-5P3T 8045647 Sensor/Aktorbox passiv M12-Verteiler mit Metallgewinde 1 St.

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
