Escha 8071794 Flanschstecker M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Flanschstecker
Bauform
Flanschstecker
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
Anzahl
Gesamt (CHF 9.57 / Stück)
CHF 9.57
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsspannung: 60V
- Isolationswiderstand: ≥108 Ω
- Material Kontakte: Metall, CuSn, vergoldet
- Material Kontaktträger: Kunststoff, PA GF, BK
- Mechanische Lebensdauer: >100 Steckzyklen
- Normen: IEC 61076-2-101
- Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Polzahl: 5
- Schutzart (montiert): IP65, IP67, IP68
- Steckverbinder: Stecker, gerade, M12
- Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
- Umgebungstemperatur: -30°C...+90°C
- Verschmutzungsgrad: 3
- Aderfarben: BN, WH, BU, BK, GY
- Aderquerschnitt: 5 x 0,34 mm²
- Material Aderisolierung: PVC
- Codierung: A
- Anschlussart: Litzenanschluss

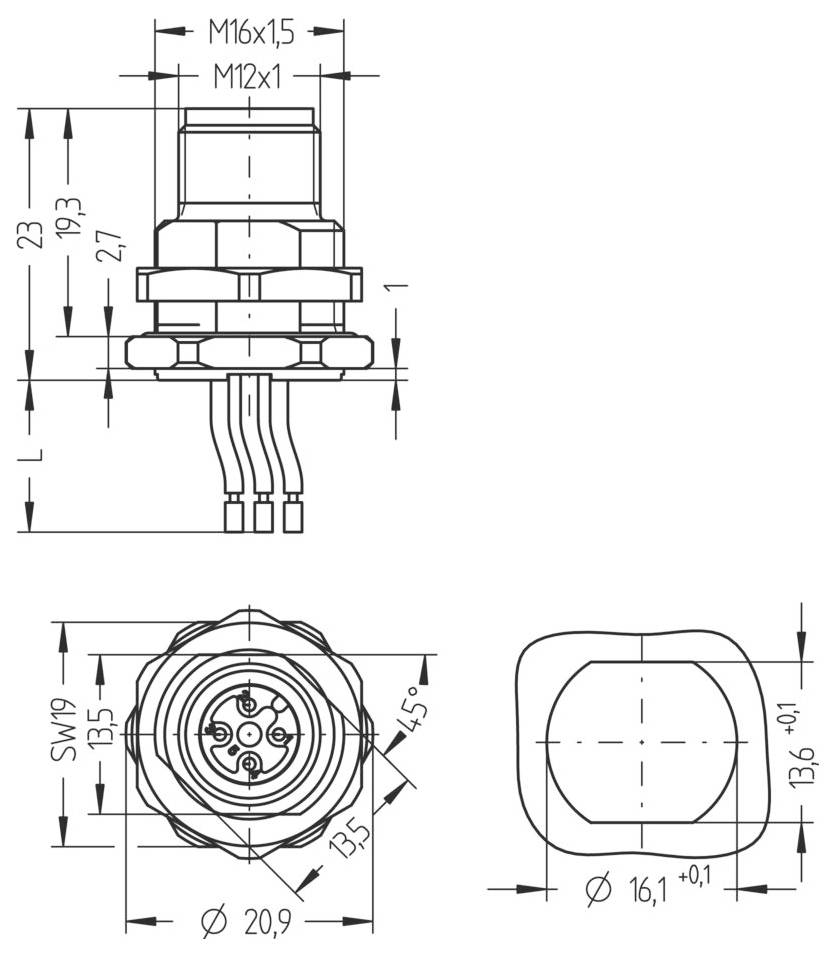

- Befestigungsgewinde: M16x1,5
- Ersatz für: 8027505
- Litzenlänge: 0.5 m
- Material Flanschgehäuse: Metall, CuZn, vernickelt
- Material äußere Dichtung: NBR
- Montagerichtung: Hinterwandmontage (inkl. Befestigungsmutter)
- Schlüsselweite Befestigungsmutter: SW19
- Verpackungsart
Piece
- Typ
AL-FHM12SUA4.5-0,5/M16
- Produkt-Art
Flanschstecker
- Bauform
Flanschstecker
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
0.5 m
- Mantelmaterial
PVC
- Nennspannung
60 V
- Nennstrom
4.0 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Litze
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M16
- Kodierung
A
- Kontaktmaterial
CuSn, vergoldet
- Montageart Sensor-/Aktor-Verbindungstechnik
Hinterwandmontage
- max. Querschnitt
0.34 mm²
- Min. Temperatur
-30 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
8071794
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3553481 Escha 8071794 Flanschstecker M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553481 Escha 8071794 Flanschstecker M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St. Piece
Beschreibung
ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
