Name: Escha 8068909 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 4 1 St. Piece
Brand: Escha
SKU: 3553472
Availability: BackOrder

Ein metallischer industrieller Sensor mit Gewindeanschlüssen an beiden Enden, der zur Erkennung und Messung physikalischer Eigenschaften in Maschinen verwendet wird.

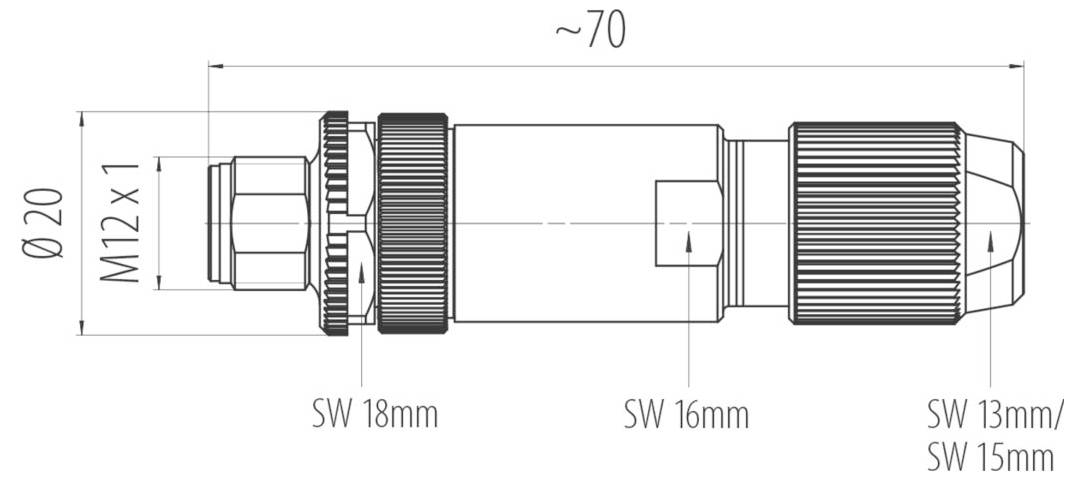

Diagramm eines zylindrischen Anschlusses mit Maßen. Durchmesser: 20mm. Länge: ~70mm. Merkmalgrößen: SW 18mm, SW 16mm, SW 13mm/15mm. M12 x 1 Gewinde.

1/2

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A

M12-Stecker, gerade

Polzahl

Nennspannung

250 V

Nennstrom

4.0 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 18.95 / Stück)

CHF 18.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 250V
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Metall, CuZn
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 4
Schutzart (montiert): IP67
Steckverbinder: Stecker, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 3 mΩ
Material Überwurf: Metall, CuZn
Schirmung: Mit Schirmung
Anschlussart: Schraub-/Klemmanschluss
Anschlussquerschnitt: Max. 0,75 mm²
Kabeldurchlass: 5...8 mm

Verpackungsart: Piece

Typ: WASCS4K

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A: M12-Stecker, gerade

Polzahl: 4

Nennspannung: 250 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuZn

max. Querschnitt: 0.75 mm²

Besonderheiten: geschirmt

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8068909

Inhalt: 1 St.

Kabel-Ø (max.): 8 mm

Kabel-Ø (min.): 5 mm

Kabel-Ø-Bereich: 5 - 8 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553472 Escha 8068909 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 4 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553472 Escha 8068909 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 4 1 St. Piece

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
