Name: Escha 8059111 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 3 1 St.
Brand: Escha
SKU: 3553642
Availability: BackOrder

Ein türkisfarbenes Kabel mit einem Metall- und schwarzen Anschlussende, wahrscheinlich für elektronische oder Audioausrüstung verwendet.

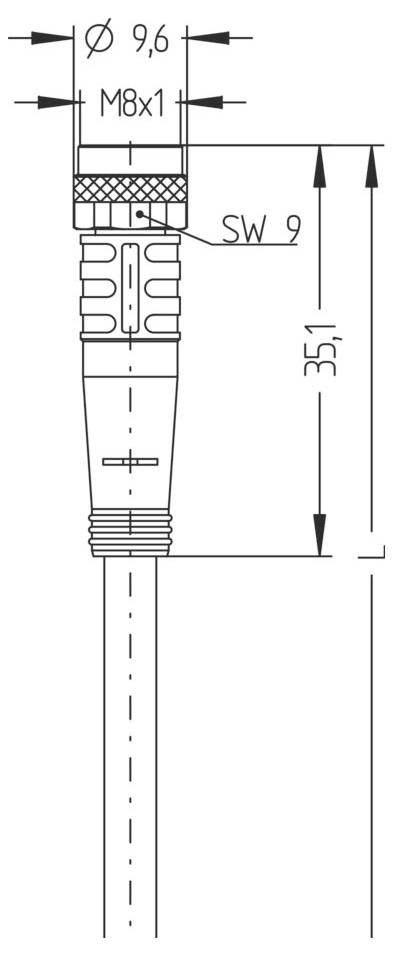

Technische Zeichnung des M8x1-Steckers, Länge 35,1 mm, Durchmesser 9,6 mm, mit SW 9-Markierung. Zeigt Maße und strukturelle Details.

1/2

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Anschlussseite A

M8-Buchse, gerade

Anschlussseite B

Kabel, offenes Ende

Polzahl

Kabellänge

5.0 m

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 10.65 / Stück)

CHF 10.65

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 60V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuSn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-104
Pin-Belegung: 1 BN, 3 BU, 4 BK
Polzahl: 3
Schutzart (montiert): IP65, IP67, IP68
Steckverbinder: Buchse, gerade, M8
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, BU, BK
Aderquerschnitt: 3 x 0,25 mm²
Außendurchmesser Mantel: 4,00 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370GY, PUR, UL
Litzenaufbau: 32 x 0,10 mm
Mantelfarbe: GY, ähnlich RAL7040
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 5 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt

Typ: AL-SKP3-5/S370GY

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Anschlussseite A: M8-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 3

Kabellänge: 5.0 m

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Kontaktmaterial: CuSn, vergoldet

Herst.-Teilenr.: 8059111

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553642 Escha 8059111 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553642 Escha 8059111 Sensor-/Aktor-Anschlussleitung 5.0 m Polzahl Sensoren: 3 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
