Name: Escha 8058866 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553459
Availability: InStock

Technische Daten

Bemessungsspannung: 250V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuSn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK
Polzahl: 4
Schutzart (montiert): IP65, IP67, IP68

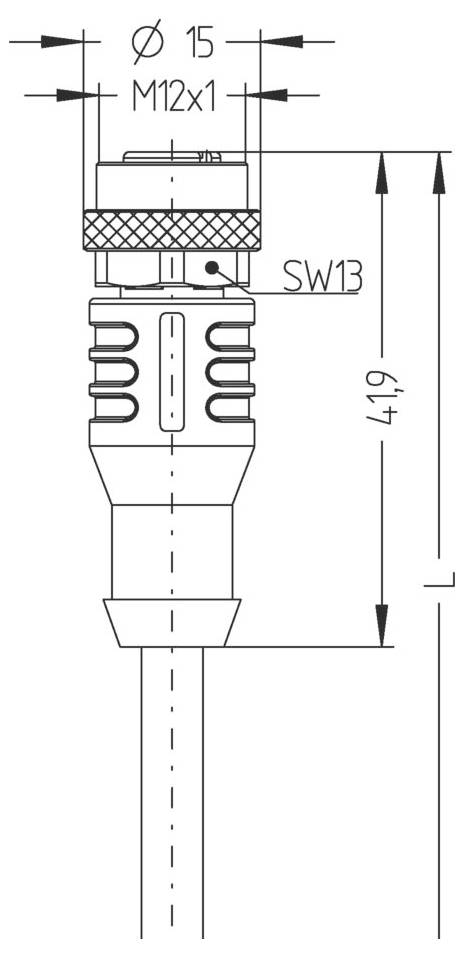

Steckverbinder: Buchse, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, WH, BU, BK
Aderquerschnitt: 4 x 0,34 mm²
Außendurchmesser Mantel: 5,20 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S7400, PUR, robotic, UL
Litzenaufbau: 42 x 0,10 mm
Mantelfarbe: OG, ähnlich RAL2003
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: ≥ 10 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 10 Mio. Zyklen
Codierung: A
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt

Typ: AL-WAK4-5/S7400

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 4

Kabellänge: 5.0 m

Mantelmaterial: PUR

Nennspannung: 250 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 5.20 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M12 Buchse

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuSn, vergoldet

Besonderheiten: Halogenfrei

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: 8058866

Inhalt: 1 St.

Kabel-Ø: 5.20 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553459 Escha 8058866 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553459 Escha 8058866 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 4 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Speziell geeignet für den Einsatz in flexiblen Applikationen im Bereich Robotics, Handling und Montagetechnik sowie Werkzeugmaschinen. Sehr gute Eigenschaften im Bereich Torsion, Schleppketteneinsatz und Schweißfunkenbeständigkeit. Die Leitung erfüllt Anforderungen nach UL und CSA (UL10493/20549;cULus)
