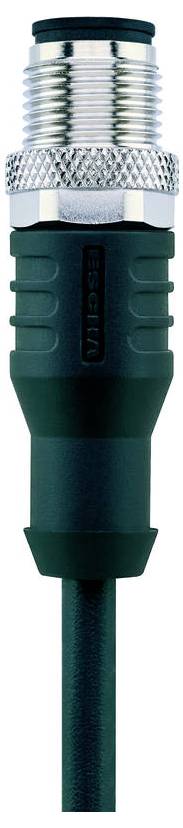

Escha 8046909 Sensor-/Aktor-Anschlussleitung 2.0 m Polzahl Sensoren: 8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
8
Kabellänge
2.0 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 21.23 / Stück)
CHF 25.95
-18 %
CHF 21.23
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsspannung: 30V
- Isolationswiderstand: ≥108 Ω
- Material Griffkörper: Kunststoff, TPU, BK
- Material Kontakte: Metall, CuZn, vergoldet
- Material Kontaktträger: Kunststoff, TPU, BK
- Mechanische Lebensdauer: >100 Steckzyklen
- Normen: IEC 61076-2-101
- Pin-Belegung: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
- Polzahl: 8
- Schutzart (montiert): IP65, IP67, IP68
- Steckverbinder: Stecker, gerade, M12
- Strombelastbarkeit pro Pin (bei 40°C): 2.0 A
- Umgebungstemperatur: -30°C...+90°C
- Verschmutzungsgrad: 3
- Aderfarben: WH, BN, GN, YE, GY, PK, BU, RD
- Aderquerschnitt: 8 x 0,25 mm²
- Außendurchmesser Mantel: 5,90 mm
- Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
- Biegeradius (bewegt): 10 x Ø-Leitung
- Biegeradius (fest): 5 x Ø-Leitung
- Halogenfrei: Ja
- Leitungsqualität: S370, PUR, UL
- Litzenaufbau: 32 x 0,10 mm
- Mantelfarbe: BK, ähnlich RAL9005
- Material Aderisolierung: PP
- Material Leitungsmantel: PUR
- Nennspannung Leitung: ≤300 V
- Schleppketteneinsatz: ≥2 Mio. Zyklen
- Temperaturbereich (Schleppkette): -25°C…+60°C
- Temperaturbereich (bewegt): -30°C...+90°C
- Temperaturbereich (fest): -40°C...+90°C
- Torsion: +/-180°/m, ≥ 0,5 Mio. Zyklen
- Codierung: A
- Durchgangswiderstand: 5 mΩ
- Endenkonfektion: Offenes Kabelende
- Material Überwurf: Metall, CuZn, vernickelt
- Typ
AL-WAS8-2/S370
- Produkt-Art
Sensor-/Aktor-Anschlussleitung
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
8
- Kabellänge
2.0 m
- Mantelmaterial
PUR
- Nennspannung
30 V
- Nennstrom
2.0 A
- Nennstrom - gerundet
2 A
- Außen-Ø
5.90 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.25 mm²
- Anschluss
Offene Leitungsenden
- Kodierung
A
- Kontaktmaterial
CuZn
- Kontaktoberfläche
Vergoldet
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Herst.-Teilenr.
8046909
- Inhalt
1 St.
- Kabel-Ø
5.90 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3553425 Escha 8046909 Sensor-/Aktor-Anschlussleitung 2.0 m Polzahl Sensoren: 8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553425 Escha 8046909 Sensor-/Aktor-Anschlussleitung 2.0 m Polzahl Sensoren: 8 1 St.
Beschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
