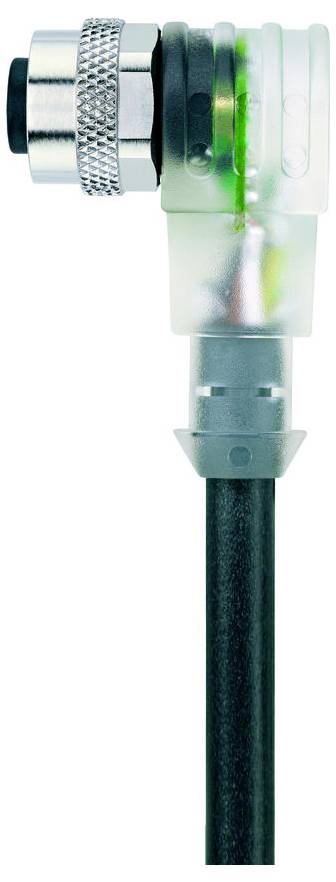

Escha 8045239 Sensor-/Aktor-Anschlussleitung 10.0 m Polzahl Sensoren: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Anschlussseite A
M12-Buchse, gewinkelt
Anschlussseite B
Kabel, offenes Ende
Polzahl
4
Kabellänge
10.0 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 27.71 / Stück)
CHF 29.67
-7 %
CHF 27.71
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsspannung: 30V
- Isolationswiderstand: ≥108 Ω
- Material Dichtung (Buchse): FPM/FKM
- Material Griffkörper: Kunststoff, TPU, transparent
- Material Kontakte: Metall, CuZn, vergoldet
- Material Kontaktträger: Kunststoff, TPU, BK
- Mechanische Lebensdauer: >100 Steckzyklen
- Normen: IEC 61076-2-101
- Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK
- Polzahl: 4
- Schutzart (montiert): IP65, IP67, IP68
- Steckverbinder: Buchse, gewinkelt, M12, mit LED
- Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
- Umgebungstemperatur: -30°C...+90°C
- Verschmutzungsgrad: 3
- Aderfarben: BN, WH, BU, BK
- Aderquerschnitt: 4 x 0,34 mm²
- Außendurchmesser Mantel: 4,70 mm
- Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
- Biegeradius (bewegt): 10 x Ø-Leitung
- Biegeradius (fest): 5 x Ø-Leitung
- Halogenfrei: Ja
- Leitungsqualität: S370, PUR, UL
- Litzenaufbau: 42 x 0,10 mm
- Mantelfarbe: BK, ähnlich RAL9005
- Material Aderisolierung: PP
- Material Leitungsmantel: PUR
- Nennspannung Leitung: ≤300 V
- Schleppketteneinsatz: 5 Mio. Zyklen
- Temperaturbereich (Schleppkette): -25°C…+60°C
- Temperaturbereich (bewegt): -30°C...+90°C
- Temperaturbereich (fest): -40°C...+90°C
- Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
- Codierung: A
- Durchgangswiderstand: 5 mΩ
- Endenkonfektion: Offenes Kabelende
- Material Überwurf: Metall, CuZn, vernickelt
- Schaltungslogik: Pnp
- Betriebsspannungsanzeige: LED GN
- Schaltzustandsanzeige: LED YE
- Typ
AL-WWAK4P2-10/S370
- Produkt-Art
Sensor-/Aktor-Anschlussleitung
- Anschlussseite A
M12-Buchse, gewinkelt
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
4
- Kabellänge
10.0 m
- Nennspannung
30 V
- Nennstrom
4.0 A
- Nennstrom - gerundet
4 A
- Kodierung
A
- Kontaktmaterial
CuZn
- Herst.-Teilenr.
8045239
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 3553415 Escha 8045239 Sensor-/Aktor-Anschlussleitung 10.0 m Polzahl Sensoren: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553415 Escha 8045239 Sensor-/Aktor-Anschlussleitung 10.0 m Polzahl Sensoren: 4 1 St.
Beschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
