Name: Escha 8045238 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553414
Availability: InStock

Technische Daten

Bemessungsspannung: 30V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, TPU, transparent
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK
Polzahl: 4
Schutzart (montiert): IP65, IP67, IP68

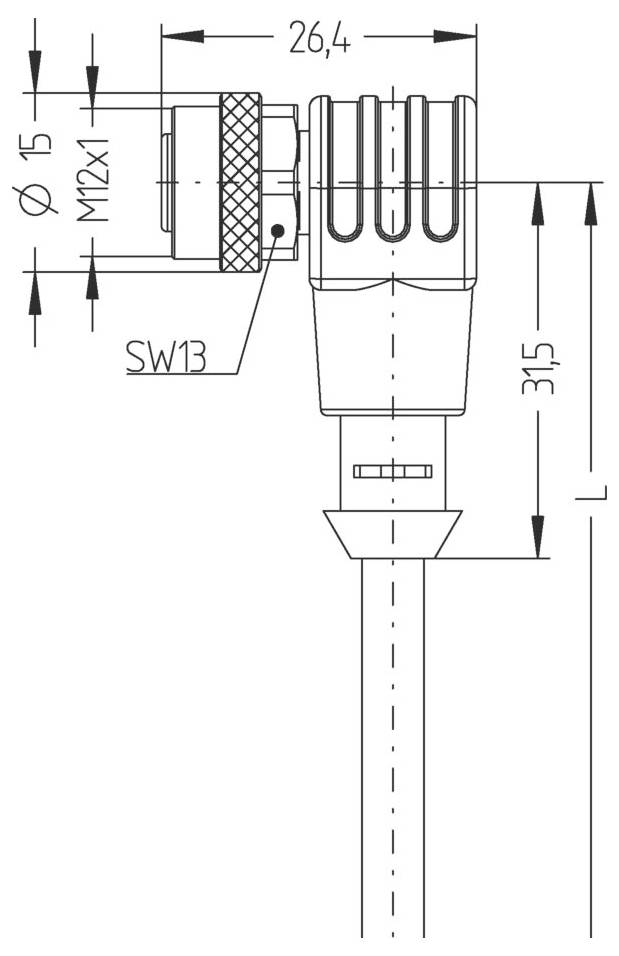

Steckverbinder: Buchse, gewinkelt, M12, mit LED
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, WH, BU, BK
Aderquerschnitt: 4 x 0,34 mm²
Außendurchmesser Mantel: 4,70 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 42 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 5 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
Codierung: A
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt
Schaltungslogik: Pnp
Betriebsspannungsanzeige: LED GN
Schaltzustandsanzeige: LED YE

Typ: AL-WWAK4P2-5/S370

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Anschlussseite A: M12-Buchse, gewinkelt

Anschlussseite B: Kabel, offenes Ende

Polzahl: 4

Kabellänge: 5.0 m

Mantelmaterial: PUR

Nennspannung: 30 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 4.70 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M12 Buchse

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Vergoldet

max. Querschnitt: 0.34 mm²

min. Querschnitt: 0.34 mm²

Besonderheiten: ozonbeständig
silikonfrei
ölbeständig
flammwidrig
seewasserbeständig
säure- und laugenbeständig
hydrolysefest
torsionsfähig
schleppkettenfähig
UV beständig
recyclefähig
mit LED
Halogenfrei
schweißfunkenbeständig
Mehr anzeigen

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: 8045238

Inhalt: 1 St.

Kabel-Ø: 4.70 mm

Kabel-Ø (max.): 4.70 mm

Kabel-Ø (min.): 4.70 mm

Kabel-Ø-Bereich: 4.70 - 4.70 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553414 Escha 8045238 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553414 Escha 8045238 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 4 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
