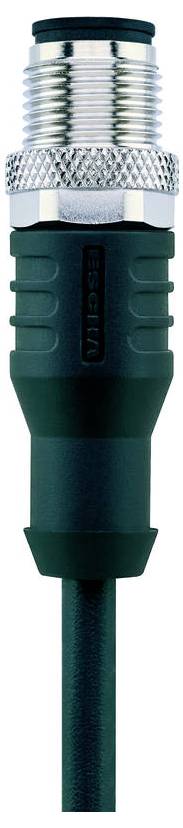

Name: Escha 8044951 Verbindungsleitung M12 3.0 m Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553412
Availability: BackOrder

Technische Daten

Material Dichtung (Buchse): FPM/FKM
Aderfarben: BN, WH, BU, BK
Aderquerschnitt: 4 x 0,34 mm²
Außendurchmesser Mantel: 4,70 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 42 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 5 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
Bemessungsspannung (Seite A | Seite B): 250V
Durchgangswiderstand (Seite A | Seite B): 5 mΩ
Isolationswiderstand (Seite A | Seite B): ≥108 Ω
Material Griffkörper (Seite A | Seite B): Kunststoff, TPU, BK
Material Kontakte (Seite A | Seite B): Metall, CuSn, vergoldet
Material Kontaktträger (Seite A | Seite B): Kunststoff, TPU, BK
Material Überwurf (Seite A | Seite B): Metall, CuZn, vernickelt
Mechanische Lebensdauer (Seite A | Seite B): >100 Steckzyklen
Normen (Seite A | Seite B): IEC 61076-2-101
Pin-Belegung (Seite A | Seite B): 1 BN, 2 WH, 3 BU, 4 BK
Polzahl (Seite A | Seite B): 4
Schutzart (montiert) (Seite A | Seite B): IP65, IP67, IP68
Steckverbinder (Seite A | Seite B): Buchse, gerade, M12;Stecker, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C) (Seite A | Seite B): 4.0 A
Umgebungstemperatur (Seite A | Seite B): -30°C...+90°C
Verschmutzungsgrad (Seite A | Seite B): 3
Codierung (Seite A | Seite B): A

Typ: AL-WAK4-3-AL-WAS4/S370

Produkt-Art: Verbindungsleitung

Stecker-Norm: Sensorik Steckverbinder

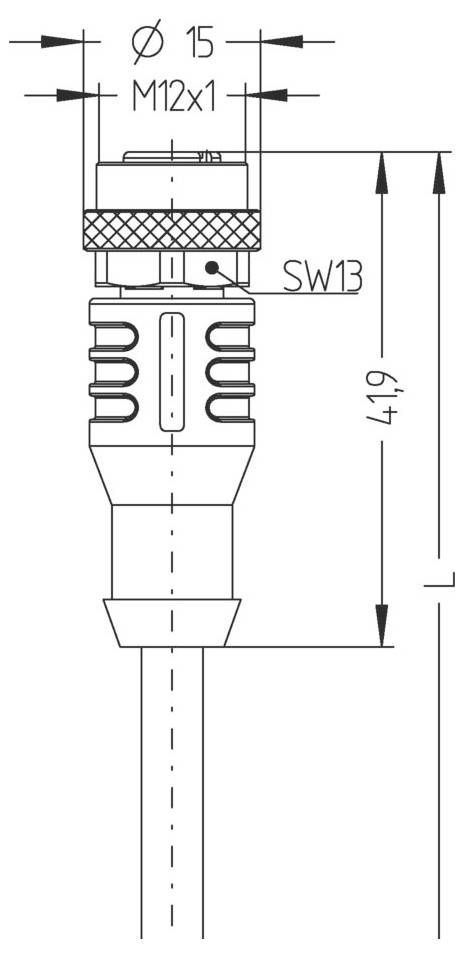

Anschlussseite A: M12-Buchse, gerade

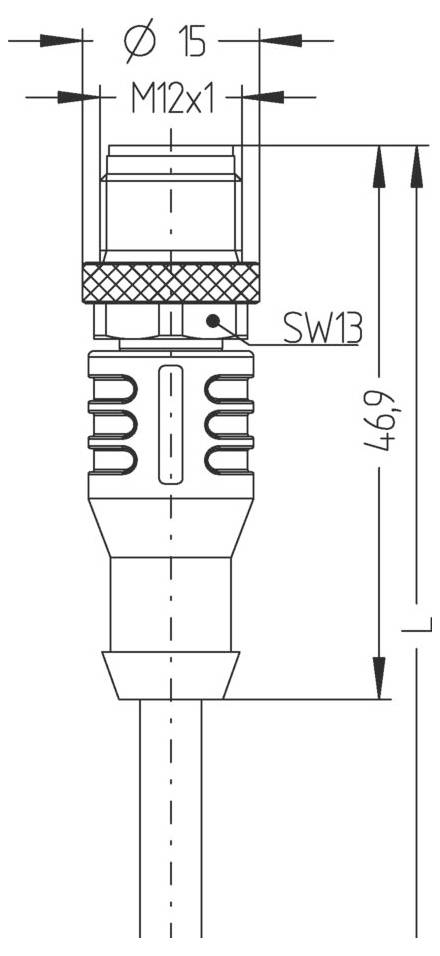

Anschlussseite B: M12-Stecker, gerade

Polzahl: 4

Kabellänge: 3.0 m

Mantelmaterial: PUR

Nennspannung: 250 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Außen-Ø: 4.70 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Stecker
Buchse

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuSn, vergoldet

Besonderheiten: Halogenfrei
schleppkettenfähig
flammwidrig
UV beständig
hydrolysefest
ölbeständig
schweißfunkenbeständig
säure- und laugenbeständig
torsionsfähig
silikonfrei
recyclefähig
seewasserbeständig
ozonbeständig
Mehr anzeigen

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: 8044951

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553412 Escha 8044951 Verbindungsleitung M12 3.0 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553412 Escha 8044951 Verbindungsleitung M12 3.0 m Polzahl Sensoren: 4 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
