Name: Escha 8044017 Verbindungsleitung M8 2.0 m Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553407
Availability: BackOrder

Technische Daten

Material Dichtung (Buchse): FPM/FKM
Aderfarben: BN, WH, BU, BK
Aderquerschnitt: 4 x 0,25 mm²
Außendurchmesser Mantel: 4,30mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 32 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 5 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
Bemessungsspannung (Seite A | Seite B): 60V
Durchgangswiderstand (Seite A | Seite B): 5 mΩ
Isolationswiderstand (Seite A | Seite B): ≥108 Ω
Material Griffkörper (Seite A | Seite B): Kunststoff, TPU, BK
Material Kontakte (Seite A | Seite B): Metall, CuSn, vergoldet
Material Kontaktträger (Seite A | Seite B): Kunststoff, TPU, BK
Material Überwurf (Seite A | Seite B): Metall, CuZn, vernickelt
Mechanische Lebensdauer (Seite A | Seite B): >100 Steckzyklen
Normen (Seite A | Seite B): IEC 61076-2-104
Pin-Belegung (Seite A | Seite B): 1 BN, 2 WH, 3 BU, 4BK
Polzahl (Seite A | Seite B): 4
Schutzart (montiert) (Seite A | Seite B): IP65, IP67, IP68
Steckverbinder (Seite A | Seite B): Buchse, gerade, M8;Stecker, gerade, M8
Strombelastbarkeit pro Pin (bei 40°C) (Seite A | Seite B): 4.0 A
Umgebungstemperatur (Seite A | Seite B): -30°C...+90°C
Verschmutzungsgrad (Seite A | Seite B): 3/2

Typ: AL-SKP4-2-AL-SSP4/S370

Produkt-Art: Verbindungsleitung

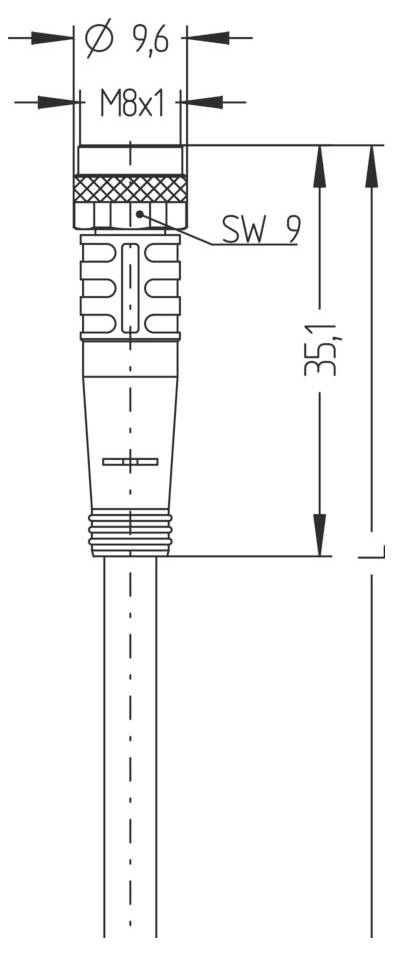

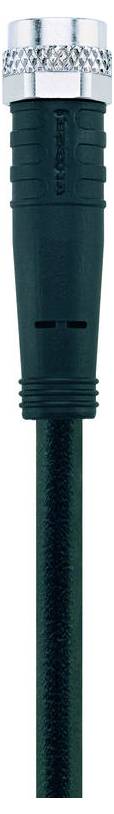

Anschlussseite A: M8-Buchse, gerade

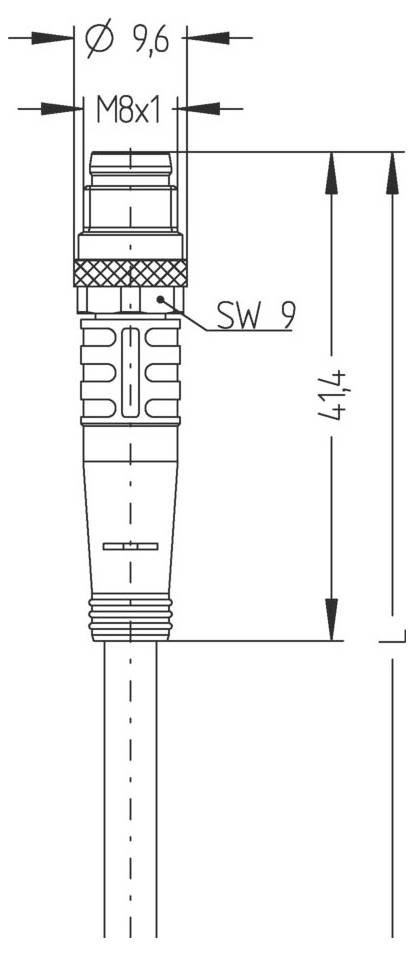

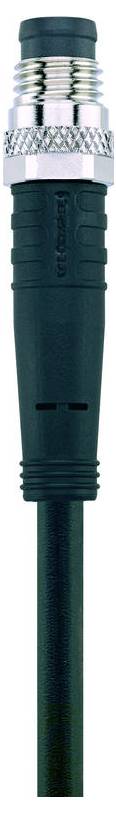

Anschlussseite B: M8-Stecker, gerade

Polzahl: 4

Kabellänge: 2.0 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Außen-Ø: 4.30 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Buchse

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kontaktmaterial: CuSn, vergoldet

max. Querschnitt: 0.25 mm²

min. Querschnitt: 0.25 mm²

Besonderheiten: schleppkettenfähig

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: 8044017

Inhalt: 1 St.

Kabel-Ø: 4.30 mm

Kabel-Ø (max.): 4.30 mm

Kabel-Ø-Bereich: 4.30 mm (max)

Dokumente & Downloads

Datenblatt

Datenblatt 3553407 Escha 8044017 Verbindungsleitung M8 2.0 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553407 Escha 8044017 Verbindungsleitung M8 2.0 m Polzahl Sensoren: 4 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
