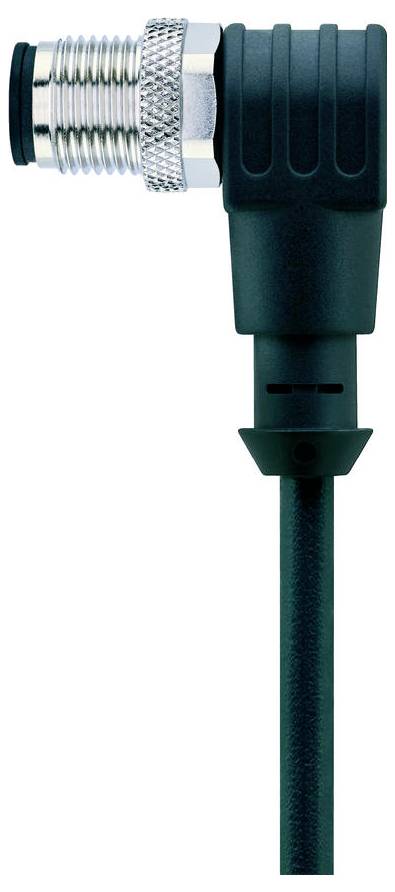

Name: Escha 8043833 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 5 1 St.
Brand: Escha
SKU: 3553493
Availability: InStock

Technische Daten

Bemessungsspannung: 60V
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuSn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Polzahl: 5
Schutzart (montiert): IP65, IP67, IP68

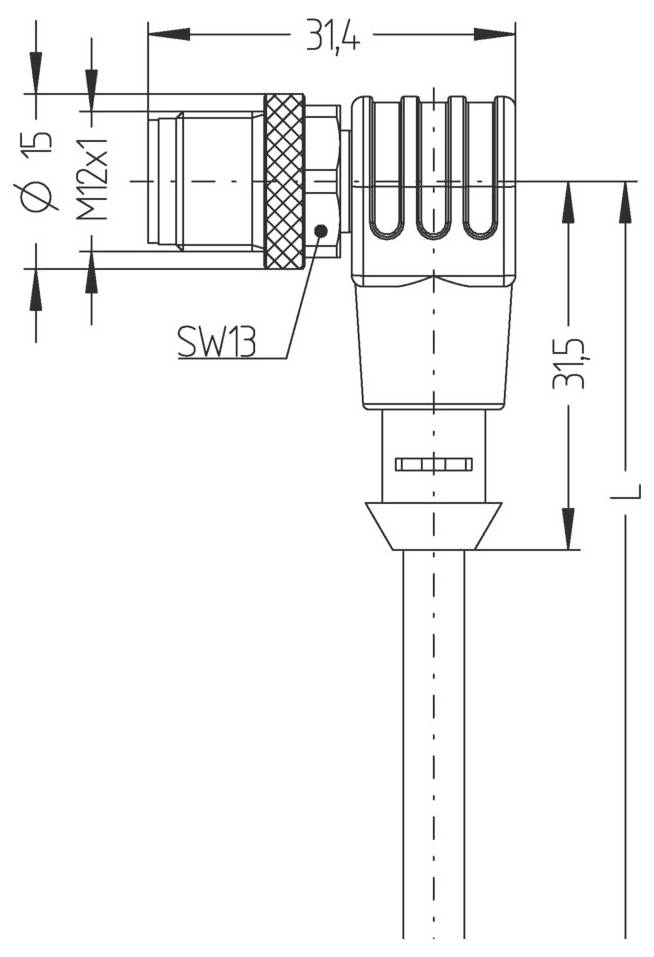

Steckverbinder: Stecker, gewinkelt, M12
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3
Aderfarben: BN, WH, BU, BK, GY
Aderquerschnitt: 5 x 0,34 mm²
Außendurchmesser Mantel: 5,20 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 42 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 3 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-180°/m, < 1 Mio. Zyklen
Codierung: A
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt

Typ: AL-WWAS4.5-5/S370

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12-Stecker, gewinkelt

Anschlussseite B: Kabel, offenes Ende

Polzahl: 5

Kabellänge: 5.0 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Außen-Ø: 5.20 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Freies Leitungsende
Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuSn, vergoldet

Besonderheiten: ölbeständig
silikonfrei
seewasserbeständig
Halogenfrei

Min. Temperatur: -40 °C

Max. Temperatur: +90 °C

Herst.-Teilenr.: 8043833

Inhalt: 1 St.

Kabel-Ø: 5.20 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553493 Escha 8043833 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553493 Escha 8043833 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 5 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
