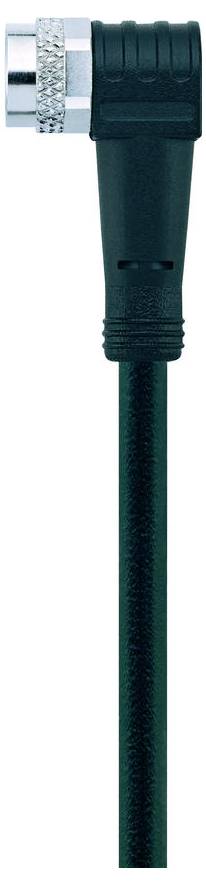

Name: Escha 8043765 Sensor-/Aktor-Anschlussleitung M8 10.0 m Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553397
Availability: BackOrder

Technische Daten

Bemessungsspannung: 60V
Isolationswiderstand: ≥108 Ω
Material Dichtung (Buchse): FPM/FKM
Material Griffkörper: Kunststoff, TPU, BK
Material Kontakte: Metall, CuSn, vergoldet
Material Kontaktträger: Kunststoff, TPU, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-104
Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK
Polzahl: 4
Schutzart (montiert): IP65, IP67, IP68

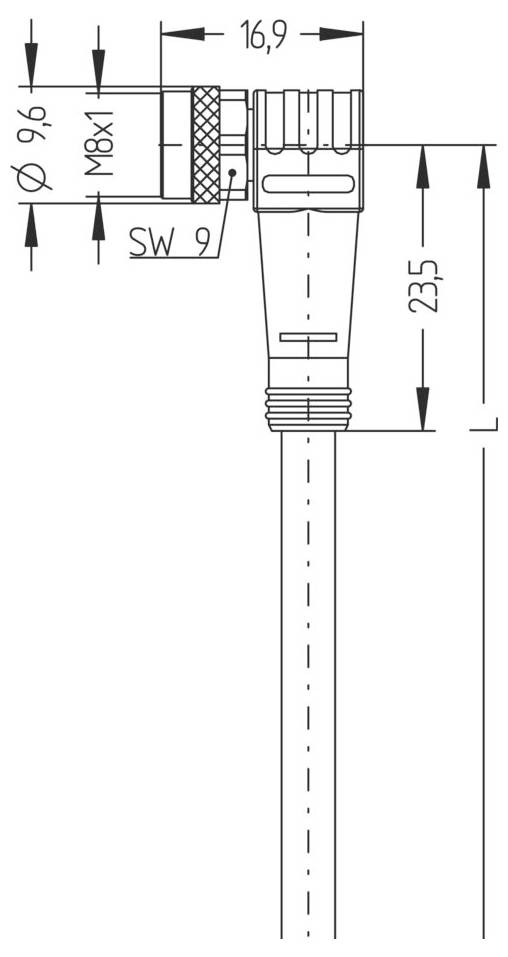

Steckverbinder: Buchse, gewinkelt, M8
Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
Umgebungstemperatur: -30°C...+90°C
Verschmutzungsgrad: 3/2
Aderfarben: BN, WH, BU, BK
Aderquerschnitt: 4 x 0,25 mm²
Außendurchmesser Mantel: 4,30mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
Biegeradius (bewegt): 10 x Ø-Leitung
Biegeradius (fest): 5 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S370, PUR, UL
Litzenaufbau: 32 x 0,10 mm
Mantelfarbe: BK, ähnlich RAL9005
Material Aderisolierung: PP
Material Leitungsmantel: PUR
Nennspannung Leitung: ≤300 V
Schleppketteneinsatz: 5 Mio. Zyklen
Temperaturbereich (Schleppkette): -25°C…+60°C
Temperaturbereich (bewegt): -30°C...+90°C
Temperaturbereich (fest): -40°C...+90°C
Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
Durchgangswiderstand: 5 mΩ
Endenkonfektion: Offenes Kabelende
Material Überwurf: Metall, CuZn, vernickelt

Typ: AL-SWKP4-10/S370

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Anschlussseite A: M8-Buchse, gewinkelt

Anschlussseite B: Kabel, offenes Ende

Polzahl: 4

Kabellänge: 10.0 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Außen-Ø: 4.30 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Buchse

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kontaktmaterial: CuSn, vergoldet

max. Querschnitt: 0.25 mm²

Besonderheiten: Halogenfrei

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: 8043765

Inhalt: 1 St.

Kabel-Ø: 4.30 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553397 Escha 8043765 Sensor-/Aktor-Anschlussleitung M8 10.0 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553397 Escha 8043765 Sensor-/Aktor-Anschlussleitung M8 10.0 m Polzahl Sensoren: 4 1 St.

Beschreibung

Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
