Name: Escha 8031860 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 12 1 St. Piece
Brand: Escha
SKU: 3553383
Availability: BackOrder

Eine Nahaufnahme eines zylindrischen industriellen Verbindungsstücks mit verschraubten Metall- und schwarzen Kunststoffkomponenten, das für sichere elektrische Verbindungen verwendet wird.

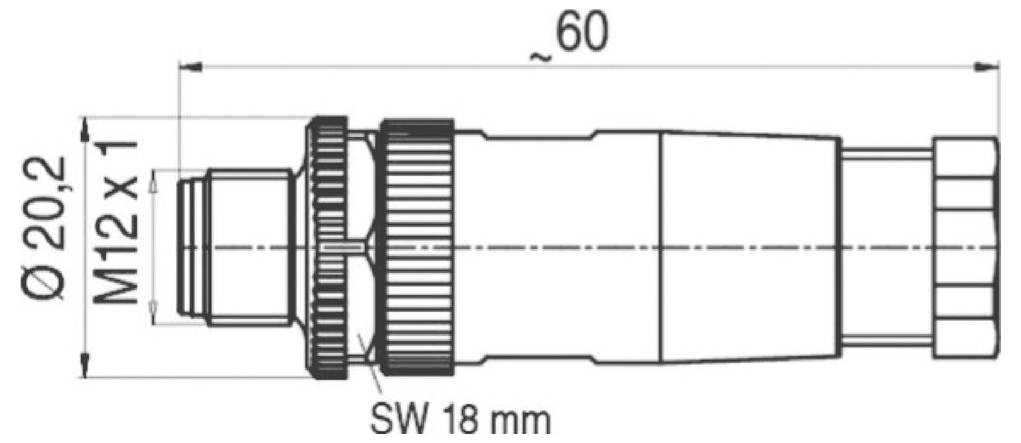

Technische Zeichnung eines M12-Anschlusses mit Abmessungen: Länge etwa 60 mm, Durchmesser 20,2 mm und Breite über Kanten 18 mm.

1/2

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A

M12-Stecker, gerade

Polzahl

Nennspannung

30 V

Nennstrom

2.0 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 31.95 / Stück)

CHF 31.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 30V
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Kunststoff, PA, BK
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 12
Schutzart (montiert): IP67
Steckverbinder: Stecker, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 2.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 3 mΩ
Material Überwurf: Metall, GD-ZN, vernickelt
Anschlussart: Lötanschluss
Anschlussquerschnitt: Max. 0,25 mm²
Kabeldurchlass: 6...8 mm

Verpackungsart: Piece

Typ: WASC12L

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Anschlussseite A: M12-Stecker, gerade

Polzahl: 12

Nennspannung: 30 V

Nennstrom: 2.0 A

Nennstrom - gerundet: 2 A

Anschlussquerschnitt (max.): 0.25 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Löten

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuZn

max. Querschnitt: 0.25 mm²

Besonderheiten: A Codiert

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Herst.-Teilenr.: 8031860

Inhalt: 1 St.

Kabel-Ø (max.): 8 mm

Kabel-Ø (min.): 6 mm

Kabel-Ø-Bereich: 6 - 8 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553383 Escha 8031860 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 12 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553383 Escha 8031860 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 12 1 St. Piece

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
