Name: Escha 8031558 Verbindungsleitung M12 1.0 m Polzahl Sensoren: 4 1 St.
Brand: Escha
SKU: 3553379
Availability: BackOrder

Technische Daten

Aderfarben: WH, BU, OG, YE
Aderquerschnitt: 1 x 4 x AWG22, Sternvierer
Außendurchmesser Mantel: 6,50 mm
Besondere Eigenschaften: Flammwidrig, halogenfrei, hohe Flexibilität, hydrolysefest, LABS-frei, mikrobenfest, ölbeständig, ozonbeständig, PROFINET Type C, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, seewasserbeständig, UN ECE R 118, UV-beständig
Biegeradius (bewegt): 8 x Ø-Leitung
Biegeradius (fest): 4 x Ø-Leitung
Halogenfrei: Ja
Leitungsqualität: S2171, PUR, UL
Litzenaufbau: 7 x 0,25 mm
Mantelfarbe: GN, ähnlich RAL6018
Material Aderisolierung: FRNC
Material Leitungsmantel: PUR
Nennspannung Leitung: 600 V UL rating
Schleppketteneinsatz: 3 Mio. Biegezyklen
Temperaturbereich (bewegt): -30°C...+70°C
Temperaturbereich (fest): -40°C...+75°C
Bemessungsspannung (Seite A | Seite B): 60V
Durchgangswiderstand (Seite A | Seite B): 5 mΩ
Isolationswiderstand (Seite A | Seite B): ≥108 Ω
Material Griffkörper (Seite A | Seite B): Kunststoff, TPU, BK
Material Kontakte (Seite A | Seite B): Metall, CuSn, vergoldet
Material Kontaktträger (Seite A | Seite B): Kunststoff, TPU, GN
Material Überwurf (Seite A | Seite B): Metall, CuZn, vernickelt
Mechanische Lebensdauer (Seite A | Seite B): >100 Steckzyklen
Normen (Seite A | Seite B): IEC 61076-2-101
Pin-Belegung (Seite A | Seite B): 1 YE, 2 WH, 3 OG, 4 BU
Polzahl (Seite A | Seite B): 4
Schutzart (montiert) (Seite A | Seite B): IP65, IP67, IP68
Strombelastbarkeit pro Pin (bei 40°C) (Seite A | Seite B): 4.0 A
Umgebungstemperatur (Seite A | Seite B): -30°C...+90°C
Verschmutzungsgrad (Seite A | Seite B): 3
Schirmung (Seite A | Seite B): Mit Schirmung
Steckverbinder (Seite A | Seite B): Stecker, gerade, M12
Übertragungseigenschaften (Seite A | Seite B): Cat5e
Übertragungseigenschaften: Cat5e
Codierung (Seite A | Seite B): D

Typ: IE-WASSY4.029-1-IE-WASSY4.029/S2171

Produkt-Art: Verbindungsleitung

Stecker-Norm: Sensorik Steckverbinder

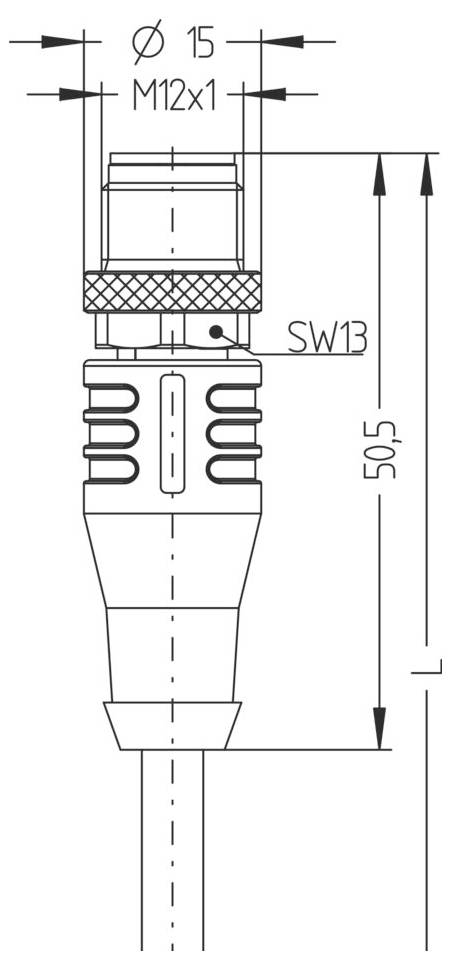

Anschlussseite A: M12-Stecker, gerade

Anschlussseite B: M12-Stecker, gerade

Polzahl: 4

Kabellänge: 1.0 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4.0 A

Nennstrom - gerundet: 4 A

Außen-Ø: 6.50 mm

Anschluss: M12 Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: D

Kontaktmaterial: CuSn, vergoldet

Besonderheiten: Halogenfrei

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Herst.-Teilenr.: 8031558

Inhalt: 1 St.

Kabel-Ø: 6.50 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553379 Escha 8031558 Verbindungsleitung M12 1.0 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553379 Escha 8031558 Verbindungsleitung M12 1.0 m Polzahl Sensoren: 4 1 St.

Beschreibung

Geschirmte PUR-Leitung zur sicheren und industrietauglichen Datenübertragung in der Automatisierungs- und Feldbustechnik. Die Leitung ist CMX-verifiziert und erfüllt die Vorgaben nach Cat5e (elektr. Eigenschaften in Anlehnung an EN50288-2-1). Materialien und konstruktiver Aufbau ermöglichen eine erhöhte mechanische Beanspruchung (Abrieb, Biegungen, Erschütterungen etc.) der Leitung. Die Verwendung in Schleppketten mit bis zu 3 Mio. Biegezyklen ist risikolos möglich.
