Escha 8024976 Sensor-/Aktor-Verteiler und Adapter M12 Adapter Polzahl Sensoren: 5 1 St.

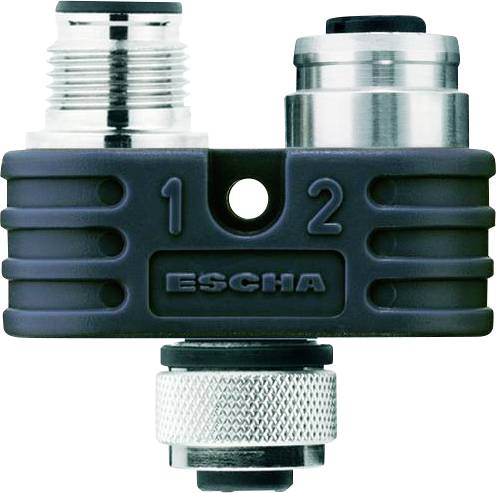

Ein Dual-Port-Anschluss mit der Bezeichnung 'Escha' mit zwei metallischen Buchsen, die auf einer schwarzen Basis mit '1' und '2' gekennzeichnet sind, sowie eine separate metallische Abdeckung.

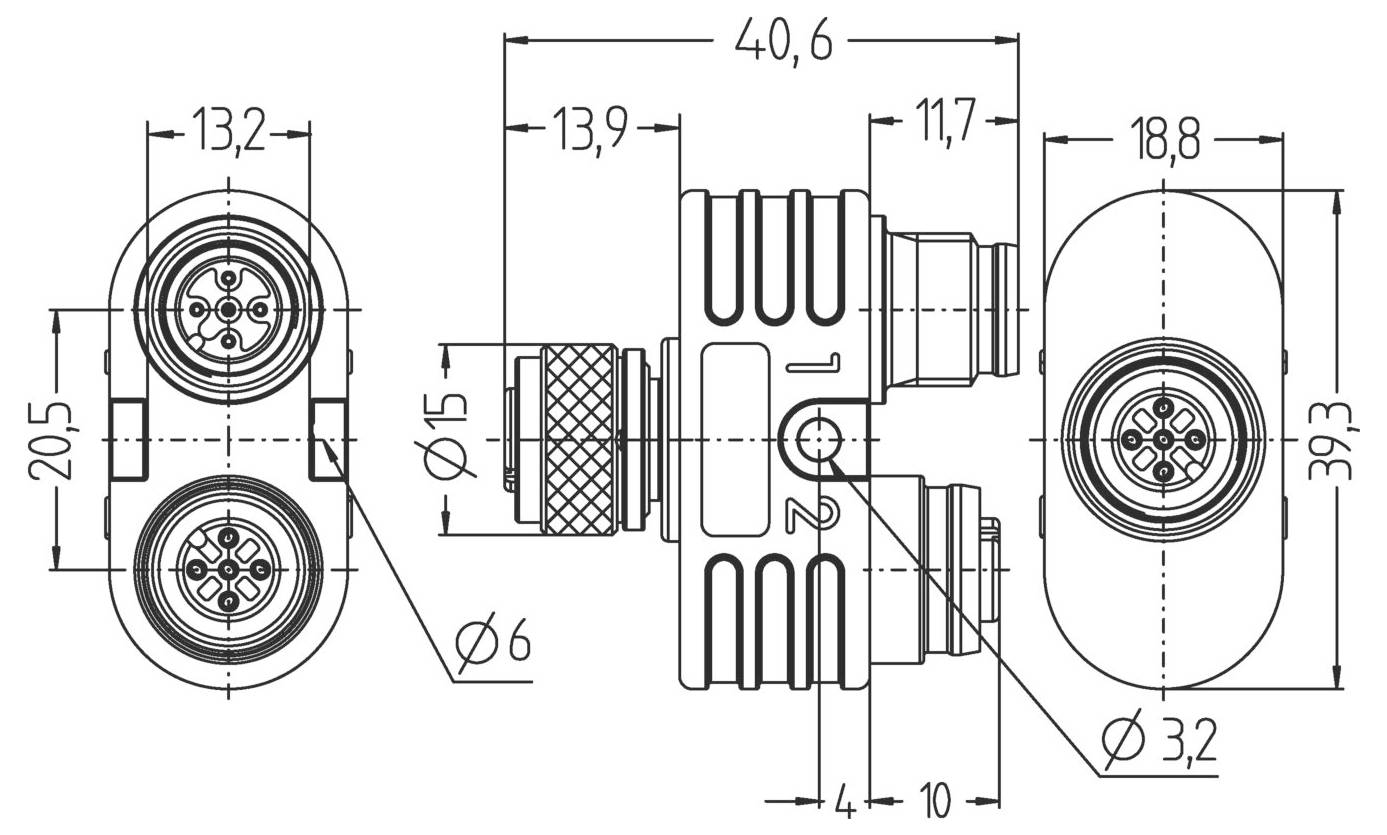

Technische Zeichnung eines Verbindungsstücks mit Maßen. Der linke Abschnitt zeigt eine Vorderansicht und der rechte Abschnitt zeigt eine Seitenansicht. Wichtige Messungen umfassen Breiten (13,2, 20,5) und Längen (13,9, 40,6).

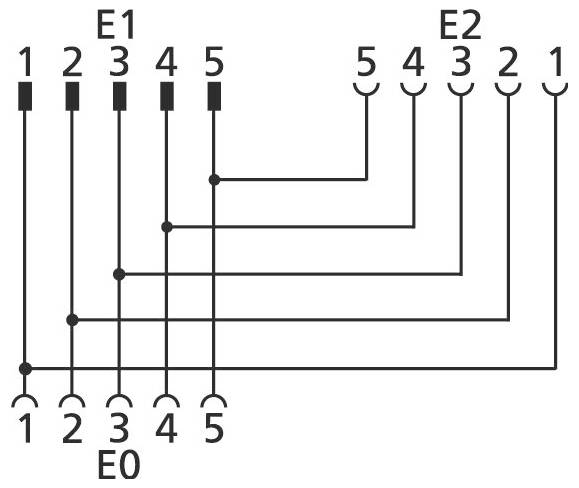

Diagramm, das eine 5x5-Verdrahtungsmatrix mit zwei gegenüberliegenden Kanten zeigt, die mit E0 und E2 beschriftet sind. Verbindungen verlaufen zwischen numerisch gekennzeichneten Punkten auf jeder Kante.
1/3
Produkt-Art
Sensor-/Aktor-Verteiler und Adapter
Bauform
Adapter
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
M12-Stecker, gerade
Polzahl
5
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 22.95 / Stück)
CHF 22.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Isolationswiderstand: ≥108 Ω
  • Material Dichtung (Buchse): FPM/FKM
  • Material Griffkörper: Kunststoff, TPU, BU
  • Mechanische Lebensdauer: >100 Steckzyklen
  • Normen: IEC 61076-2-101
  • Schutzart (montiert): IP65, IP67, IP68
  • Umgebungstemperatur: -30°C...+90°C
  • Verschmutzungsgrad: 3
  • Bemessungsspannung (Seite A | Seite B): 60V
  • Material Kontakte (Seite A | Seite B): Metall, CuZn, vergoldet
  • Material Kontaktträger (Seite A | Seite B): Kunststoff, TPU, BK
  • Material Überwurf (Seite A | Seite B): Metall, CuZn, vernickelt
  • Polzahl (Seite A | Seite B): 5
  • Strombelastbarkeit pro Pin (bei 40°C) (Seite A | Seite B): 4 A
  • Ausgang (Seite A | Seite B): Buchse, M12;Stecker, M12
  • Codierung (Seite A | Seite B): A
Typ

MB-FKM5-FSM5-FKM5

Produkt-Art

Sensor-/Aktor-Verteiler und Adapter

Bauform

Adapter

Anschlussseite A

M12-Buchse, gerade

Anschlussseite B

M12-Stecker, gerade

Polzahl

5

Nennspannung

60 V

Nennstrom

4 A

Nennstrom - gerundet

4 A

Anschluss

Steckverbinder

Gewinde-Typ Anschlussseite

M12

Gewinde-Typ Kabelanschluss und Montage

M12

Kodierung

A

Kontaktmaterial

CuZn

Besonderheiten

A Codiert

Min. Temperatur

-30 °C

Max. Temperatur

90 °C

Herst.-Teilenr.

8024976

Inhalt

1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 3553370 Escha 8024976 Sensor-/Aktor-Verteiler und Adapter M12 Adapter Polzahl Sensoren: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553370 Escha 8024976 Sensor-/Aktor-Verteiler und Adapter M12 Adapter Polzahl Sensoren: 5 1 St.

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
