Name: Escha 8021863 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 8 1 St. Piece
Brand: Escha
SKU: 3553368
Availability: BackOrder

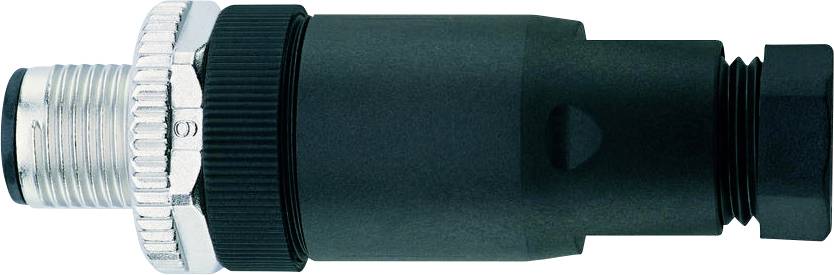

Ein industrieller Verbinder aus Metall und Kunststoff, zylindrisch geformt, mit einem Gewindeende und einem Arretierungsmechanismus.

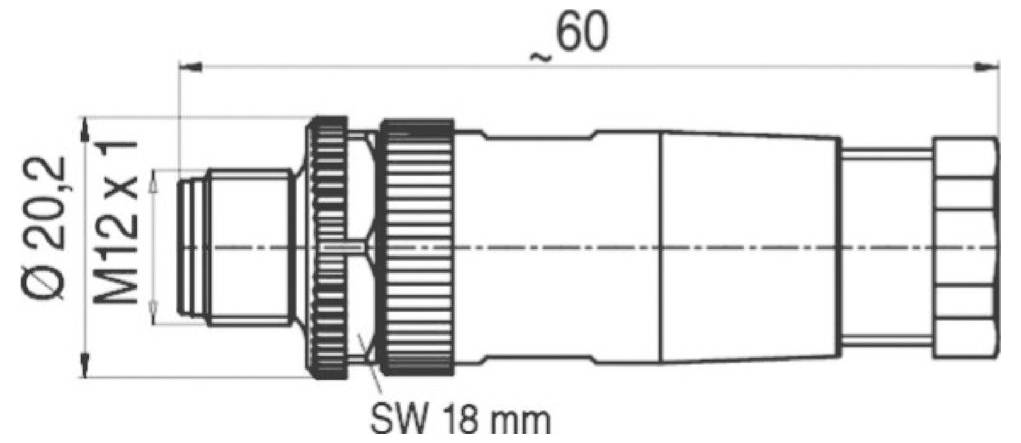

Technische Zeichnung eines zylindrischen Verbinders. Abmessungen sind gekennzeichnet als 'Ø 20,2', Länge '60', und Gewinde 'M12 x 1'; Schlüsselweite 'SW 18 mm'.

1/2

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12-Stecker, gerade

Polzahl

Nennspannung

30 V

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 24.95 / Stück)

CHF 24.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsspannung: 30V
Isolationswiderstand: ≥108 Ω
Material Griffkörper: Kunststoff, PA, BK
Material Kontakte: Metall, CuZn, vergoldet
Material Kontaktträger: Kunststoff, PA, BK
Mechanische Lebensdauer: >100 Steckzyklen
Normen: IEC 61076-2-101
Polzahl: 8
Schutzart (montiert): IP67
Steckverbinder: Stecker, gerade, M12
Strombelastbarkeit pro Pin (bei 40°C): 2.0 A
Umgebungstemperatur: -40°C...+85°C
Verschmutzungsgrad: 3
Codierung: A
Durchgangswiderstand: 3 mΩ
Material Überwurf: Metall, GD-ZN, vernickelt
Anschlussart: Schraub-/Klemmanschluss
Anschlussquerschnitt: Max. 0,5 mm²
Kabeldurchlass: 6...8 mm

Verpackungsart: Piece

Typ: WASC8K

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12-Stecker, gerade

Polzahl: 8

Nennspannung: 30 V

Nennstrom: 2.0 A

Nennstrom - gerundet: 2 A

Anschlussquerschnitt (max.): 0.5 mm²

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.5 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Vergoldet

max. Querschnitt: 0.5 mm²

Min. Temperatur: -40 °C

Max. Temperatur: 85 °C

Verschlussart: Schraub

Herst.-Teilenr.: 8021863

Inhalt: 1 St.

Kabel-Ø (max.): 8 mm

Kabel-Ø (min.): 6 mm

Kabel-Ø-Bereich: 6 - 8 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3553368 Escha 8021863 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 8 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553368 Escha 8021863 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Polzahl Sensoren: 8 1 St. Piece

Beschreibung

ESCHA Standard-Anschlusstechnik steht für Vielfalt, Qualität und Zuverlässigkeit in den Schutzklassen IP67, IP68 und IP69. Dank unterschiedlicher Bauformen, Codierungen und einer Vielzahl von Kabelqualitäten finden Sie für jede Applikation die passende Lösung. Ob M8-, M12- oder M23-Rundsteckverbinder, RJ45- oder Ventilstecker – alle Produkte gibt es in vielen Leitungslängen. Praktische T- und Y-Verteiler, Einbaustecker, Adapter und I/O-Module ermöglichen einen flexiblen Verdrahtungsaufbau.
